Обзор и тестирование видеокарты MSI GeForce RTX 4070 Ti SUPRIM X
В нашем тесте в этот раз учавствует новая видеокарта компании MSI GeForce RTX 4070 Ti SUPRIM X, , любезно предоставленную нам компанией MSI.
| ВНЕШНИЙ ВИД И ХАРАКТЕРИСТИКИ |
В данном подразделе нашего обзора выявляются основные аспекты MSI GeForce RTX 4070 Ti SUPRIM X, такие как внешний вид и аппаратную конфигурацию.
| ВНЕШНИЙ ВИД И ХАРАКТЕРИСТИКИ |

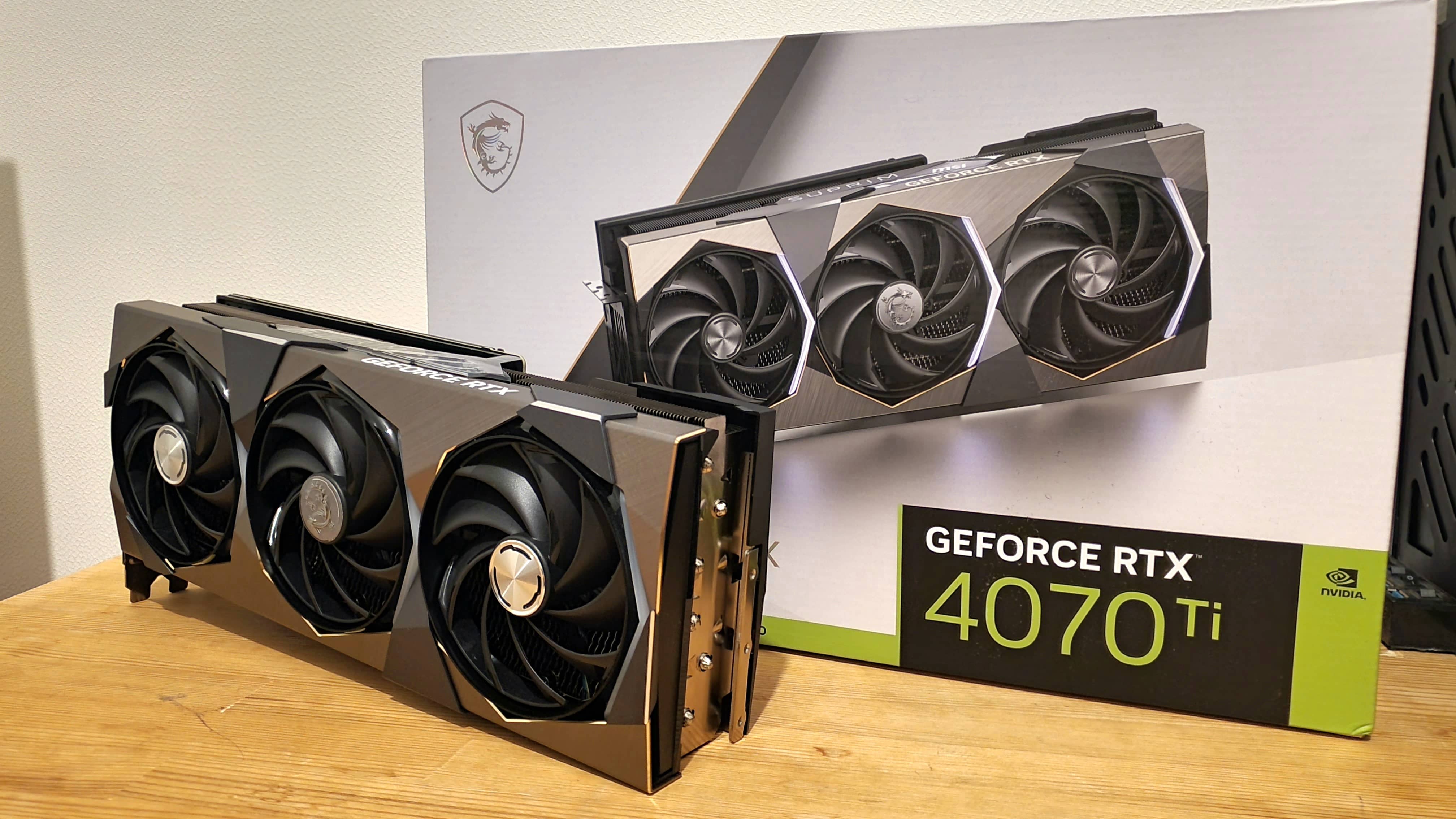

Видеокарта MSI GeForce RTX 4070 Ti SUPRIM X поставляется в той же упаковке что и MSI GeForce RTX 4080 SUPRIM X вместе с ковриком для игровой мыши.

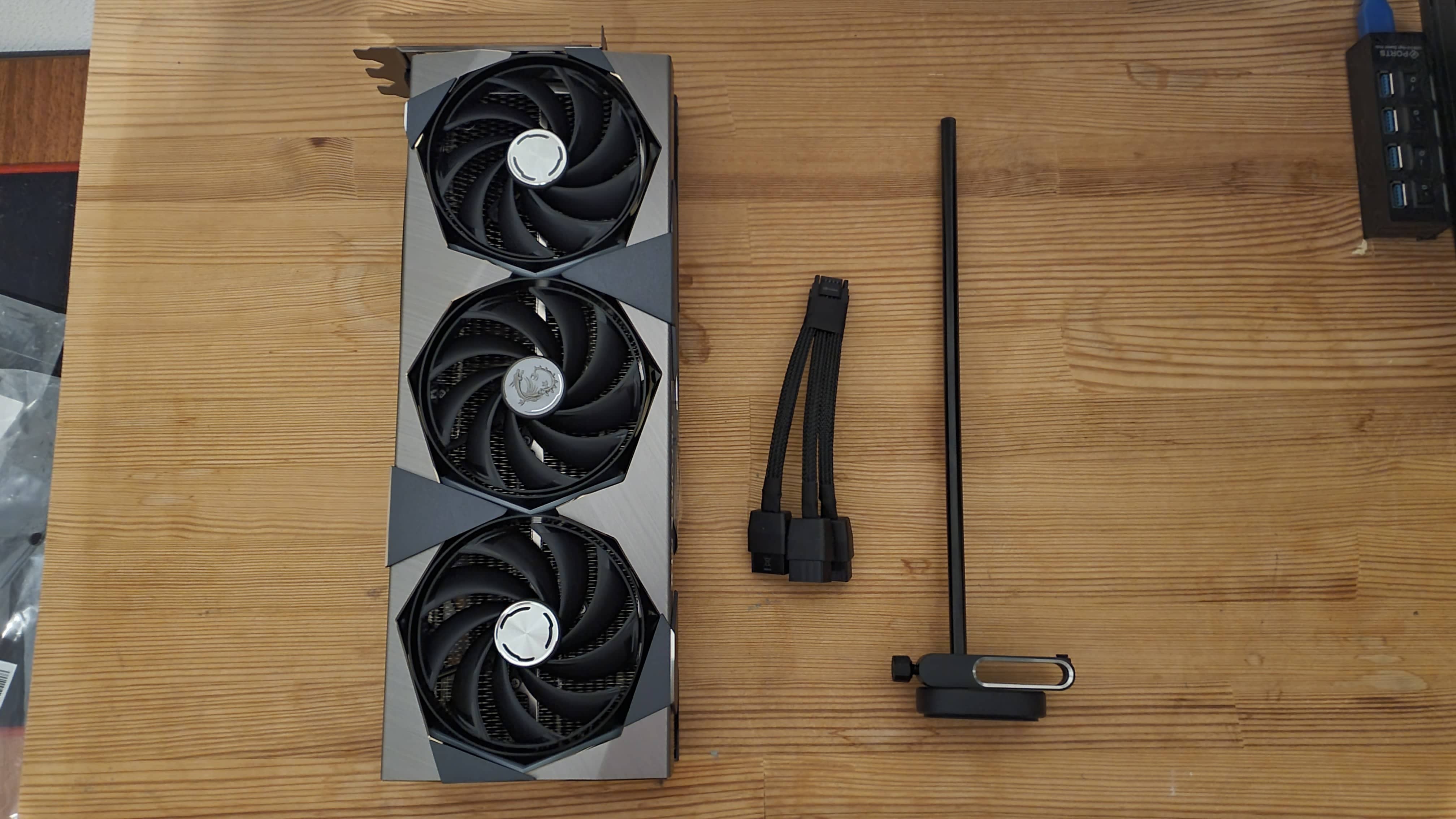

В комплект MSI GeForce RTX 4070 Ti SUPRIM X входят сама видеокарта, переходник питания, и кронштейн для поддержки видеокарты.
Сбоку мы имеем 12-контактый разъём питания и переключатель биоса.

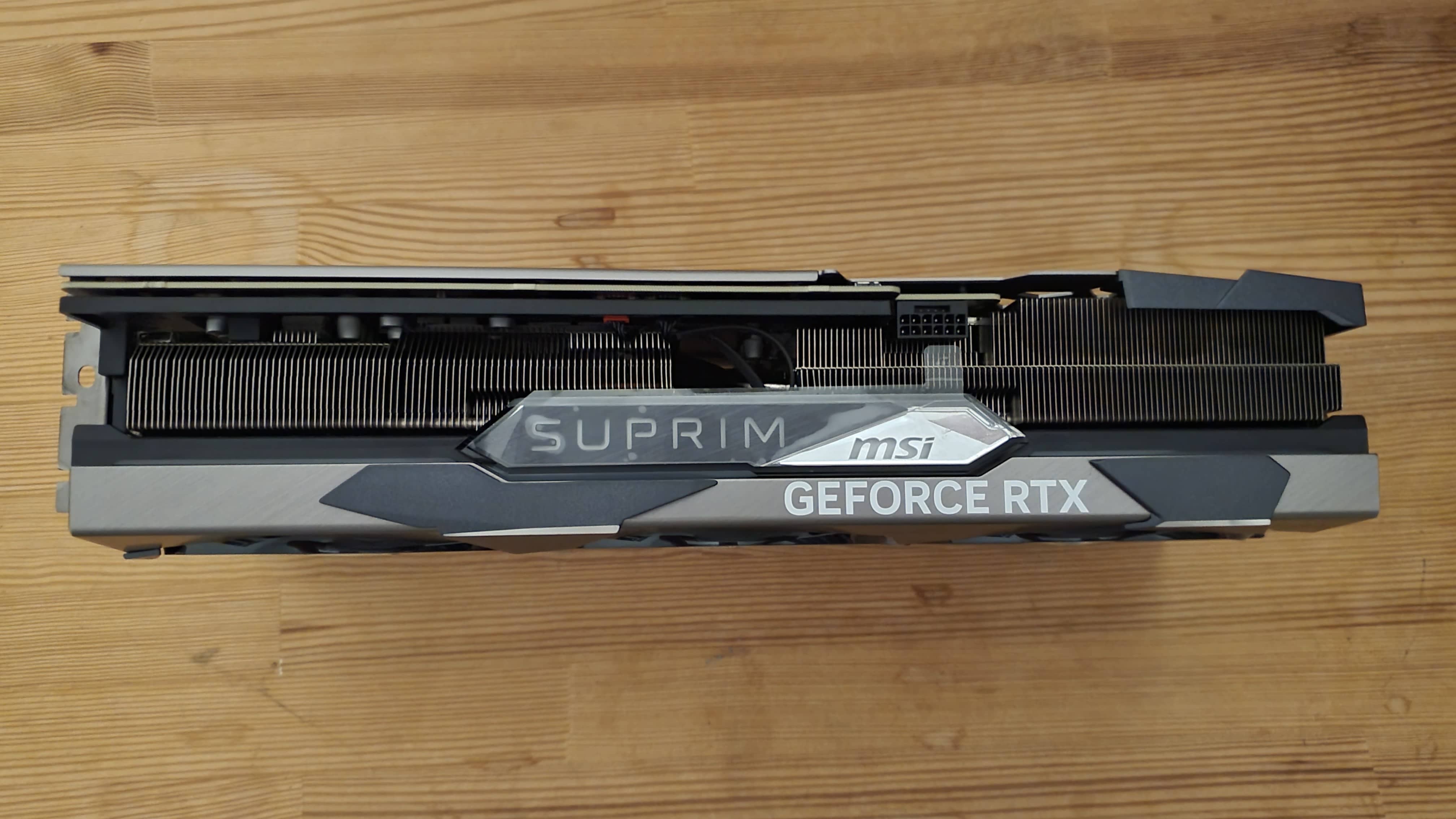

Система охлаждения MSI GeForce RTX 4070 Ti SUPRIM X основанна на 6 тепловых трубках.

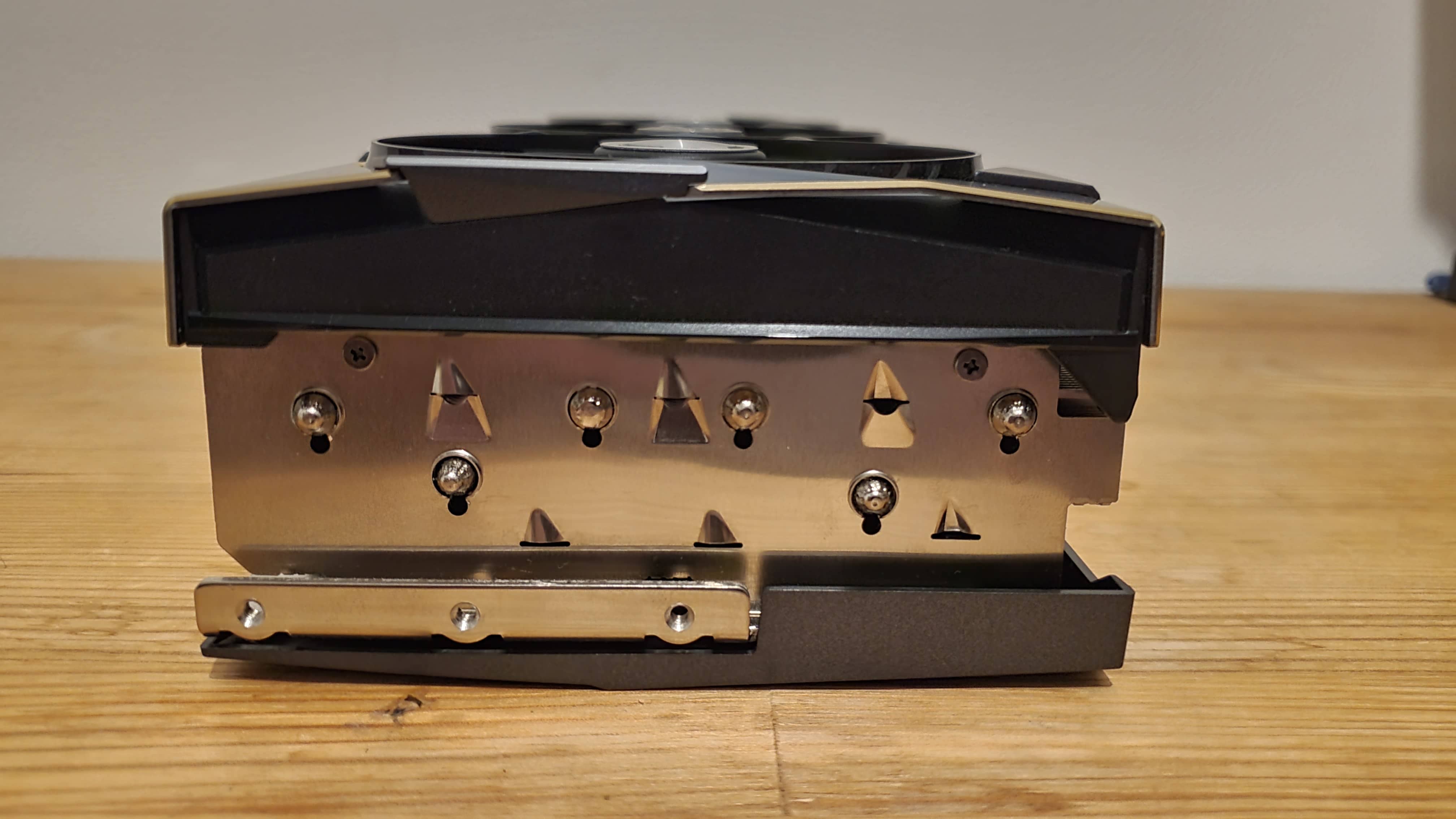

Видеокарта имеет 4 видеовыхода- 1 HDMI и 3 DisplayPort, все они имеют поддержку 8К разрешения и 60 Гц. При разрешении 4К мы можем получить частоту обновления экрана 144 Гц.

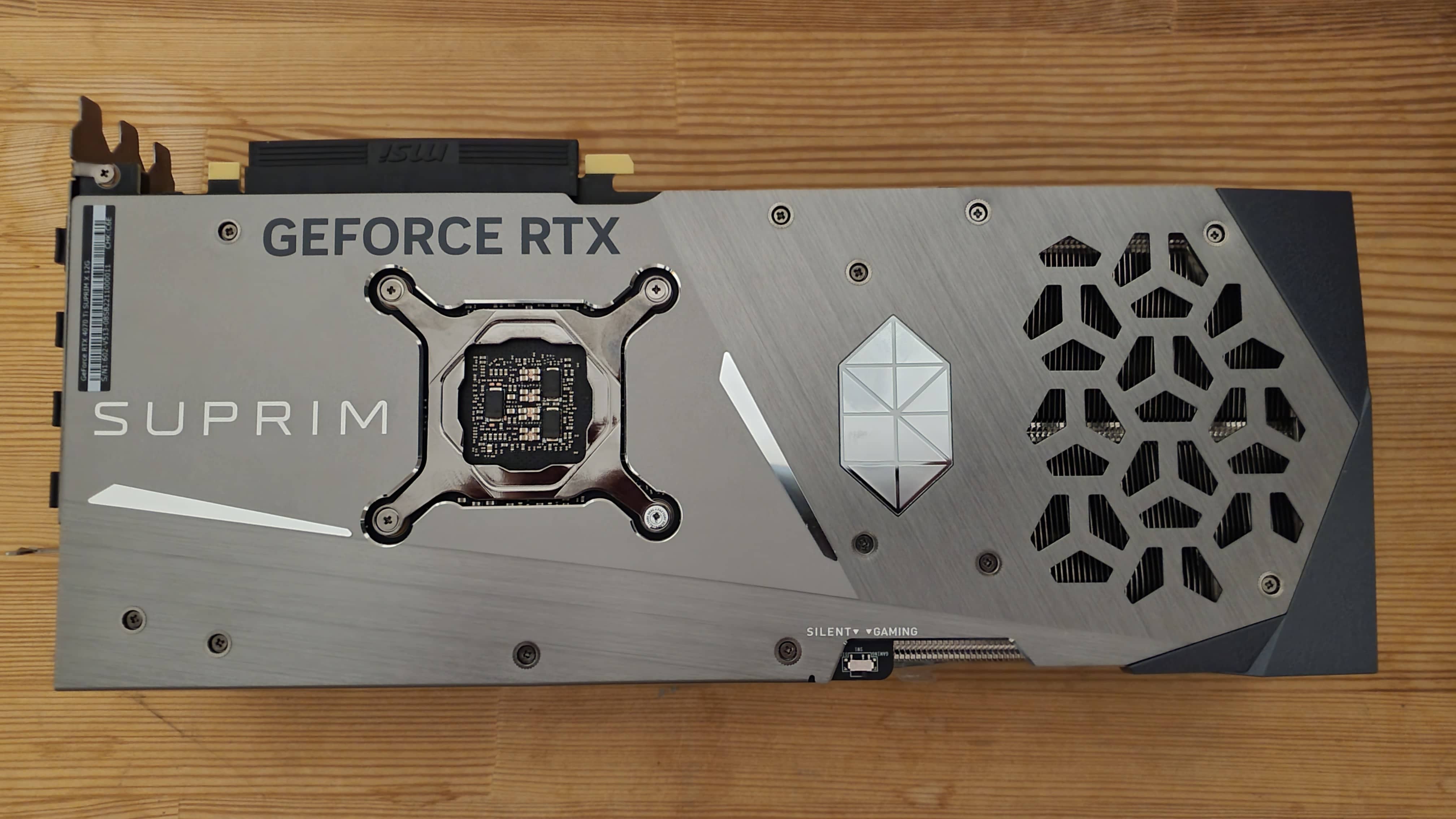

С обратной стороны MSI GeForce RTX 4070 Ti SUPRIM X довольно нескромный вырез- для большей пропускной способности воздушного потока, в целом конструкция одинакова для всех 4080/4090.

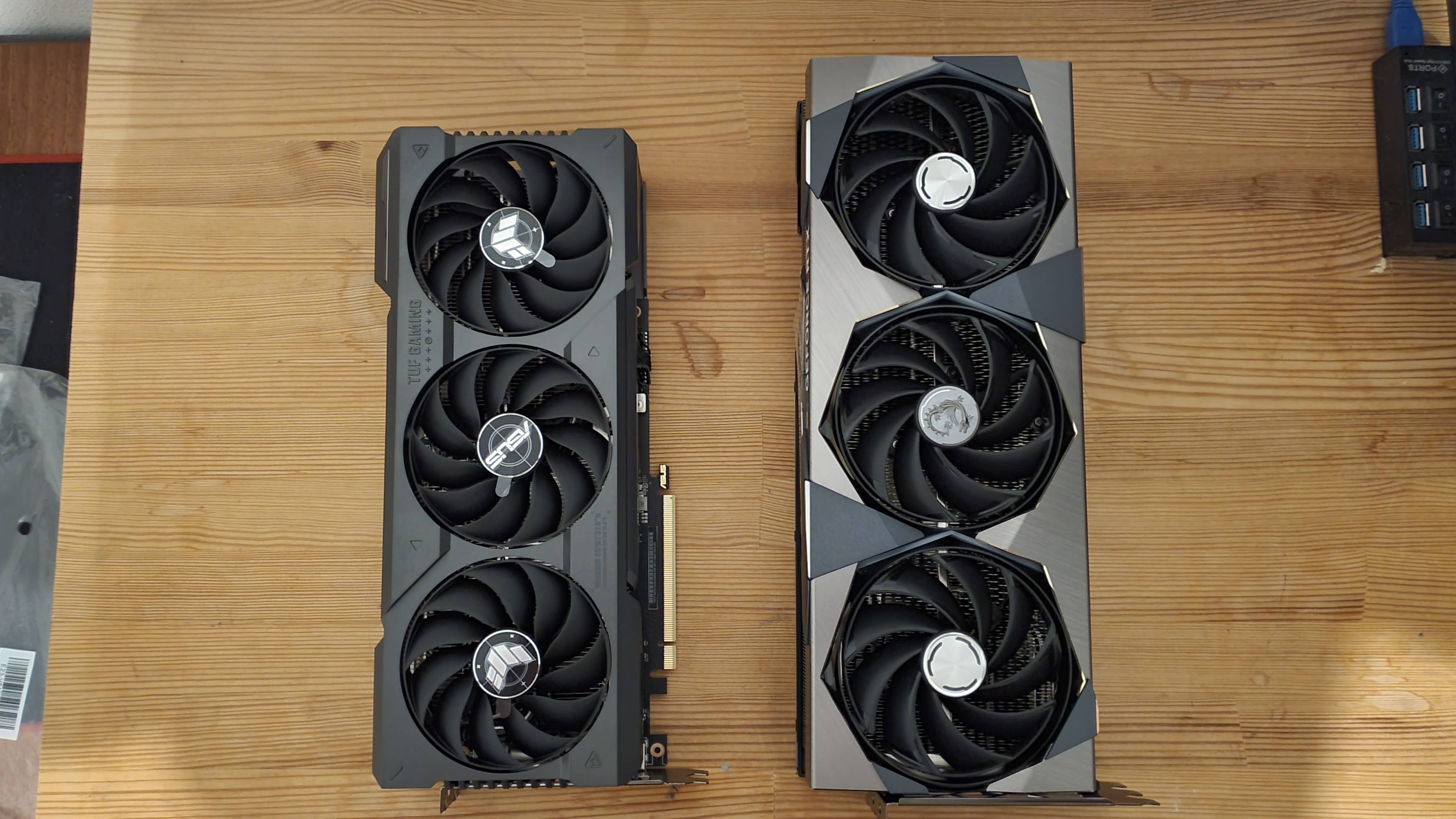

MSI GeForce RTX 4070 Ti SUPRIM X по сравнению с ASUS TUF Gaming GeForce RTX 4070 Ti OC выглядит настоящим исполином...

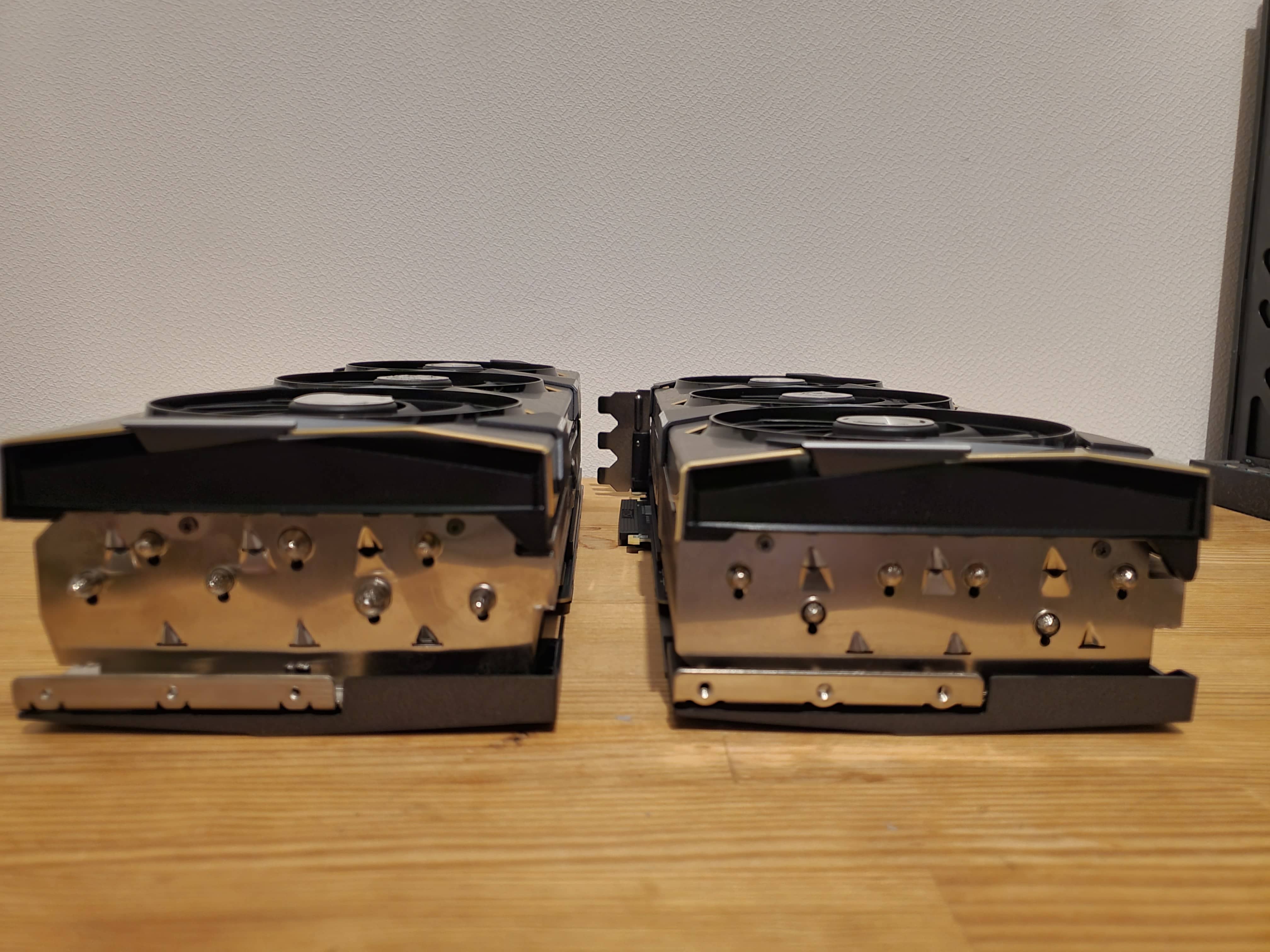

MSI GeForce RTX 4070 Ti SUPRIM X (спарва) практически идентична MSI GeForce RTX 4090 SUPRIM X (слева). MSI GeForce RTX 4090 SUPRIM X лишь немногим больше и имеет в своём распоряжении 7 тепловых трубок, а MSI GeForce RTX 4070 Ti SUPRIM X всего шесть.
| АРХИТЕКТУРА |
GeForce RTX 4070 Ti основана на графическом процессоре AD104 и оснащена 7680 ядрами CUDA, обеспечивающими 40 шейдерных терафлопс с FP32 точностью для рендеринга графики, 240 тензорных ядер четвертого поколения, предлагающих 641 триллион операций на разреженных матрицах для обработки AI и DLSS, 60 RT-ядер третьего поколения архитектуры Ada с производительностью 93 RT-TFLOPS для ускорения графики следующего поколения с трассировкой лучей и 12 ГБ памяти GDDR6X. Как и все графические процессоры серии GeForce RTX 40, RTX 4070 Ti оснащена инновациями Ada, включая переупорядочивание выполнения шейдеров (SER), новый движок оптического потока, новые RT-ядра и DLSS 3.
Архитектура NVIDIA Ada
Архитектура NVIDIA Ada — это гигантский скачок в производительности. Многочисленные улучшения делают её самой быстрой и передовой. RTX 4070 Ti изготавливается по индивидуальному техпроцессу TSMC 4N и содержит 35,8 миллиарда транзисторов и 7680 ядер CUDA. Аппаратное ускорение трассировки, тензорные ядра четвертого поколения для повышения производительности искусственного интеллекта, кодировщики восьмого поколения с поддержкой кодирования и декодирования AV1, а также улучшения DLSS, которые обеспечивают высокую частоту кадров в соревновательных играх и на ультра-настройках с включенной трассировкой лучей.
Потоковый мультипроцессор NVIDIA Ada
Видеокарты RTX имеют три основных процессора: программируемые универсальные CUDA ядра, на которых обрабатываются шейдеры и CUDA приложения общего назначения, RT-ядра для ускорения расчетов пересечений лучей с треугольниками и ограничивающими объемами, в RT-ядрах архитектуры Ada удвоили темп расчета пересечений с треугольниками, последний тип процессора - конвейер обработки искусственного интеллекта, называемый тензорными ядрами.
Ada совершенствует все три процессора RTX
Программируемые шейдеры: 40 шейдерных терафлопс по сравнению с 21,7 терафлопс на RTX 3070 Ti. Шейдерный процессор Ada включает в себя важную новую технологию под названием Shader Execution Reordering (SER), которая переупорядочивает работу на лету, обеспечивая двукратное ускорение для шейдеров трассировки лучей. SER — такое же большое новшество для графических процессоров, каким когда-то было внеочередное выполнение для центральных процессоров.
Тензорные ядра 4-го поколения: новое тензорное ядро в Ada включает в себя движок NVIDIA Hopper FP8 Transformer Engine, обеспечивающий до 641 тензорных терафлопс с FP8 точностью на разреженных матрицах в RTX 4070 Ti для обучения и инференса ИИ по сравнению с 174 тензорными терафлопами на разреженных матрицах в RTX 3070 Ti. По сравнению с FP16, FP8 вдвое снижает требования к объему памяти и удваивает производительность ИИ.
RT-ядра 3-го поколения: новый движок Opacity Micromap Engine ускоряет в среднем вдвое темпы расчета пересечений для поверхностей с тестом прозрачности текстур при использовании этой функции разработчиками, а новый движок Micro-Mesh Engine увеличивает геометрическую детализацию без затрат на сборку и хранение BVH. Пропускная способность Ada на тестах пересечений составляет 93 RT-TFLOPS по сравнению с 42,5 RT-TFLOPS у 3070 Ti.
Тензорные ядра 4-го поколения
Тензорные ядра — это высокопроизводительные вычислительные ядра, специализированные и адаптированные для операций матричного умножения и сложения, которые используются в приложениях с искусственным интеллектом и для высокопроизводительных вычислений. Тензорные ядра обеспечивают революционную производительность для матричных вычислений, которые имеют решающее значение для обучения многослойных нейронных сетей и расчетов (инференса) уже обученных сетей. Примеры приложений с инференсом включают технологию NVIDIA DLSS 3 для геймеров, в которой отдельная нейронная сеть отвечает за генерацию высококачественных кадров, и все это на базе тензорного ядра NVIDIA. DLSS стал настолько популярным, что уже насчитывается более 250 игр с поддержкой этой технологии, в которых геймеры одним кликом могут удвоить производительность. Кроме того, многие приложения для творчества начали использовать функции искусственного интеллекта, чтобы помочь художникам создавать контент быстрее и делать это более качественно. Сегодня более 110 популярных приложений для творчества используют ускорение на тензорных и RT-ядрах видеокарт RTX. А эксклюзивные приложения NVIDIA, такие как Broadcast и Canvas, предлагают инструменты для удаления шумов, создания виртуальных фонов и многих других эффектов на базе ИИ для потоковой передачи видео и конференций.
Тензорное ядро Ada четвертого поколения основано на возможностях предыдущих графических процессоров Ampere, которые поддерживали множество новых типов данных и добавили ускорение структурированной разреженности, чтобы удвоить пропускную способность по сравнению с предыдущими ядрами Turing. Тензорные ядра поколения Ada поддерживают новый формат данных FP8, впервые представленный в архитектуре графического процессора NVIDIA Hopper. По сравнению с FP16, FP8 вдвое снижает требования к хранилищу данных и удваивает производительность ИИ. Благодаря новому формату FP8 и функции разреженности GeForce RTX 4070 Ti обеспечивает производительность 641 TFLOPS для рабочих нагрузок ИИ.
Ядра RT 3-го поколения
RT-ядра третьего поколения архитектуры Ada — это специализированные аппаратные блоки для ускорения обхода BVH и вычисления пересечений лучей с треугольниками, которые имеют решающее значение для ускорения трассировки лучей. RT-ядра видеокарт RTX - полностью самостоятельные, они выполняют все расчеты обхода BVH и пересечений, разгружая тем самым потоковые мультипроцессоры SM c CUDA ядрами и освобождая их для выполнения других задач, таких как затенение пикселей, вершин и вычислений общего назначения.
RT-ядра архитектуры Ada обеспечивают в 2 раза более быстрое тестирование пересечений лучей c треугольниками по сравнению с графическими процессорами NVIDIA Ampere, что позволяет разработчикам добавлять больше деталей в свои виртуальные миры. В состав RT-ядер Ada также входят новые блоки Opacity Micromap Engine, которые ускоряют трассировку геометрии с альфа-тестированием в 2 раза, это поможет разработчикам ускорить ресурсоемкие для трассировки сцены с растительностью и эффектами частиц до 2 раз. Также в состав новых RT-ядер входят блоки Displaced MicroMesh Engine, которые генерирует микросетки на лету для создания дополнительной геометрии.
Все эти технологии для увеличения производительности с трассировкой лучей дают архитектуре Ada большой задел на будущее. По мере появления новых игр с использованием технологий Ada для увеличения производительности, видеокарты RTX 40-й серии будут несомненно становиться быстрее и все больше отрываться от предыдущего поколения видеокарт RTX 30-й серии. В качестве примера можно привести свежий ремастер Portal with RTX на базе RTX Remix, в котором NVIDIA использует новые возможности архитектуры Ada, такие как движки OMM и SER (их, кстати, можно отключать в настройках), вместе они позволяют RTX 4090 быть до 3 раз быстрее RTX 3080 Ti без использования DLSS, а с использованием генератора кадров DLSS 3 преимущество может достигать 5 раз.
| ТЕХНОЛОГИИ |
Дизайн
Вторая итерация SUPRIM наследует философию внешнего дизайна своего предшественника с матовой металлической крышкой, восьмиугольными вырезами для вентиляторов и подсветкой у каждого вентилятора. Скошенные края полируются несколько раз для достижения зеркального облика. Чистые резкие линии подчеркивают продуманный дизайн.
Мотив прямых линий продолжается вокруг вентиляторов с восьмиугольными вырезами с полированными скошенными краями под углом 45 градусов.
Система охлаждения TRI FROZR 3S
Обновленные вентиляторы, контроль воздушного потока и другие тепловые инновации делают TRI-FROZR 3S лучшим решением воздушного охлаждения MSI TORX FAN 5.0 содержит усовершенствования дизайна, приводящие к увеличению потока воздуха на +23% по сравнению с обычным вентилятором.
Когда температура относительно низкая и активное охлаждение не требуется, вентиляторы полностью останавливаются c помощью технологии Zero Frozr, устраняя все шумы. Вентиляторы автоматически начнут вращаться, когда ключевые компоненты нагреются во время игры.
Вентиляторы TORX FAN 5.0 и технология Zero Frozr
Каждый вентилятор TORX FAN 5.0 оснащен двойными шариковыми подшипников, что обеспечивает надежную работу в течение многих лет. Когда температура относительно низкая и активное охлаждение не требуется, вентиляторы полностью останавливаются c помощью технологии Zero Frozr, устраняя все шумы. Вентиляторы автоматически начнут вращаться, когда ключевые компоненты нагреются во время игры.
Испарительная камера
Испарительная камера отлично подходит для быстрого выравнивания температуры на плоской поверхности. Графический процессор и видеопамять накрытты испарительной камерой, быстро передающей тепло к тепловым трубкам. Прецизионно обработанные тепловые трубки CORE PIPE обеспечивают максимальную площадь контакта с испарительной GPU камерой и распределяют тепло по всей длине радиатора.
Секции разных ребер радиатора нарушают нежелательные гармоники воздушного потока и уменьшают шум. Обновленная прокладка тепловых трубок предоставляет больше места для дополнительных ребер радиатора. Ребра радиатора расположены в V-образной форме по пути воздушного потока. Оптимизированный угол наклона направляет вектор сопротивления воздуху ближе к центру радиатора, что приводит к увеличению скорости выталкивания теплого воздуха.
Высокоэффективныая технологическая база
Усовершенствование материалов в производстве дросселей достигло кульминации в виде высокоэффективных карбонильных индукторов. Цельная формовка позволяет этой конструкции работать с меньшим шумом дросселя и лучшей электрической фильтрацией.
Умные каскады питания (SPS) высокоэффективны и позволяют точно регулировать ток с меньшим сопротивлением. Это приводит к меньшим потерям электроэнергии и меньшему теплу, выделяемому системой питания. Дополнительные предохранители, размещенные на специально разработанной плате, обеспечивают дополнительную защиту от повреждения электрическим током.
MSI Center
Программное обеспечение MSI Center позволяет контролировать и настраивать продукты MSI в реальном времени.
Mystic Light позволяет управляйть освещением как для продуктов MSI, так и совместимых RGB-продуктов сторонних производителей.
| НАГРЕВ И ЭНЕРГОПОТРЕБЛЕНИЕ |
Тест на прожорливость MSI GeForce RTX 4070 Ti SUPRIM X проводился в связке с Intel Core i9 13900K 3.2 GHz + Z690 AORUS MASTER в закрытом корпусе Thermaltake Core V51:
В "Бублике" в стоковом режиме MSI GeForce RTX 4070 Ti SUPRIM X показываетс 60 градусов, потребление 276 Ватт. С розетки система потребляет порядка 449 Ватт. В Cyberpunk 2077 в стоковом режиме MSI GeForce RTX 4070 Ti SUPRIM X показываетс 6 градус, потребление 256 Ватт. С розетки система потребляет порядка 418 Ватт.
Теперь сведём эти показатели температуры и энергопотребления в таблицы, с результатами полученными нами ранее:
Как мы видим, в FurMark энергопотребление карты MSI GeForce RTX 4070 Ti SUPRIM X практически аналогично потреблению в самих играх.
Температурный режим карты MSI GeForce RTX 4070 Ti SUPRIM X доходит до максимальных 61 градуса. В играх карта немного теплее, а вместе с тем в них она абсолютно безшумна, что указывает на сбалансированный температурный режим управления вентиляторов.
| ТЕСТОВАЯ ЧАСТЬ |
| Тестовая конфигурация | |
| Тестовые стенды |
32 GB DDR5 6000@6400 CL30 Kingston FURY Renegade Kingston FURY Renegade PCIe 4.0 NVMe M.2 SSD  |
| Мультимедийное оборудование |
Блок питания Seasonic PRIME TX-1000 |
| Программная конфигурация |
|
| Операционная система | Windows 10 21H2/ Windows 11(Alder Lake) |
| Графический драйвер |
Nvidia GeForce/ION Driver Release 527.62 WHQL AMD Radeon Adrenalin Edition 22.12.2 |
| Программы мониторинга |
MSI Afterburner |
| ИГРЫ |
| eed for Speed Unbound |
Тестирование проходило при максимальных настройках качества и с трассировкой лучей. Наш тестовый отрезок.
А вот в данной игре MSI GeForce RTX 4070 Ti SUPRIM X немного отстаёт от Radeon RX 7900 XT.
| God of War |
Тестирование проходило при максимальных+ настройках качества. Наш тестовый отрезок.
В God of War MSI GeForce RTX 4070 Ti SUPRIM X заметно шустрее GeForce RTX 3080 Ti.
| Dying Light 2 Stay Human |
Тестирование проходило при максимальных+ настройках качества c RT. Наш тестовый отрезок.
В Dying Light 2 Stay Human видеокарта MSI GeForce RTX 4070 Ti SUPRIM X уступает лишь MSI GeForce RTX 4080 SUPRIM X.
| ELDEN RING |
Тестирование проходило при максимальных настройках качества(c трассировкой лучей). Наш тестовый отрезок.
В данной игре MSI GeForce RTX 4070 Ti SUPRIM X практически равна GeForce RTX 3080 Ti.
| F1 22 |
Тестирование проходило при максимальных настройках качества и с трассировкой лучей. Наш тестовый отрезок.
В F1 22 производительность производительность MSI GeForce RTX 4070 Ti SUPRIM X выше, чем GeForce RTX 3080 Ti.
| Marvel's Spider-Man Remastered |
Тестирование проходило при максимальных настройках качества и с трассировкой лучей. Наш тестовый отрезок.
В Marvel's Spider-Man Remastered производительность MSI GeForce RTX 4070 Ti SUPRIM X выше, чем у Radeon RX 7900 XTX.
| Gotham Knights |
Тестирование проходило при максимальных настройках качества и с трассировкой лучей. Наш тестовый отрезок.
В Gotham Knights производительность MSI GeForce RTX 4070 Ti SUPRIM X выше, чем GeForce RTX 3080 Ti.
| DLSS 3.0 |
Ну и напоследок тестирование MSI GeForce RTX 4070 Ti SUPRIM X в играх с DLSS 3.0
| A Plague Tale Requiem |
Тестирование проходило при максимальных настройках качества и с трассировкой лучей. Наш тестовый отрезок.
Производительность MSI GeForce RTX 4070 Ti SUPRIM X с DLSS 3.0 чуть выше чем у GeForce RTX 4080 SUPRIM X с DLSS и GeForce RTX 4090 SUPRIM X.
| Marvel’s Spider-Man Miles Morales |
Тестирование проходило при максимальных настройках качества и с трассировкой лучей. Наш тестовый отрезок.
В Пауке производительность MSI GeForce RTX 4070 Ti SUPRIM X с DLSS 3.0 так же чуть выше чем у GeForce RTX 4080 SUPRIM X с DLSS и GeForce RTX 4090 SUPRIM X.
| The Witcher 3 Wild Hunt v. 4.0 |
Тестирование проходило при максимальных настройках качества и с трассировкой лучей. Наш тестовый отрезок.
В Ведьмаке производительность MSI GeForce RTX 4070 Ti SUPRIM X с DLSS 3.0 в третий раз чуть выше чем у GeForce RTX 4080 SUPRIM X с DLSS.
Ну что же, исходя из тестирования MSI GeForce RTX 4070 Ti SUPRIM X можно сделать вывод, что карта удалась во всех аспектах- она производительная, очень тихая и холдная. Единственный её недостаток, это габараты как у всей серии GeForce RTX 40XX SUPRIM X, где для компактных корпусов она противопоказанна.
Достоинства
- отличная система охлаждения, обуславливающая комфортные температуры и комфортный уровень шума в играх
- низкие требования к блоку питания
- отличная производительность с РТ
- поддержка DLSS 3.0
Недостатки
- габариты уровня топов SUPRIM X
| |
