Обзор и тестирование сборки ASUS ProArt
В нашем обзоре мы рассмотрим сборку ASUS ProArt B760-CREATOR и GeForce RTX 4070 Ti OC edition. Мы изучим основные характеристики и возможности этой материнской платы, а также проведем тестирование производительности в нескольких популярных приложениях.
| ВНЕШНИЙ ВИД И ХАРАКТЕРИСТИКИ |
В данном подразделе нашего обзора выявляются основные аспекты ASUS ProArt B760-CREATOR и GeForce RTX 4070 Ti OC edition, такие как внешний вид и аппаратную конфигурацию.
| ВНЕШНИЙ ВИД И ХАРАКТЕРИСТИКИ ProArt B760-CREATOR |
ProArt B760-CREATOR - это материнская плата, разработанная с учетом потребностей профессиональных пользователей и творческих специалистов. Ее конфигурация оптимизирована для работы с высокопроизводительными компонентами и поддерживает множество возможностей для творческой работы.

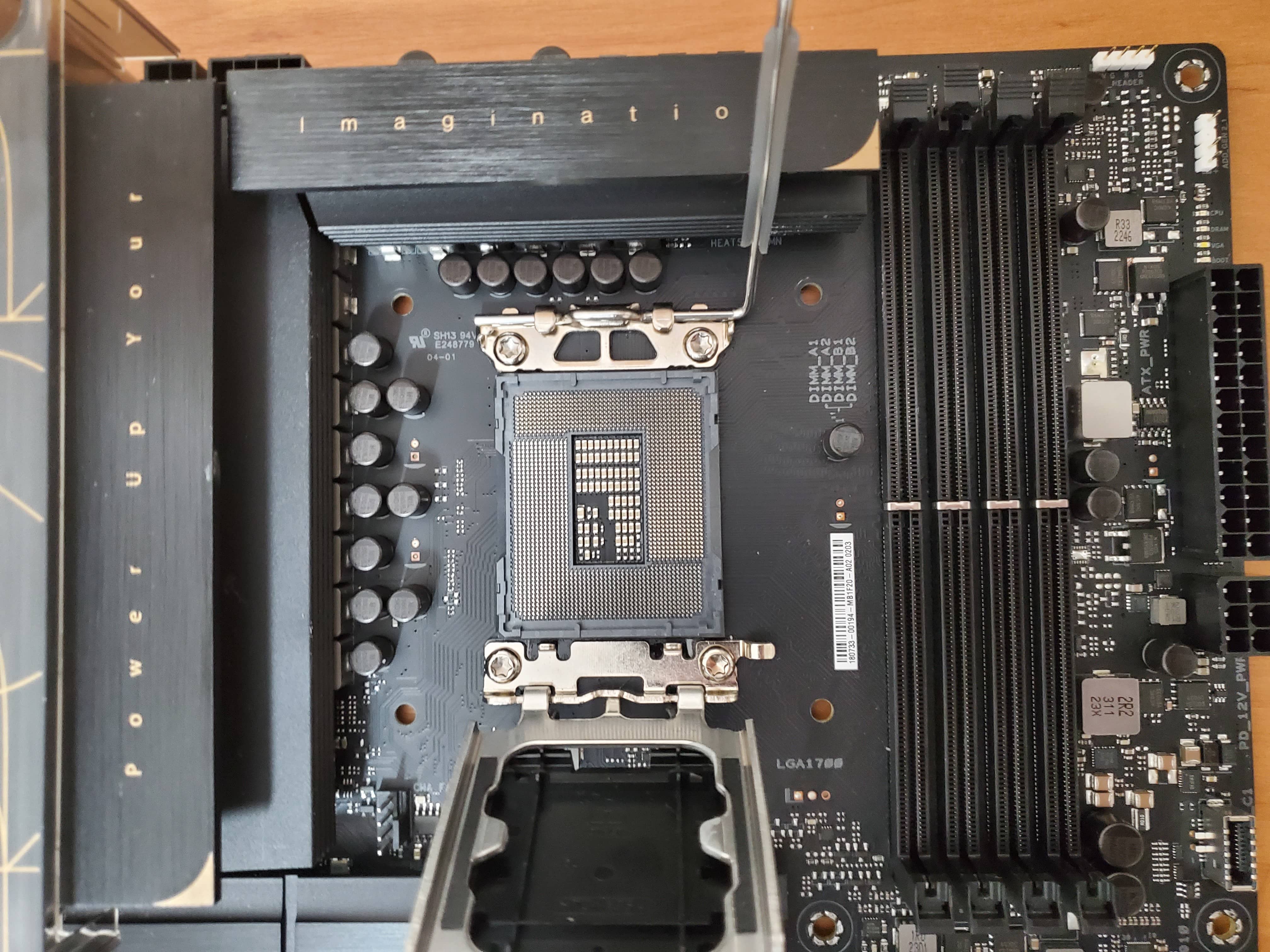

ProArt B760-CREATOR имеет два разъема для питания процессора, что обеспечивает стабильность питания даже при высоких нагрузках. Это особенно важно для профессиональных задач и интенсивной работы.
Плата обеспечивает поддержку высокоскоростной памяти DDR5 с оптимизированной разводкой для лучших таймингов и частот оперативной памяти.

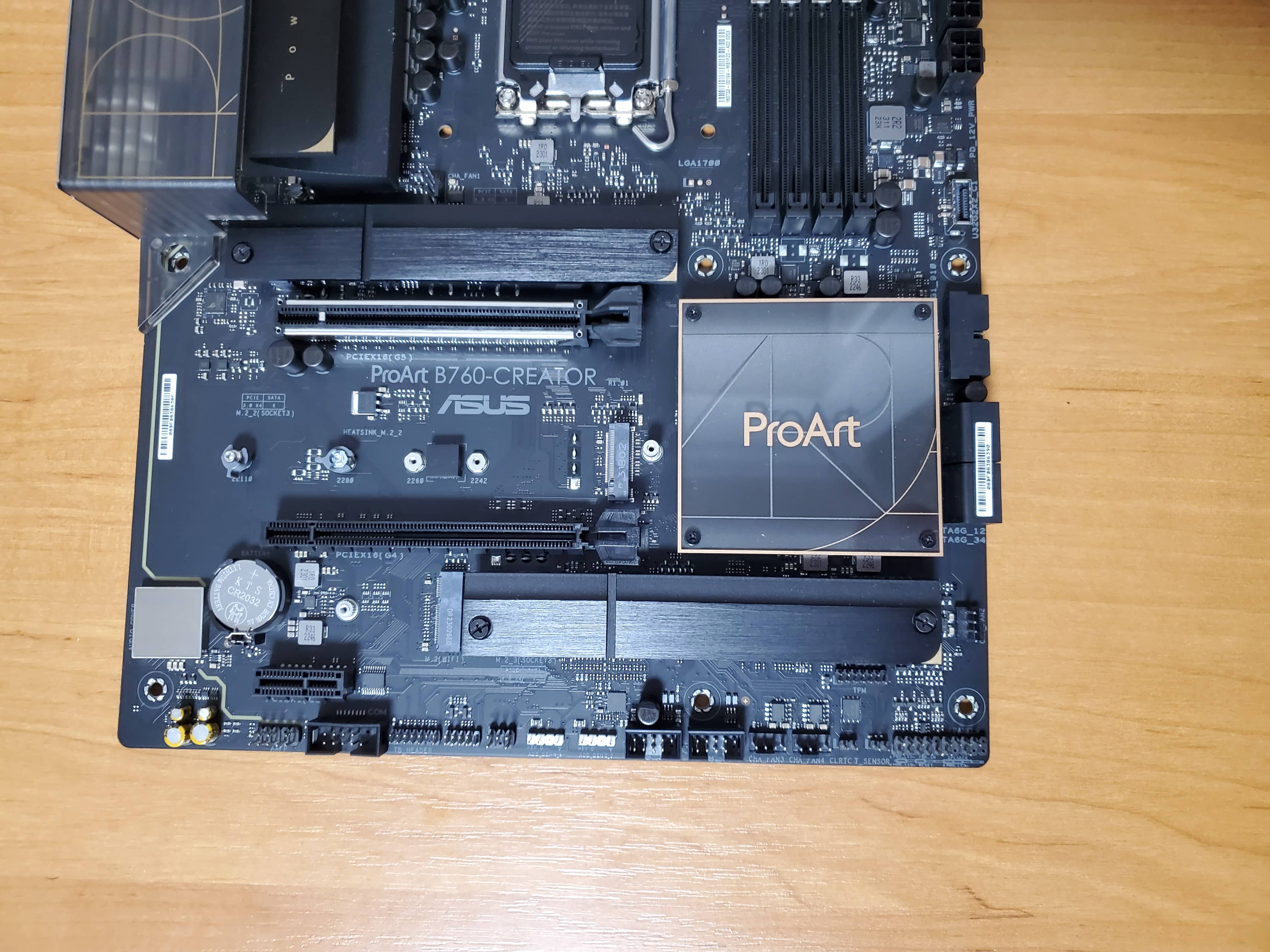

Слоты PCIe 4.0 x16 обеспечивают высокую пропускную способность для совместимых устройств. Они также укреплены металлическими креплениями для надежной фиксации видеокарт. Удобная кнопка Q-Release облегчает удаление видеокарты.

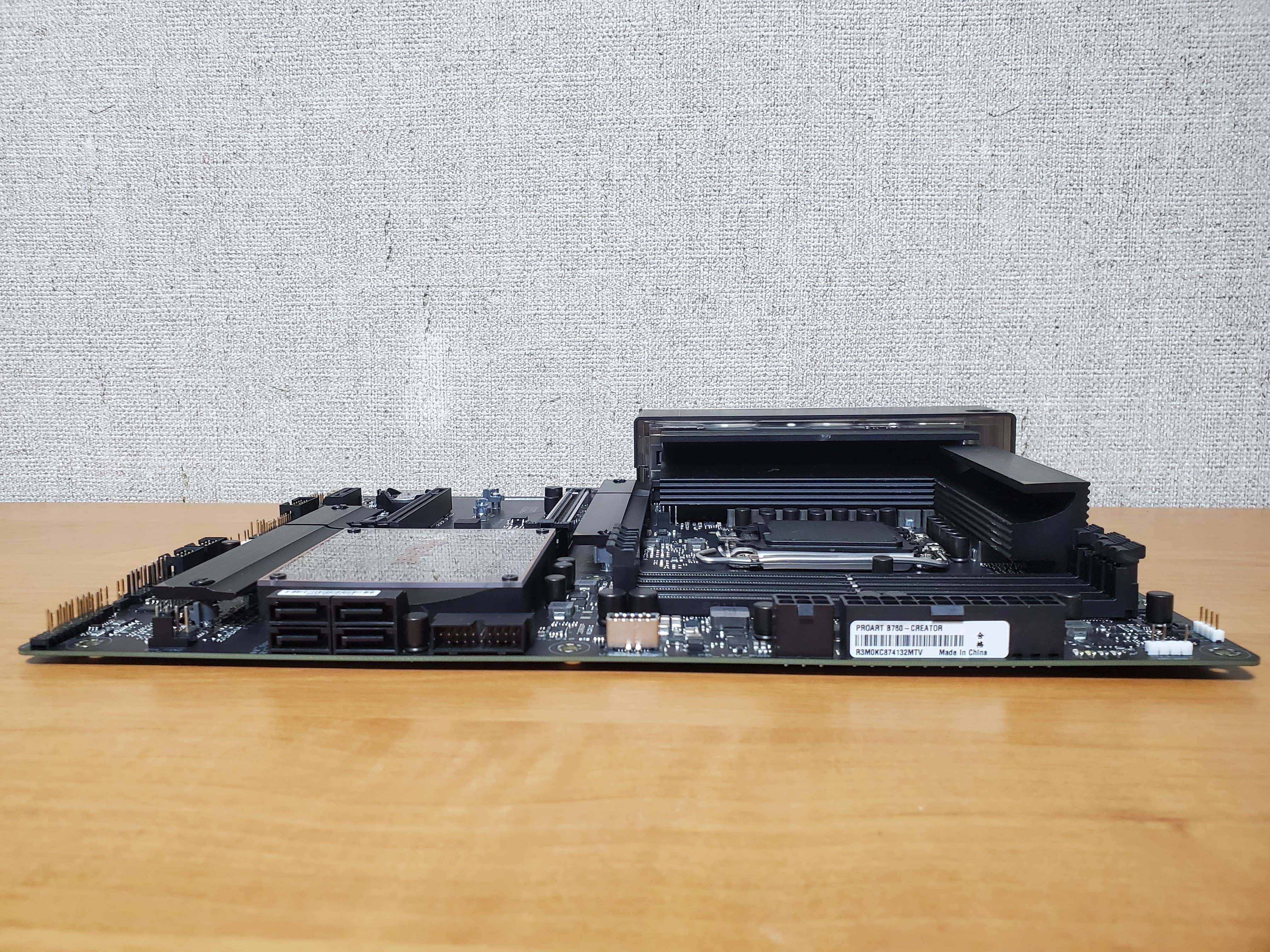

ProArt B760-CREATOR обладает разнообразными возможностями для подключения и питания, включая порты SATA для жестких дисков и SSD-накопителей. Дополнительный шестиконтактный разъем питания обеспечивает надежное питание системы, особенно при интенсивной работе.

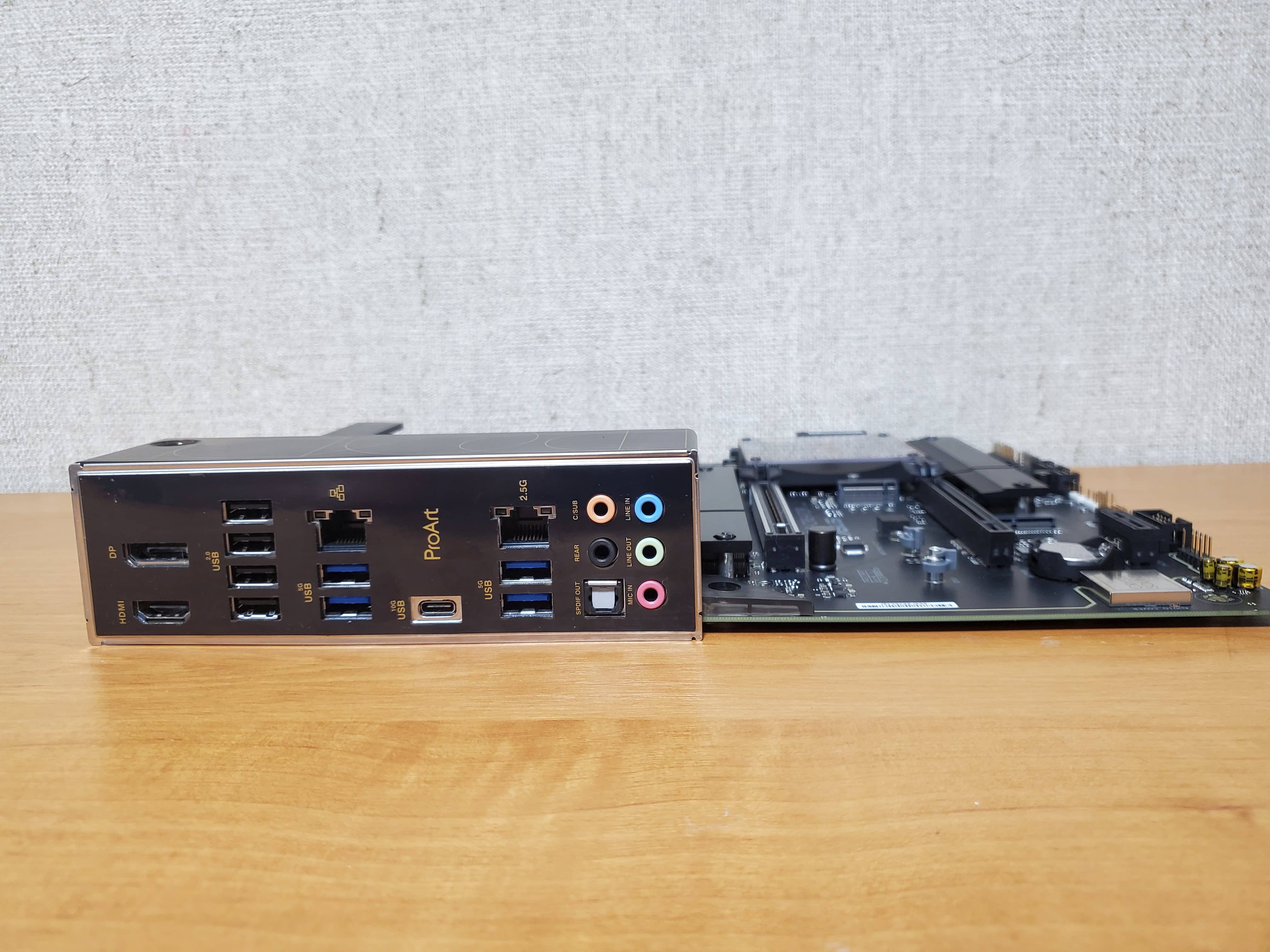

На задней панели платы не предусмотрены стандартные PS/2 порты, все довольно стандартно, как для современных материнских плат.
Три слота M.2 PCIe 4.0 обеспечивают эффективное охлаждение для высокопроизводительных накопителей, гарантируя стабильную работу даже при длительных нагрузках.
| UEFI |
UEFI BIOS - это современный стандарт встроенного программного обеспечения для материнских плат, который заменяет устаревший BIOS. Он предоставляет улучшенный интерфейс с графической оболочкой, что делает настройку системы более интуитивной и удобной.
Основные возможности UEFI BIOS для материнской платы ProArt B760-CREATOR включают:
-
Разгон: UEFI BIOS предоставляет широкий спектр опций для разгона процессора, оперативной памяти и графической карты. Это включает в себя изменение множителей, напряжений и частот для оптимизации производительности.
-
Мониторинг состояния системы: UEFI BIOS позволяет отслеживать температуру компонентов, скорость вращения вентиляторов и напряжение в реальном времени. Вы также можете настраивать кривые вентиляторов и устанавливать предельные значения температуры.
-
Настройка загрузки: Вы можете гибко настраивать параметры загрузки, выбирая устройство для загрузки и определяя приоритет загрузки.
-
Сохранение и загрузка профилей: UEFI BIOS позволяет сохранять и загружать профили с настройками BIOS, что облегчает переключение между разными конфигурациями системы.
-
Поддержка Secure Boot: UEFI BIOS поддерживает функцию Secure Boot, которая обеспечивает повышенную безопасность системы, защищая от вредоносного ПО на этапе загрузки операционной системы.
-
Обновление прошивки: Вы можете обновлять прошивку BIOS через флэш-накопитель или по сети, что позволяет вносить исправления и улучшения в работу материнской платы.
-
Интеграция с утилитами и программами: UEFI BIOS интегрируется с различными утилитами и программами, такими как ASUS AI Suite и ASUS Armoury Crate, облегчая оптимизацию и настройку системы из операционной системы.
-
Поддержка специфических функций материнской платы: UEFI BIOS поддерживает уникальные возможности, характерные для материнской платы ProArt B760-CREATOR, такие как настройка RGB-подсветки, управление разъемами USB и другими интерфейсами, а также активацию или деактивацию отдельных контроллеров и устройств.

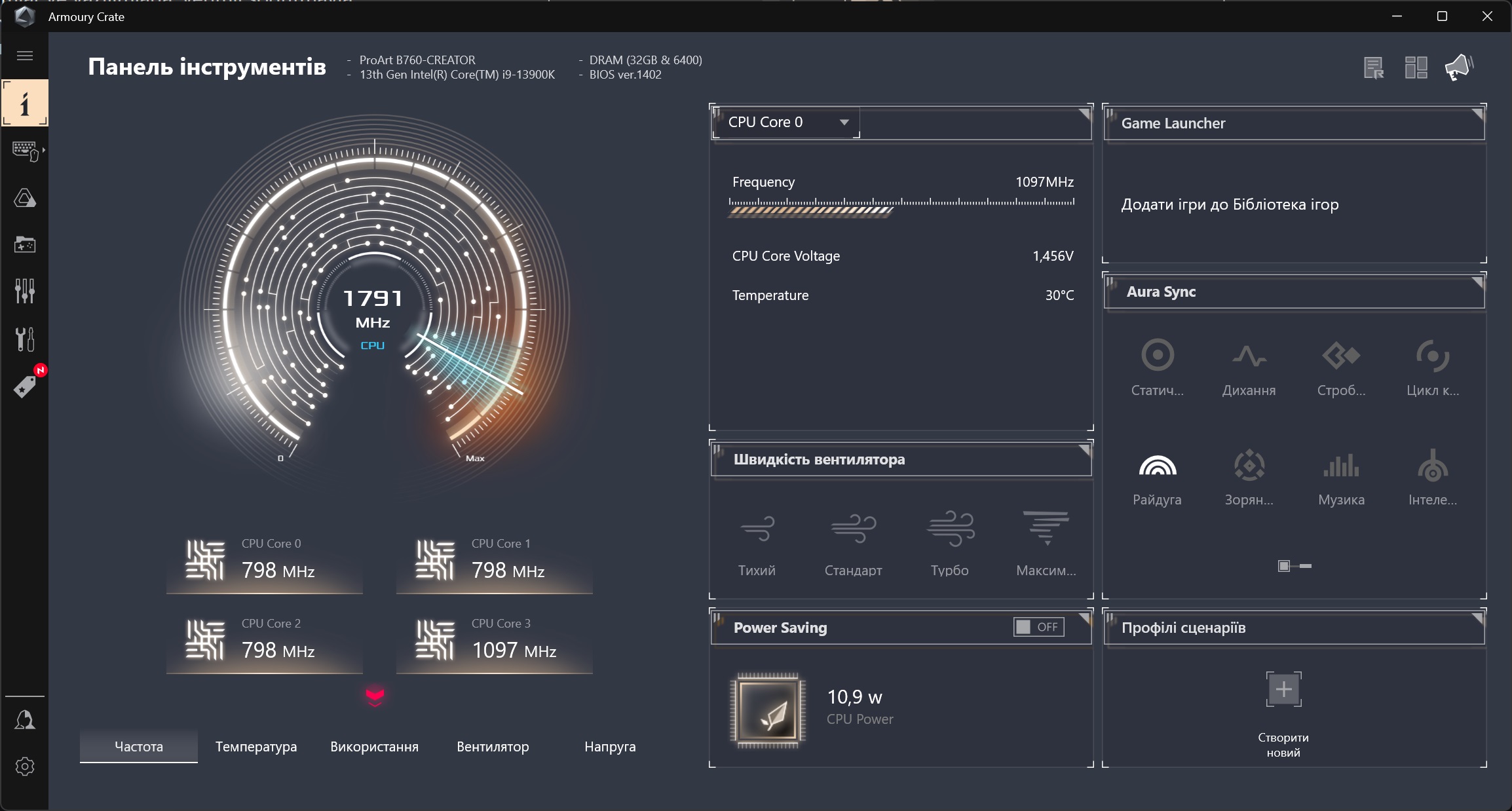

| Armoury Crate |
-

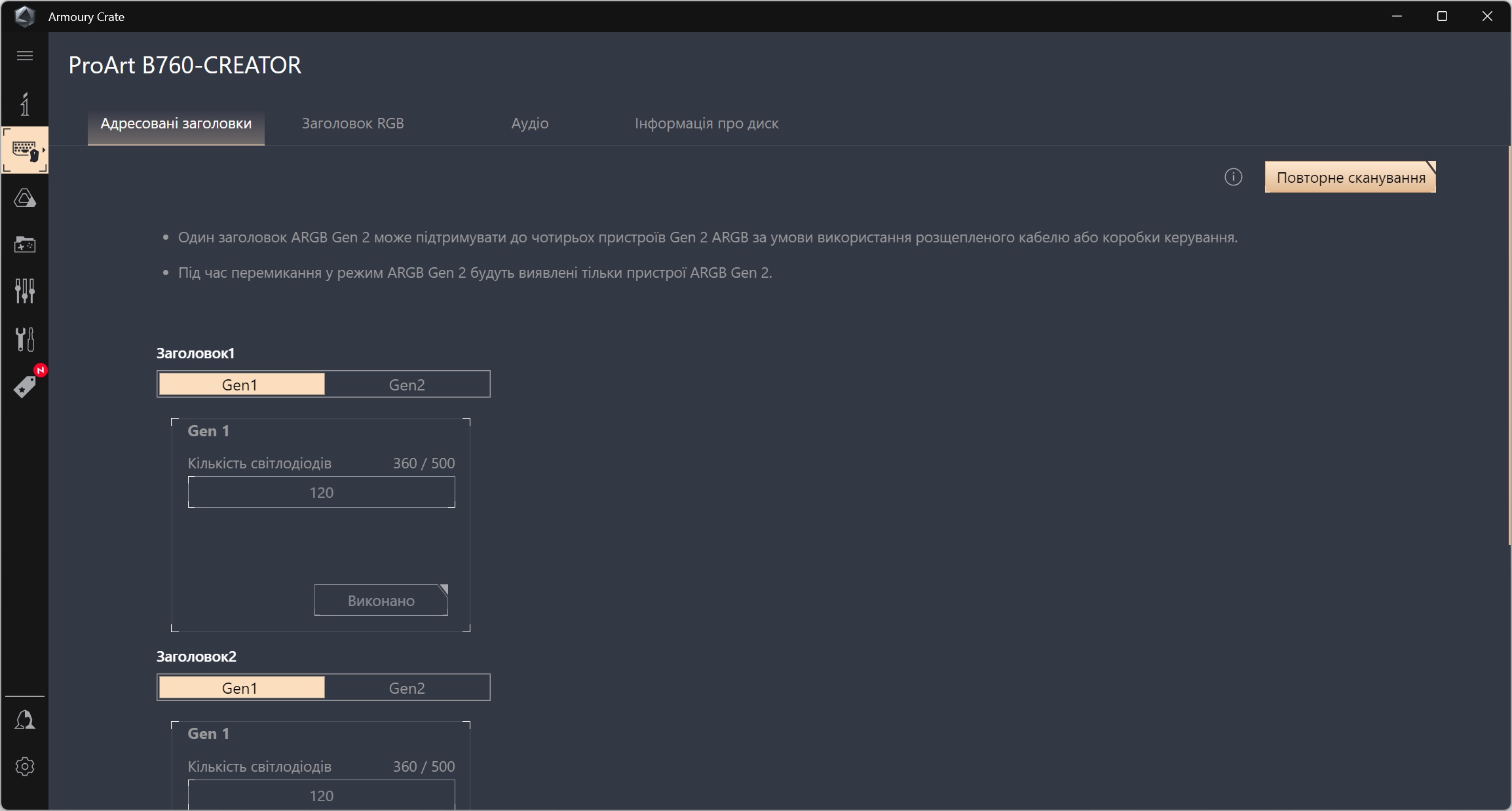

Управление освещением и RGB-подсветкой: Вы можете настраивать RGB-подсветку своих устройств ASUS, создавать собственные цветовые схемы и эффекты, чтобы придать своему игровому устройству уникальный вид.
-
Профили для игр и приложений: Armoury Crate позволяет создавать профили настроек для каждой игры или приложения. Вы можете настроить клавиши, кнопки мыши и другие параметры под конкретные игры, что облегчает переключение между ними.
-
Мониторинг и управление системой: Приложение предоставляет информацию о производительности вашей системы, температуре, загрузке ЦП, ГП и других параметрах. Вы также можете управлять системными ресурсами и охлаждением.
-
Обновление драйверов и BIOS: Armoury Crate автоматически проверяет наличие обновлений для драйверов и BIOS на вашем устройстве ASUS, что помогает поддерживать вашу систему в актуальном состоянии.
-
Интеграция с магазином приложений: Вы можете получить доступ к играм и приложениям через магазин приложений ASUS, что облегчает установку и управление играми.
-
Управление сетью: Armoury Crate может оптимизировать сетевую производительность, например, предоставляя приоритет вашим игровым данным для минимизации задержек в играх.
-
Синхронизация устройств: Если у вас есть несколько игровых устройств ASUS, вы можете синхронизировать их для создания единой стилизации и настройки.
Armoury Crate является полезным инструментом для игроков и энтузиастов, работающих с продуктами ASUS, обеспечивая удобное управление и настройку их игрового оборудования. Это приложение облегчает процесс настройки и оптимизации, позволяя пользователям максимально использовать свои игровые устройства.

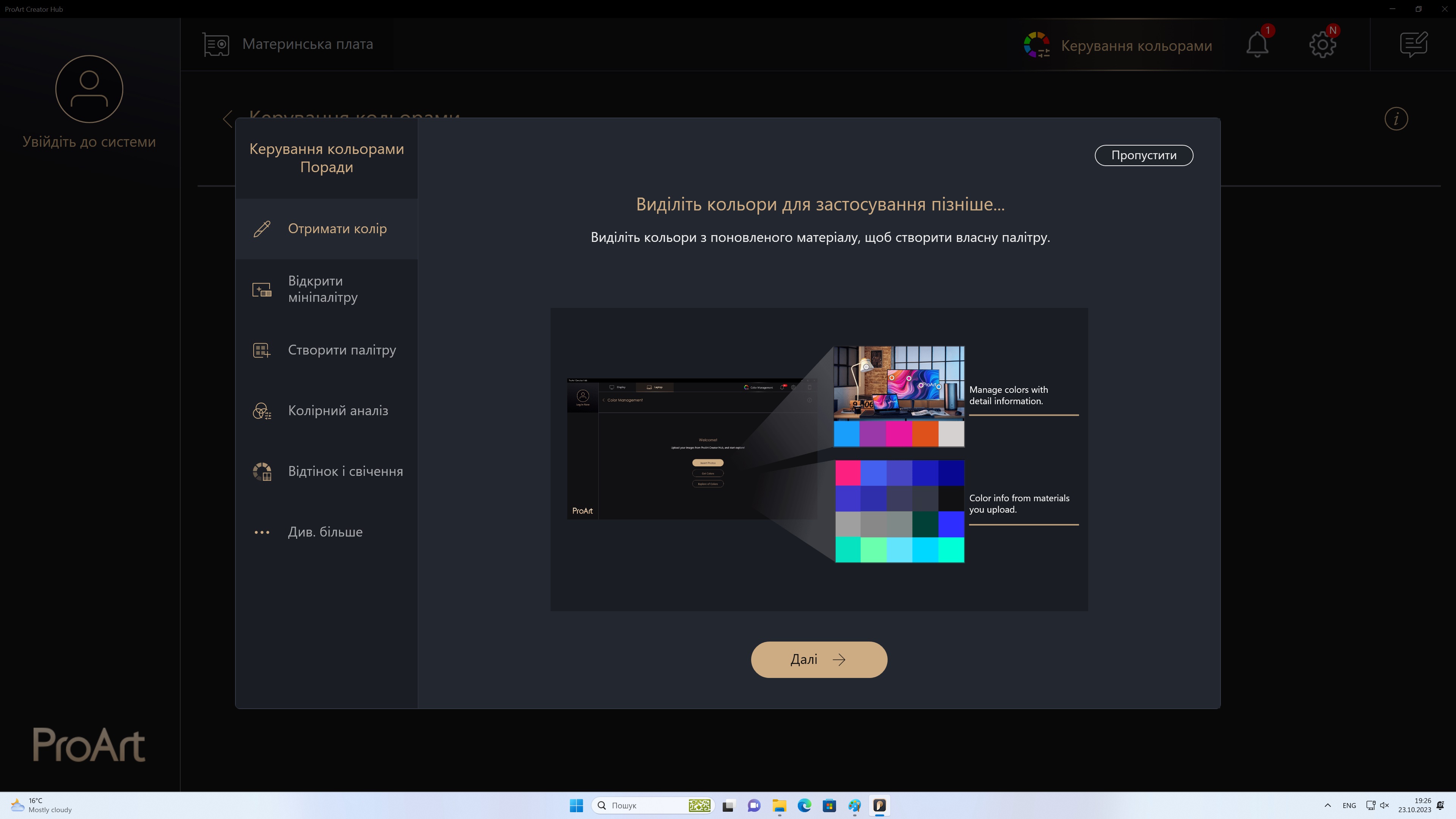

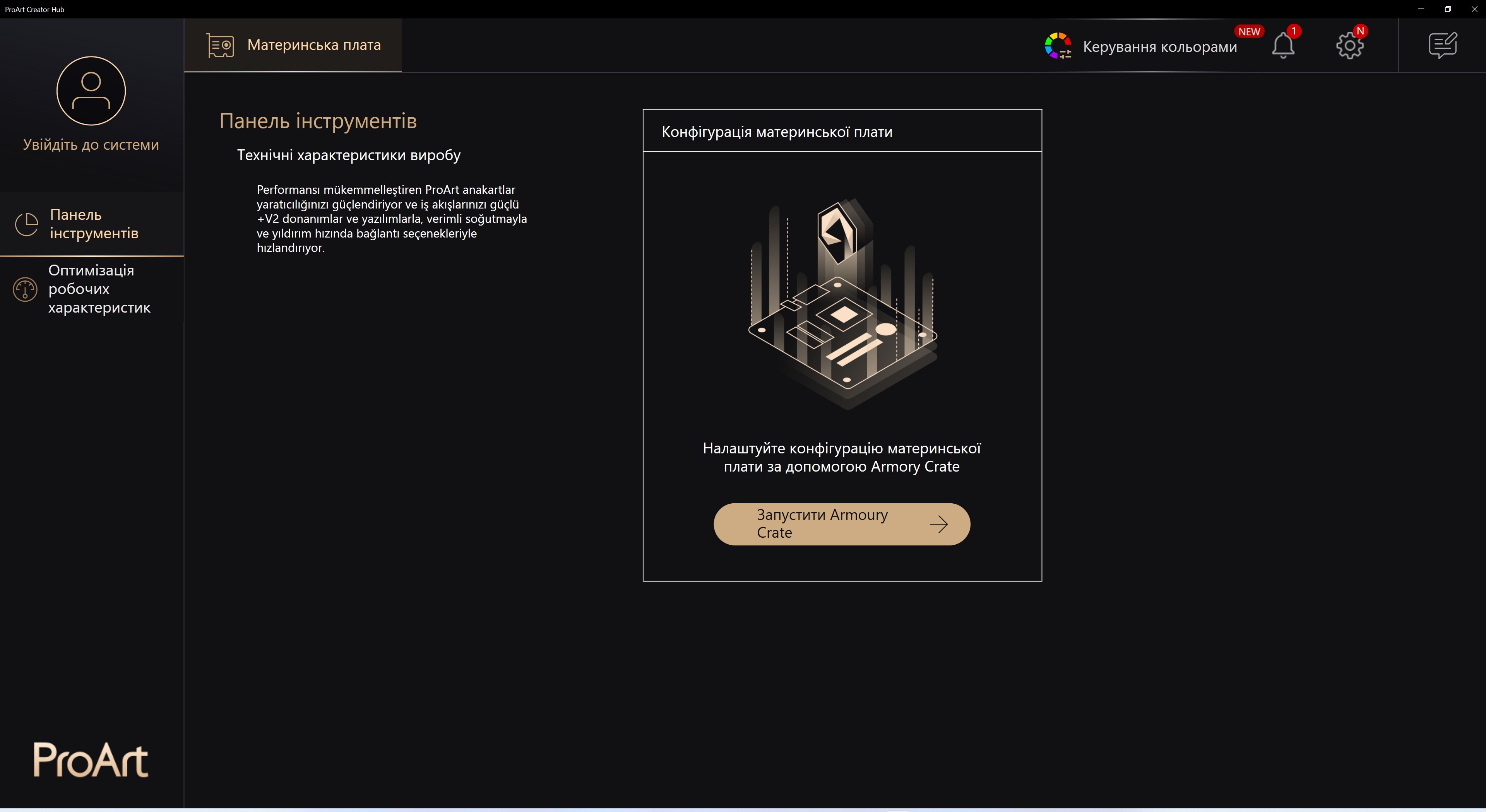

| ProArt |
-
Calibration Technology (Калибровочная технология): Программное обеспечение ProArt включает в себя инструменты для точной калибровки монитора, что гарантирует точное и консистентное отображение цветов и обеспечивает соответствие цветовых профилей профессиональным стандартам.
-
Color Accuracy (Точность цветопередачи): Пользователи могут добиться высокой точности цветопередачи, что важно при работе над дизайном, фотографией, видео и другими креативными задачами.
-
Color Management (Управление цветом): Программное обеспечение ProArt предоставляет возможности управления цветом, включая выбор цветовых профилей, настройку цветовых тонов и управление оттенками.
-
Professional Tools (Профессиональные инструменты): Программное обеспечение включает инструменты и приложения для редактирования и обработки изображений, включая Adobe Creative Cloud, для творческих задач.
-
HDR Support (Поддержка HDR): Программное обеспечение ProArt поддерживает высокий динамический диапазон (HDR), что позволяет работать с контентом HDR и обеспечивать потрясающую глубину цвета и контраст.
-
Monitor Control (Управление монитором): Пользователи могут легко управлять настройками монитора, включая яркость, контраст и цветовой баланс, для точной настройки отображения.
-
Workflow Optimization (Оптимизация рабочего процесса): Программное обеспечение ProArt разработано с учетом потребностей профессионалов, чтобы упростить и оптимизировать рабочий процесс и повысить производительность.
-
ASUS Exclusive Features (Уникальные функции ASUS): Программное обеспечение также включает в себя эксклюзивные функции ASUS, такие как ASUS Smart HDR, которая оптимизирует качество изображения в реальном времени.
Программное обеспечение ProArt разработано, чтобы помочь креативным профессионалам достичь выдающихся результатов в своей работе, обеспечивая точность, управляемость цвета и инструменты для творчества.
| ВНЕШНИЙ ВИД И ХАРАКТЕРИСТИКИ ProArt GeForce RTXTM 4070 Ti OC edition |

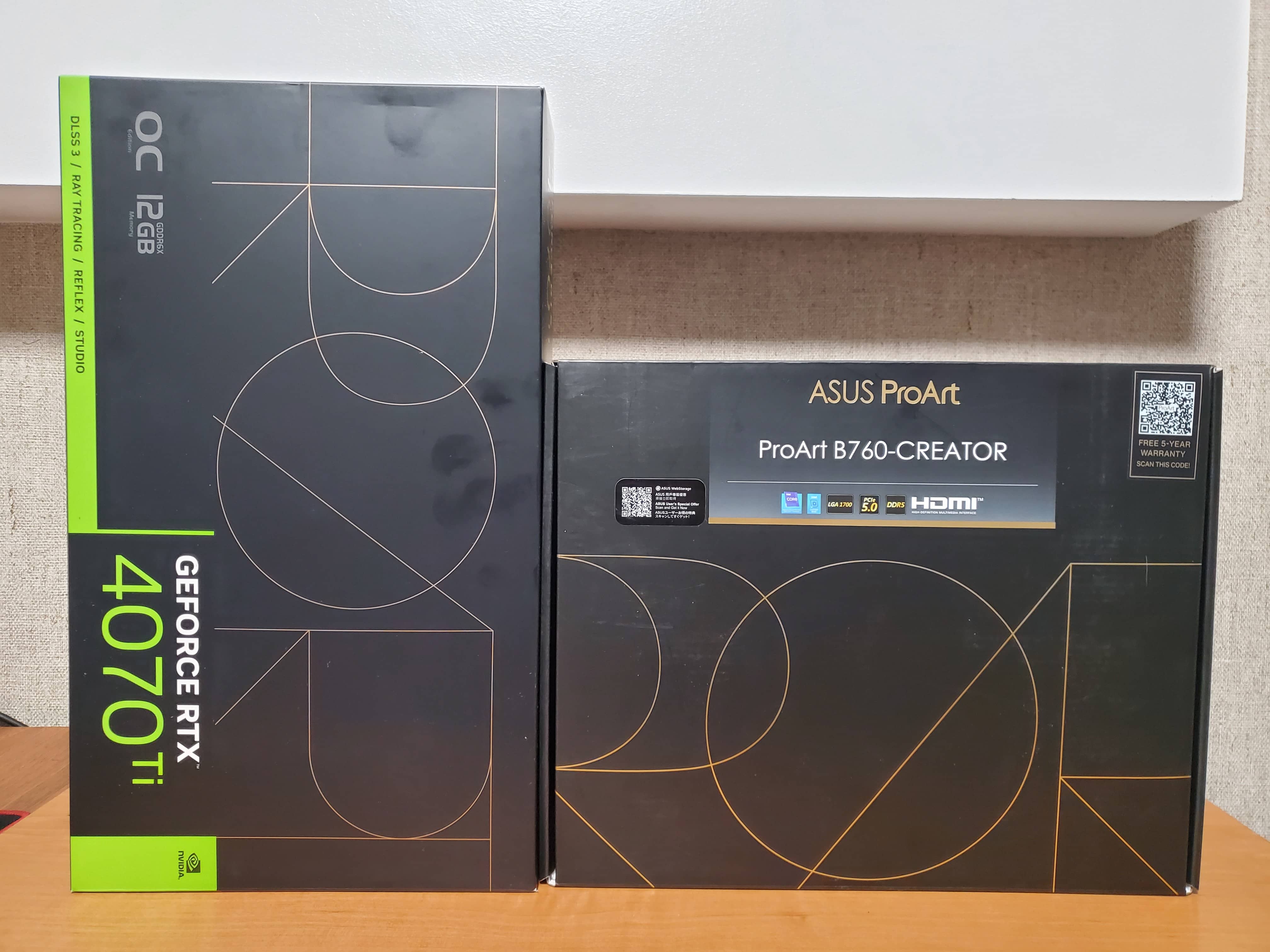

Видеокарта ProArt GeForce RTX 4070 Ti OC edition поставляется в компактной и аккуратной упаковке, в которой все аксессуары и компоненты красиво уложены.

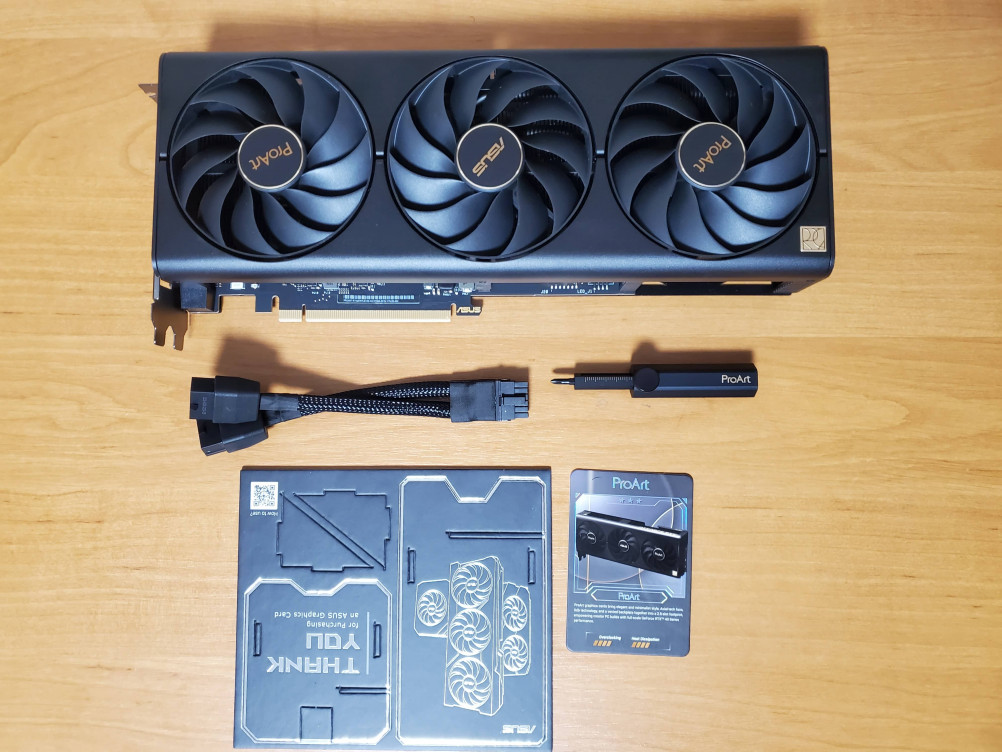

Комплект поставки ProArt GeForce RTX 4070 Ti OC edition включает в себя саму видеокарту, адаптер питания, гибридную отвертку, которая также может использоваться в качестве подпорки для видеокарты, а также фирменные плюшки.
Эта видеокарта ProArt GeForce RTX 4070 Ti OC edition занимает 2 слота PCI-E.

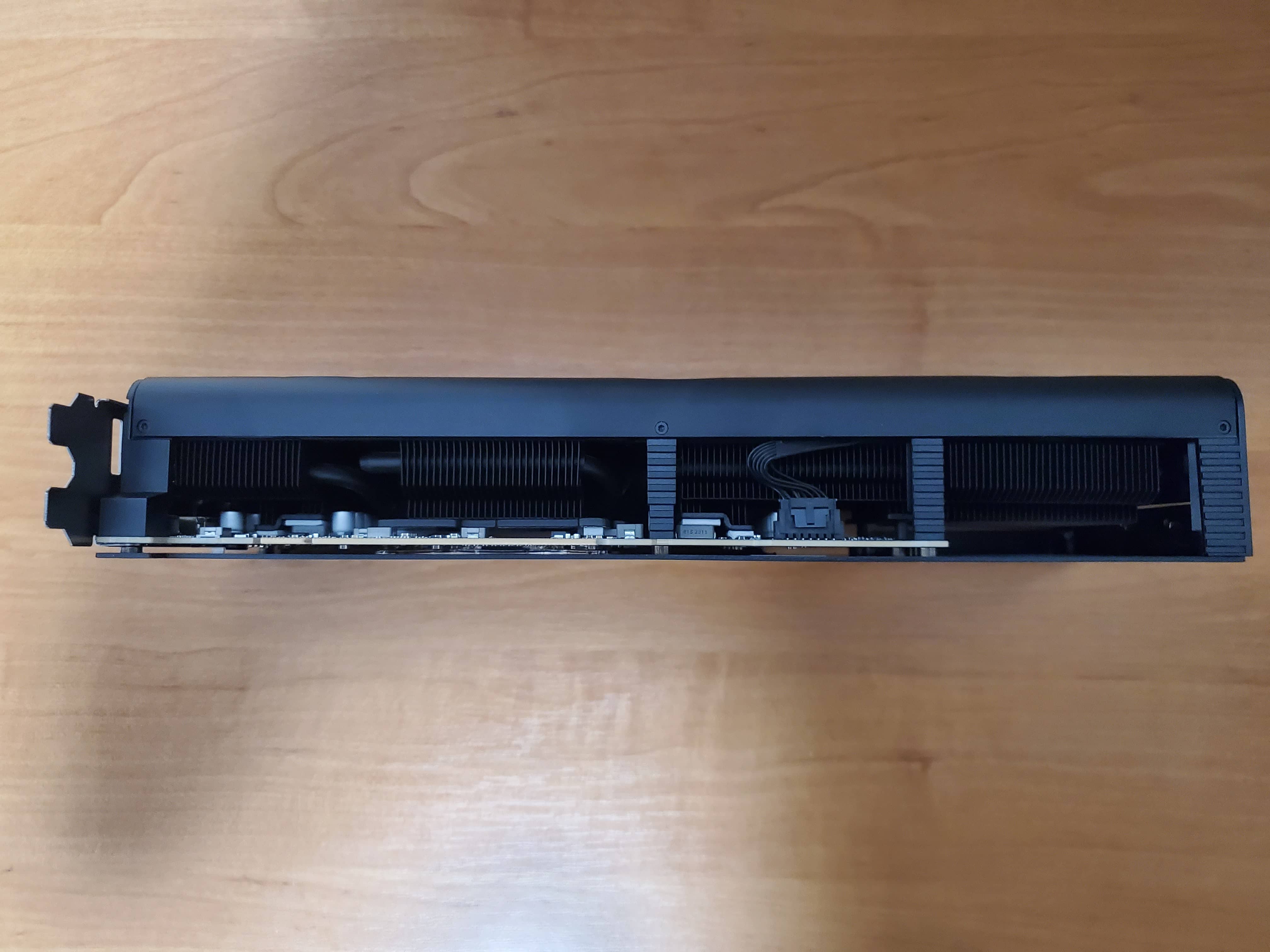

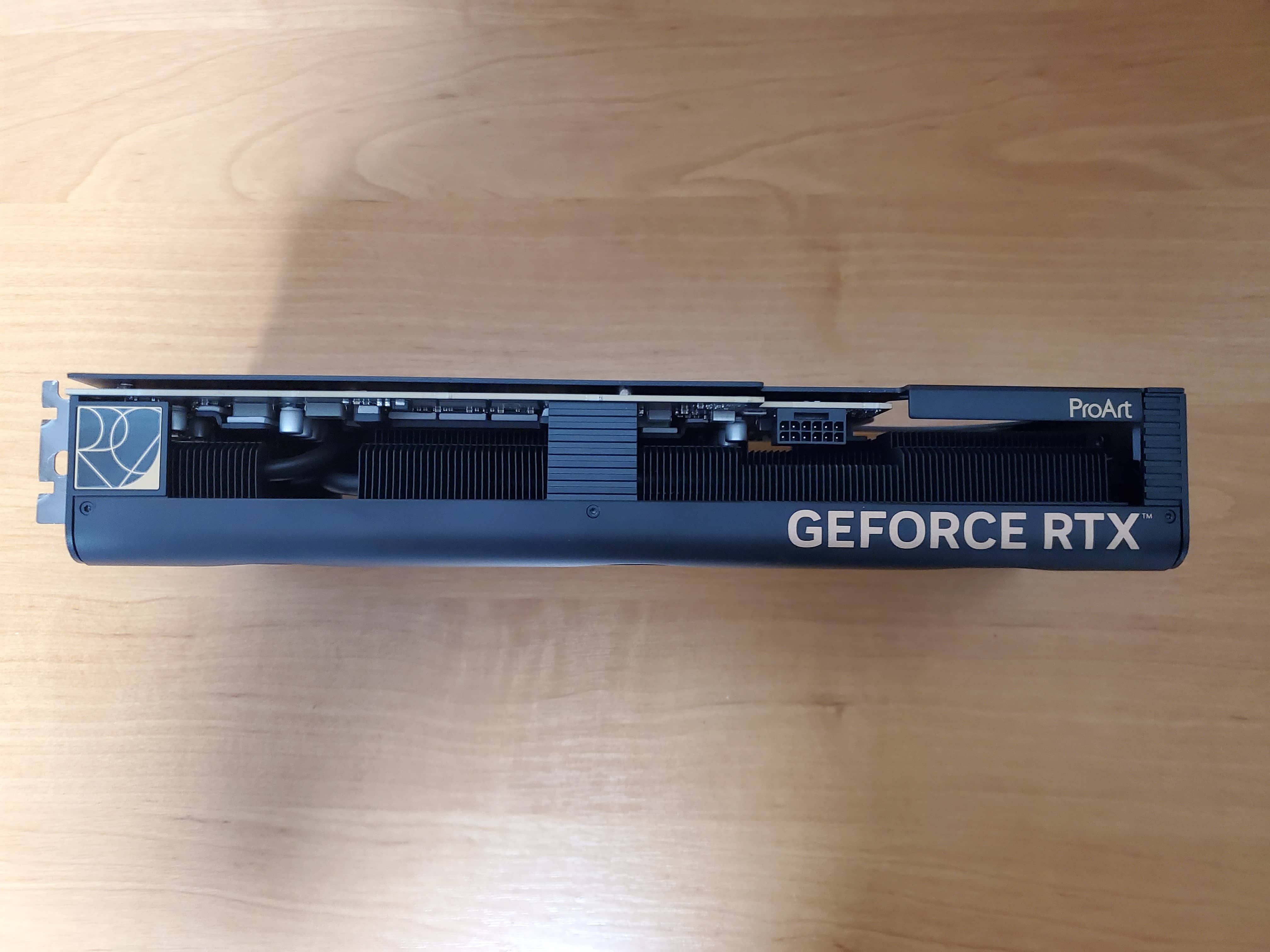

С боковой стороны видеокарты есть 12-контактный разъем питания, что является стандартом для современных видеокарт.

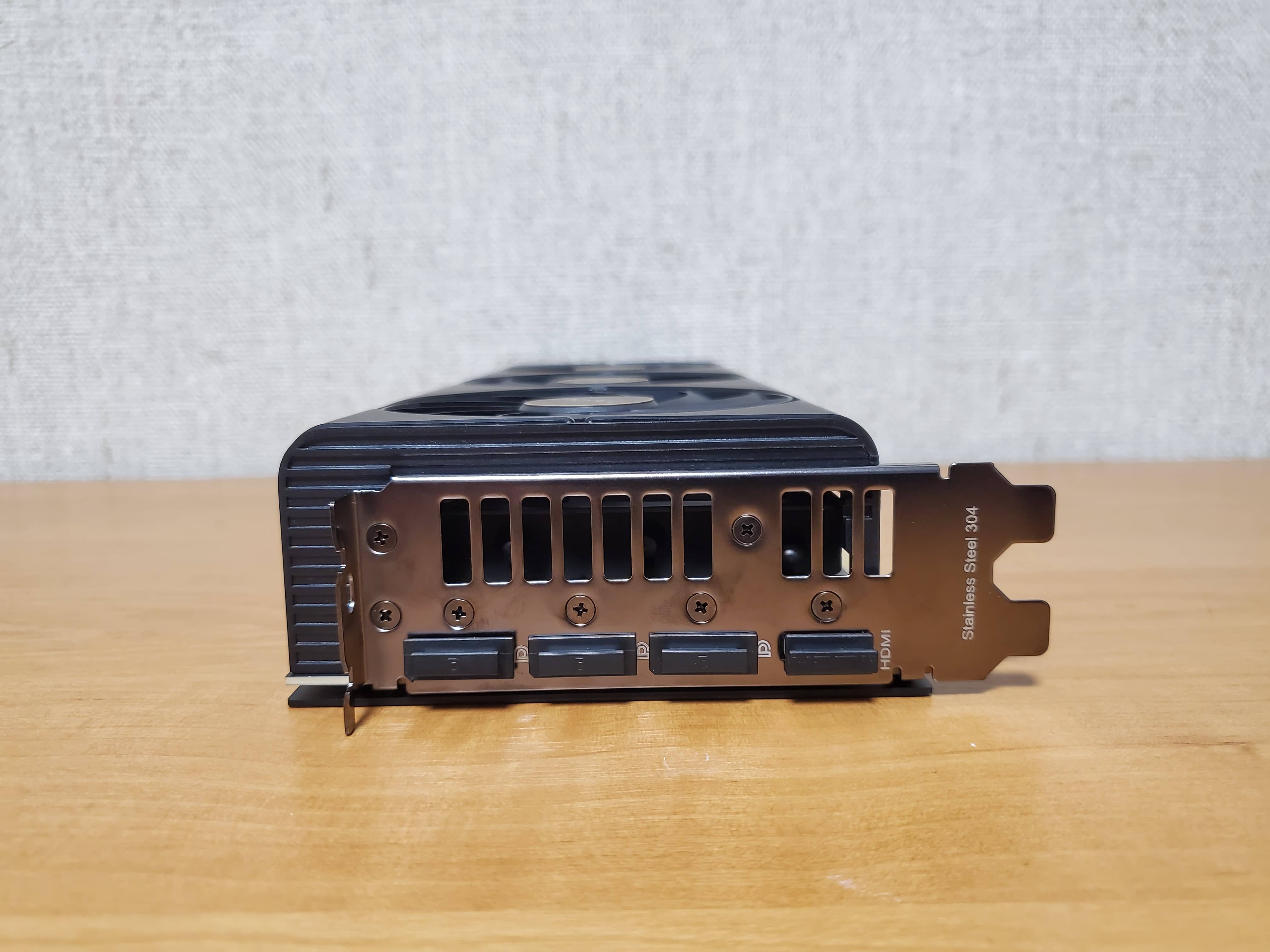

Видеокарта оборудована 5 видеовыходами - 2 HDMI и 3 DisplayPort, все они поддерживают разрешение 8K.
На обратной стороне задней пластины видеокарты ProArt GeForce RTX 4070 Ti OC edition имеется вырез для обеспечения лучшей циркуляции воздушного потока через радиатор. Также с обратной стороны видно наличие переключателя BIOS, который позволяет переключаться между режимами тишины и производительности.
| АРХИТЕКТУРА |
GeForce RTX 4070 Ti основана на графическом процессоре AD104 и оснащена 7680 ядрами CUDA, обеспечивающими 40 шейдерных терафлопс с FP32 точностью для рендеринга графики, 240 тензорных ядер четвертого поколения, предлагающих 641 триллион операций на разреженных матрицах для обработки AI и DLSS, 60 RT-ядер третьего поколения архитектуры Ada с производительностью 93 RT-TFLOPS для ускорения графики следующего поколения с трассировкой лучей и 12 ГБ памяти GDDR6X. Как и все графические процессоры серии GeForce RTX 40, RTX 4070 Ti оснащена инновациями Ada, включая переупорядочивание выполнения шейдеров (SER), новый движок оптического потока, новые RT-ядра и DLSS 3.
Архитектура NVIDIA Ada
Архитектура NVIDIA Ada — это гигантский скачок в производительности. Многочисленные улучшения делают её самой быстрой и передовой. RTX 4070 Ti изготавливается по индивидуальному техпроцессу TSMC 4N и содержит 35,8 миллиарда транзисторов и 7680 ядер CUDA. Аппаратное ускорение трассировки, тензорные ядра четвертого поколения для повышения производительности искусственного интеллекта, кодировщики восьмого поколения с поддержкой кодирования и декодирования AV1, а также улучшения DLSS, которые обеспечивают высокую частоту кадров в соревновательных играх и на ультра-настройках с включенной трассировкой лучей.
Потоковый мультипроцессор NVIDIA Ada
Видеокарты RTX имеют три основных процессора: программируемые универсальные CUDA ядра, на которых обрабатываются шейдеры и CUDA приложения общего назначения, RT-ядра для ускорения расчетов пересечений лучей с треугольниками и ограничивающими объемами, в RT-ядрах архитектуры Ada удвоили темп расчета пересечений с треугольниками, последний тип процессора - конвейер обработки искусственного интеллекта, называемый тензорными ядрами.
Ada совершенствует все три процессора RTX
Программируемые шейдеры: 40 шейдерных терафлопс по сравнению с 21,7 терафлопс на RTX 3070 Ti. Шейдерный процессор Ada включает в себя важную новую технологию под названием Shader Execution Reordering (SER), которая переупорядочивает работу на лету, обеспечивая двукратное ускорение для шейдеров трассировки лучей. SER — такое же большое новшество для графических процессоров, каким когда-то было внеочередное выполнение для центральных процессоров.
Тензорные ядра 4-го поколения: новое тензорное ядро в Ada включает в себя движок NVIDIA Hopper FP8 Transformer Engine, обеспечивающий до 641 тензорных терафлопс с FP8 точностью на разреженных матрицах в RTX 4070 Ti для обучения и инференса ИИ по сравнению с 174 тензорными терафлопами на разреженных матрицах в RTX 3070 Ti. По сравнению с FP16, FP8 вдвое снижает требования к объему памяти и удваивает производительность ИИ.
RT-ядра 3-го поколения: новый движок Opacity Micromap Engine ускоряет в среднем вдвое темпы расчета пересечений для поверхностей с тестом прозрачности текстур при использовании этой функции разработчиками, а новый движок Micro-Mesh Engine увеличивает геометрическую детализацию без затрат на сборку и хранение BVH. Пропускная способность Ada на тестах пересечений составляет 93 RT-TFLOPS по сравнению с 42,5 RT-TFLOPS у 3070 Ti.
Тензорные ядра 4-го поколения
Тензорные ядра — это высокопроизводительные вычислительные ядра, специализированные и адаптированные для операций матричного умножения и сложения, которые используются в приложениях с искусственным интеллектом и для высокопроизводительных вычислений. Тензорные ядра обеспечивают революционную производительность для матричных вычислений, которые имеют решающее значение для обучения многослойных нейронных сетей и расчетов (инференса) уже обученных сетей. Примеры приложений с инференсом включают технологию NVIDIA DLSS 3 для геймеров, в которой отдельная нейронная сеть отвечает за генерацию высококачественных кадров, и все это на базе тензорного ядра NVIDIA. DLSS стал настолько популярным, что уже насчитывается более 250 игр с поддержкой этой технологии, в которых геймеры одним кликом могут удвоить производительность. Кроме того, многие приложения для творчества начали использовать функции искусственного интеллекта, чтобы помочь художникам создавать контент быстрее и делать это более качественно. Сегодня более 110 популярных приложений для творчества используют ускорение на тензорных и RT-ядрах видеокарт RTX. А эксклюзивные приложения NVIDIA, такие как Broadcast и Canvas, предлагают инструменты для удаления шумов, создания виртуальных фонов и многих других эффектов на базе ИИ для потоковой передачи видео и конференций.
Тензорное ядро Ada четвертого поколения основано на возможностях предыдущих графических процессоров Ampere, которые поддерживали множество новых типов данных и добавили ускорение структурированной разреженности, чтобы удвоить пропускную способность по сравнению с предыдущими ядрами Turing. Тензорные ядра поколения Ada поддерживают новый формат данных FP8, впервые представленный в архитектуре графического процессора NVIDIA Hopper. По сравнению с FP16, FP8 вдвое снижает требования к хранилищу данных и удваивает производительность ИИ. Благодаря новому формату FP8 и функции разреженности GeForce RTX 4070 Ti обеспечивает производительность 641 TFLOPS для рабочих нагрузок ИИ.
Ядра RT 3-го поколения
RT-ядра третьего поколения архитектуры Ada — это специализированные аппаратные блоки для ускорения обхода BVH и вычисления пересечений лучей с треугольниками, которые имеют решающее значение для ускорения трассировки лучей. RT-ядра видеокарт RTX - полностью самостоятельные, они выполняют все расчеты обхода BVH и пересечений, разгружая тем самым потоковые мультипроцессоры SM c CUDA ядрами и освобождая их для выполнения других задач, таких как затенение пикселей, вершин и вычислений общего назначения.
RT-ядра архитектуры Ada обеспечивают в 2 раза более быстрое тестирование пересечений лучей c треугольниками по сравнению с графическими процессорами NVIDIA Ampere, что позволяет разработчикам добавлять больше деталей в свои виртуальные миры. В состав RT-ядер Ada также входят новые блоки Opacity Micromap Engine, которые ускоряют трассировку геометрии с альфа-тестированием в 2 раза, это поможет разработчикам ускорить ресурсоемкие для трассировки сцены с растительностью и эффектами частиц до 2 раз. Также в состав новых RT-ядер входят блоки Displaced MicroMesh Engine, которые генерирует микросетки на лету для создания дополнительной геометрии.
Все эти технологии для увеличения производительности с трассировкой лучей дают архитектуре Ada большой задел на будущее. По мере появления новых игр с использованием технологий Ada для увеличения производительности, видеокарты RTX 40-й серии будут несомненно становиться быстрее и все больше отрываться от предыдущего поколения видеокарт RTX 30-й серии. В качестве примера можно привести свежий ремастер Portal with RTX на базе RTX Remix, в котором NVIDIA использует новые возможности архитектуры Ada, такие как движки OMM и SER (их, кстати, можно отключать в настройках), вместе они позволяют RTX 4090 быть до 3 раз быстрее RTX 3080 Ti без использования DLSS, а с использованием генератора кадров DLSS 3 преимущество может достигать 5 раз.

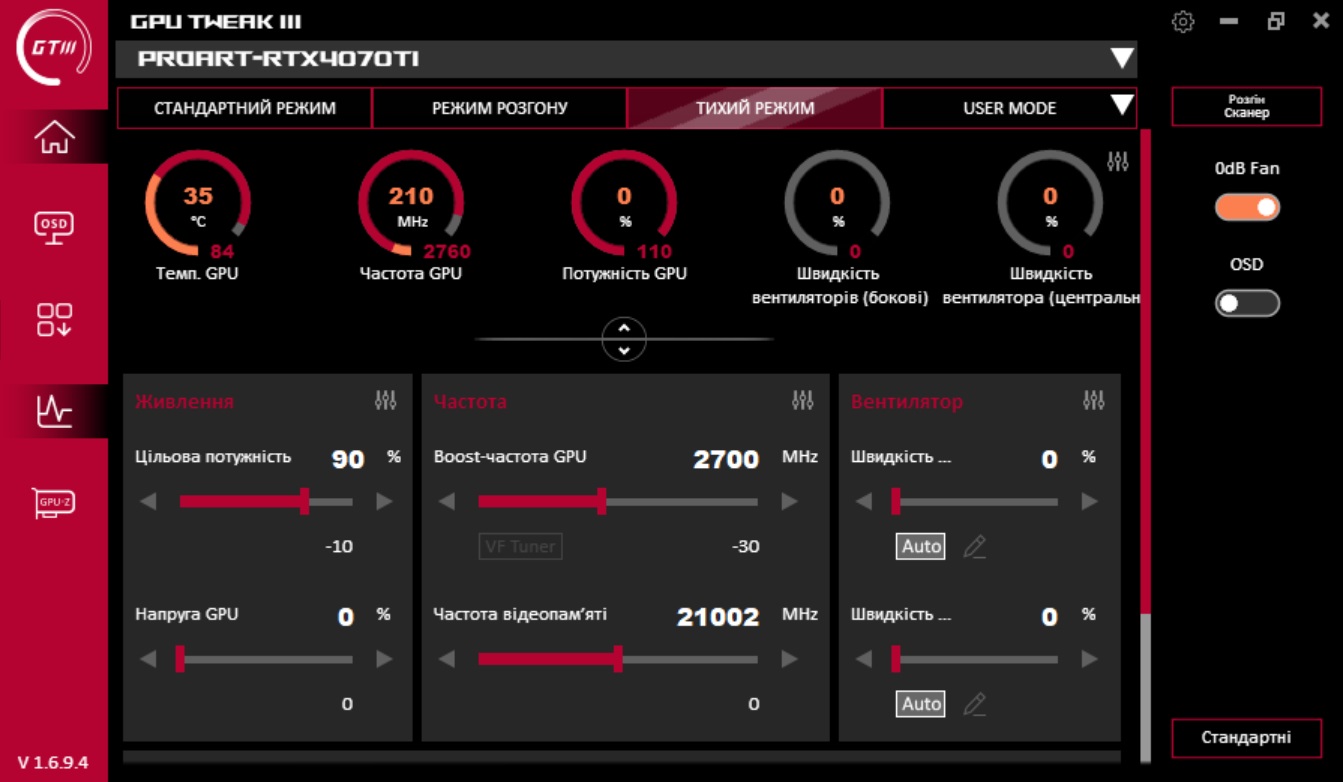

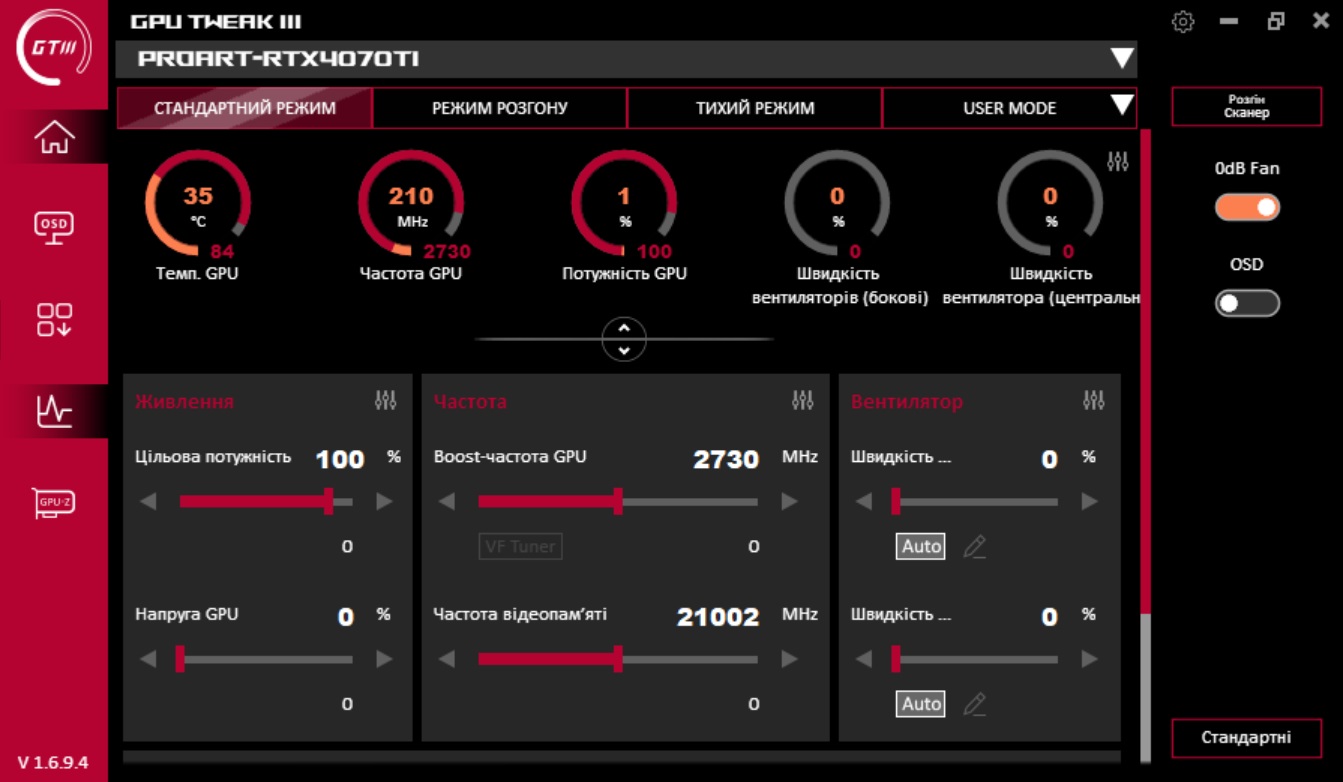

| РЕЖИМЫ РАБОТЫ GPU Tweak III |
| СБОРКА |

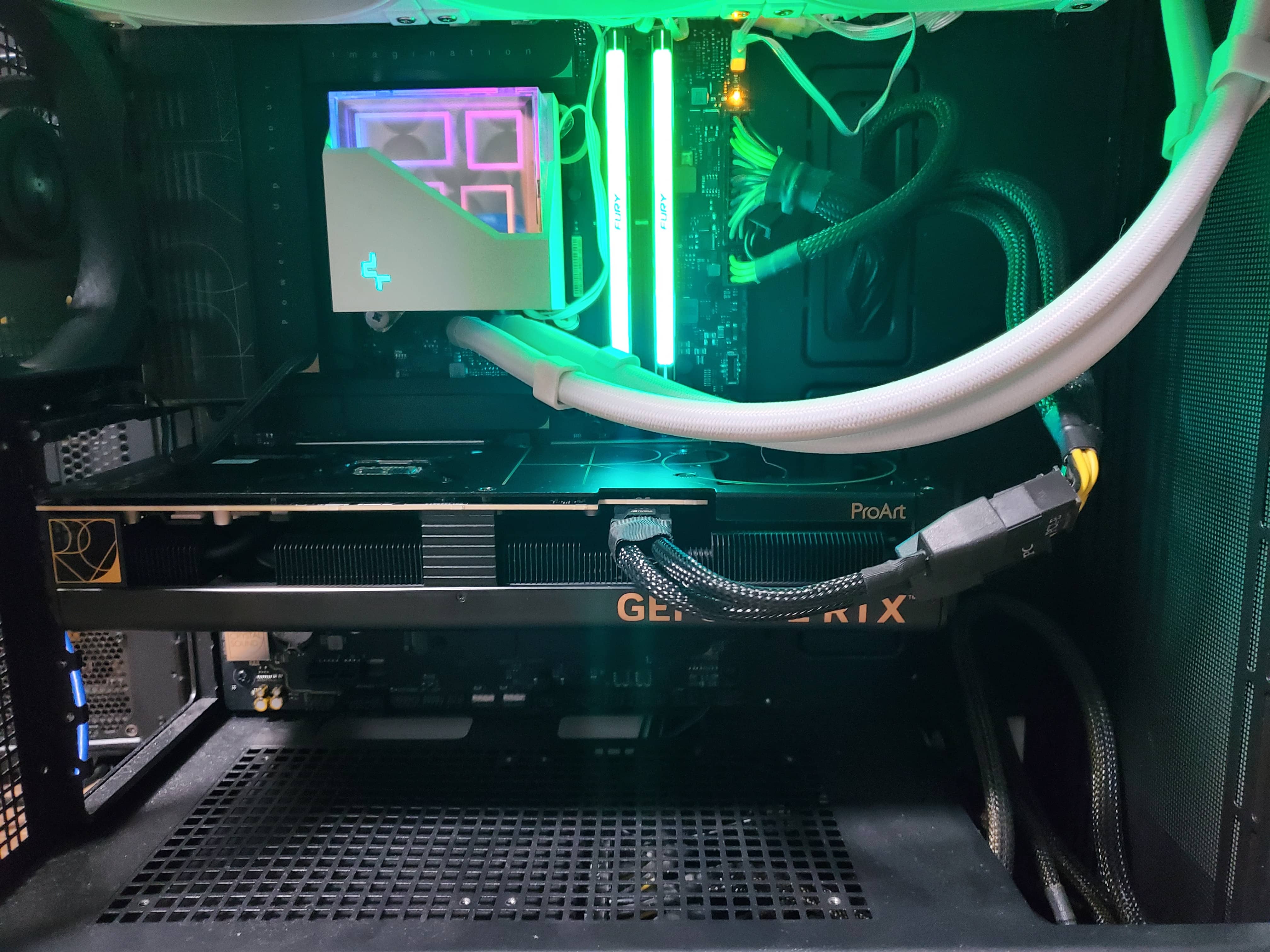

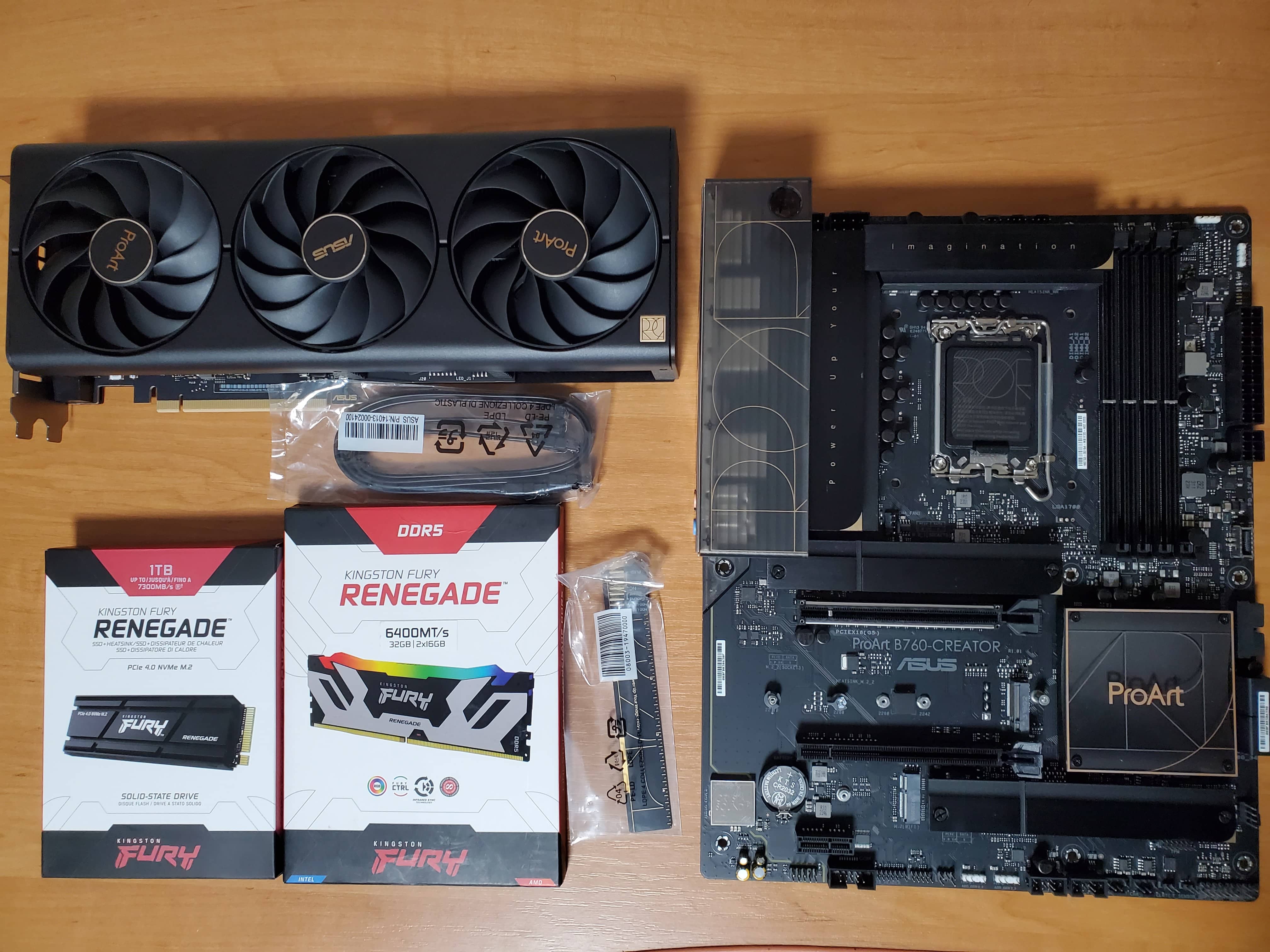

Сборка на основе материнской платы ProArt B760-CREATOR, видеокарты ProArt GeForce RTX 4070 Ti OC edition, процессора Intel Core i9-13900K и оперативной памяти DDR5 6400 обеспечивает максимальную производительность для творческих профессионалов, геймеров и всех, кто нуждается в высокой мощности и стабильности системы. Вот описание компонентов сборки:
-
Материнская плата ProArt B760-CREATOR: Эта материнская плата обладает богатыми возможностями для разгона и настройки, что делает ее идеальным выбором для пользователей, занимающихся креативными задачами. Она обеспечивает надежное и стабильное питание для всех компонентов системы.
-
Видеокарта ProArt GeForce RTX 4070 Ti OC edition: Эта видеокарта обеспечивает максимальную графическую производительность для работы с требовательными графическими приложениями и играми. Она поддерживает высокое разрешение и частоту кадров, обеспечивая потрясающую визуальную эффектность.
-
Процессор Intel Core i9-13900K: Этот процессор 13-го поколения от Intel обладает высокой производительностью и многозадачностью. Он идеально подходит для ресурсоемких задач, включая видеоредактирование, 3D-моделирование и игры.
-
Оперативная память DDR5 6400: С такой высокой частотой оперативной памяти, ваша система будет обеспечивать быстрый доступ к данным и обеспечивать плавную работу в многозадачном режиме. DDR5 также имеет большую пропускную способность, что существенно ускоряет операции с данными.
Подсветок на комплектующих ProArt мы не наблюдаем- все выполненно максимально консервативно.
| РАЗГОН |
Современное искусство разгона процессоров требует глубоких знаний и опыта, учитывая, что современные процессоры уже поставляются с максимально возможными рабочими частотами. Тем не менее, некоторые пользователи могут стремиться повысить частоту процессора, чтобы достичь еще большей производительности. Однако неправильный разгон может повредить аппаратное обеспечение и ухудшить работу всей системы.
Благодаря мощным функциям материнской платы ProArt B760-CREATOR в области разгона, нам удалось успешно повысить частоту оперативной памяти Kingston FURY Renegade DDR5 7200 до впечатляющих 6400 МГц.

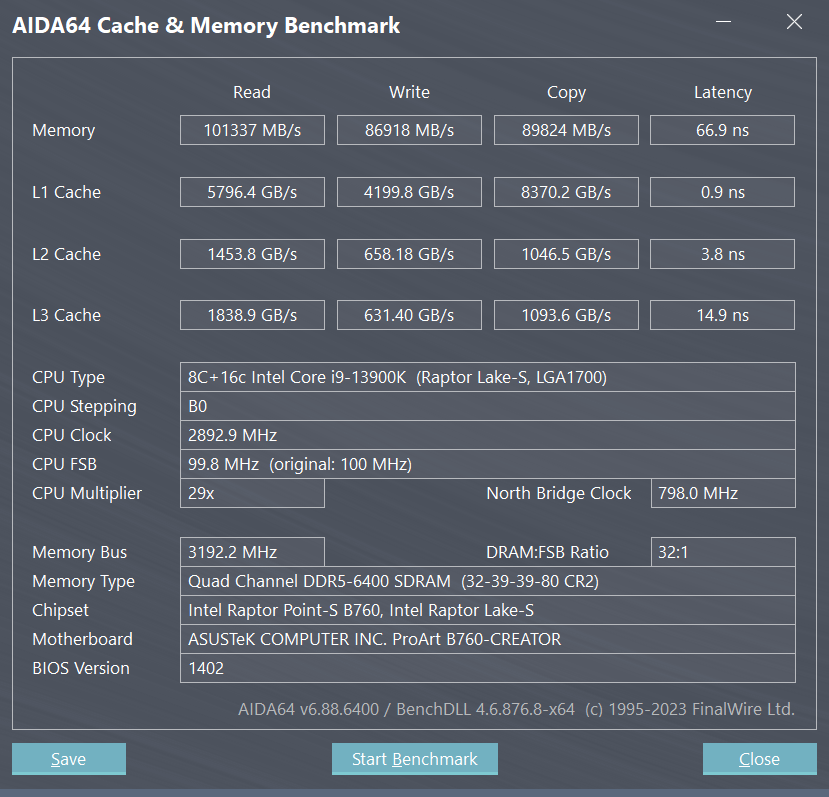

Чтобы продемонстрировать влияние различных частот оперативной памяти на производительность системы, мы провели тестирование с использованием утилиты AIDA64.
Таким образом, материнская плата ProArt B760-CREATOR обеспечивает не только выдающийся дизайн, но и улучшенную производительность, что делает нашу систему более эффективной и мощной.
| ТЕСТОВАЯ ЧАСТЬ |
| Тестовая конфигурация | |
| Тестовые стенды |
ASUS ROG CROSSHAIR X670E HERO Kingston XS2000 Portable SSD 1 TB- оптимальное решение для тестов разных конфигураций |
| Мультимедийное оборудование |
Блок питания Seasonic PRIME TX-1000 Система охлаждения: DeepCool LS720 WH Корпус: DeepCool CH510 WH |
| Программная конфигурация |
|
| Операционная система | Windows 10 21H2/ Windows 11(Alder Lake) |
| Графический драйвер |
Nvidia GeForce/ION Driver Release 545.84 WHQL |
| Программы мониторинга |
MSI Afterburner |

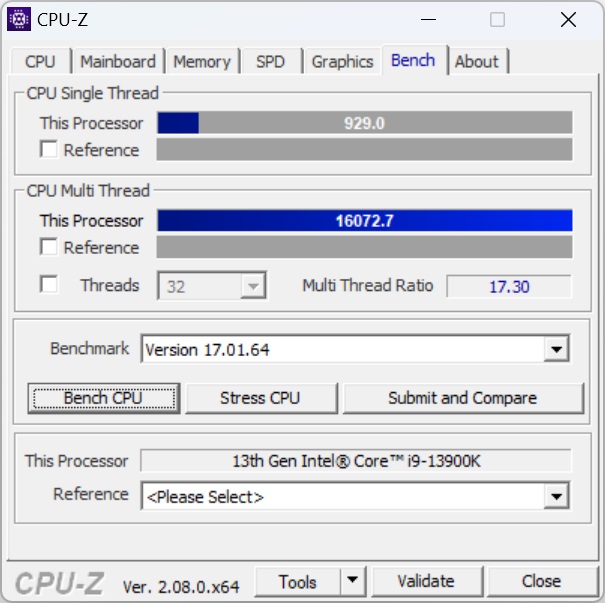

| CPUz |

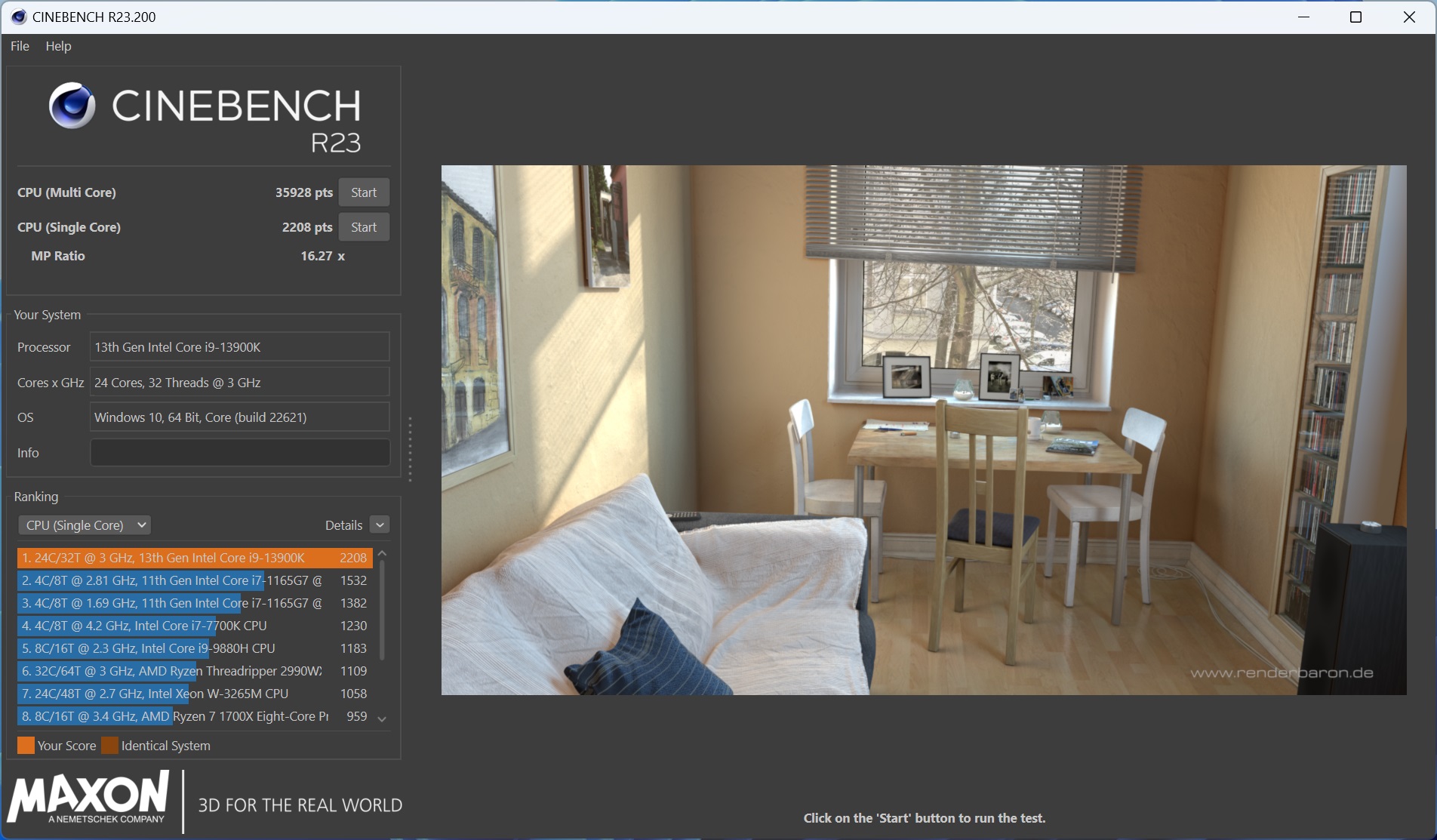

| Cinebench R23 |

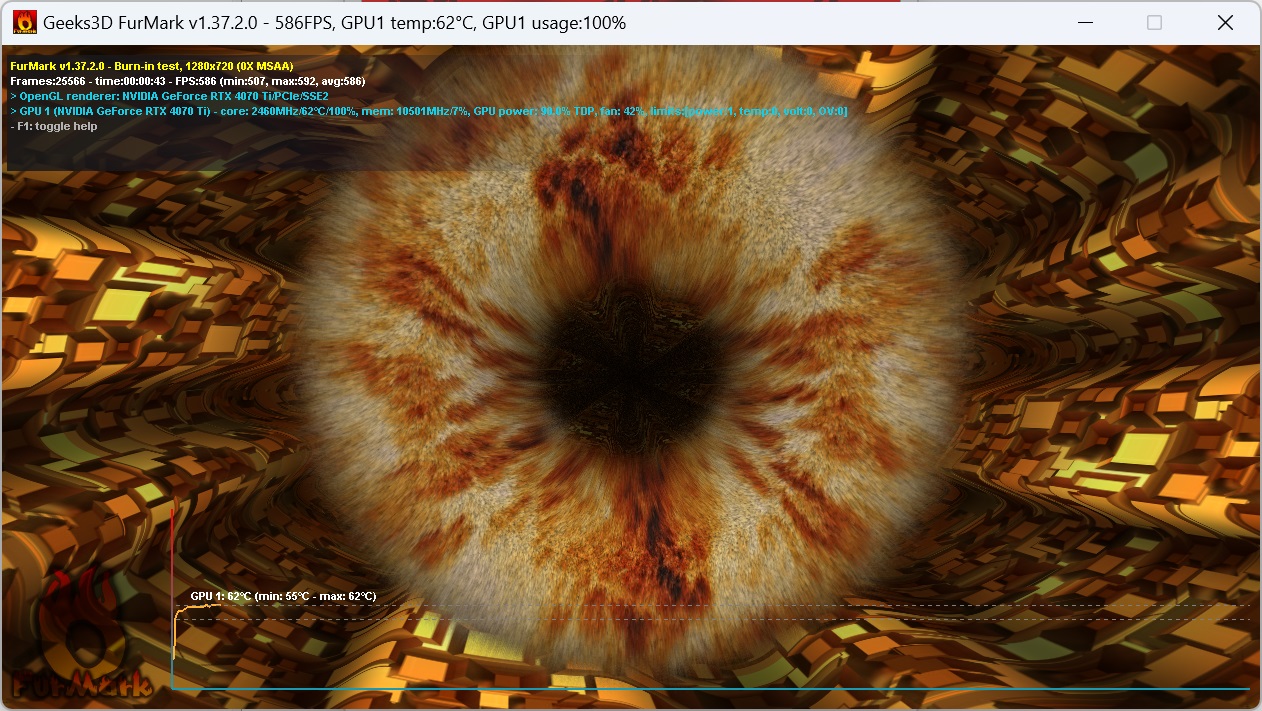

| FurMark |

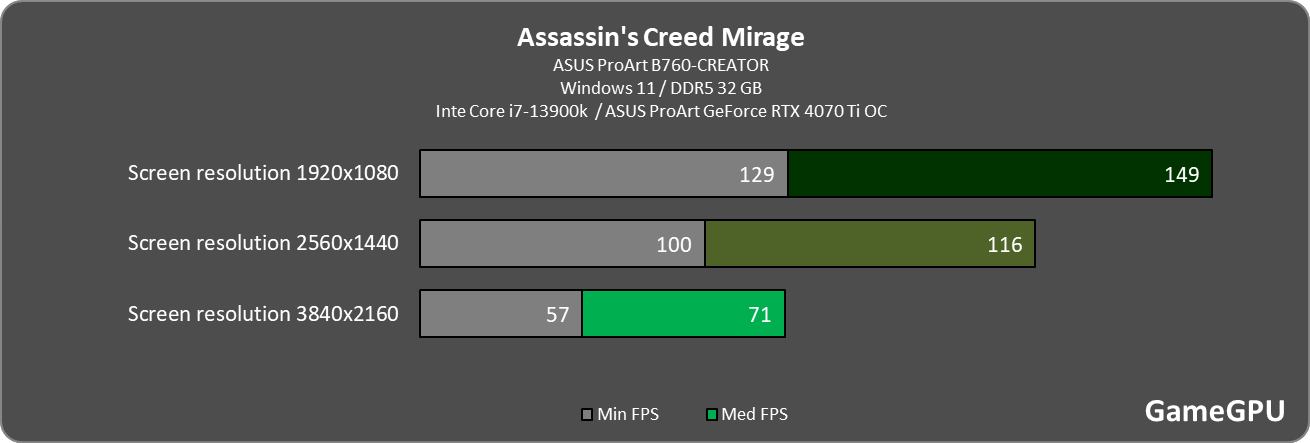

| Assassin's Creed Mirage |

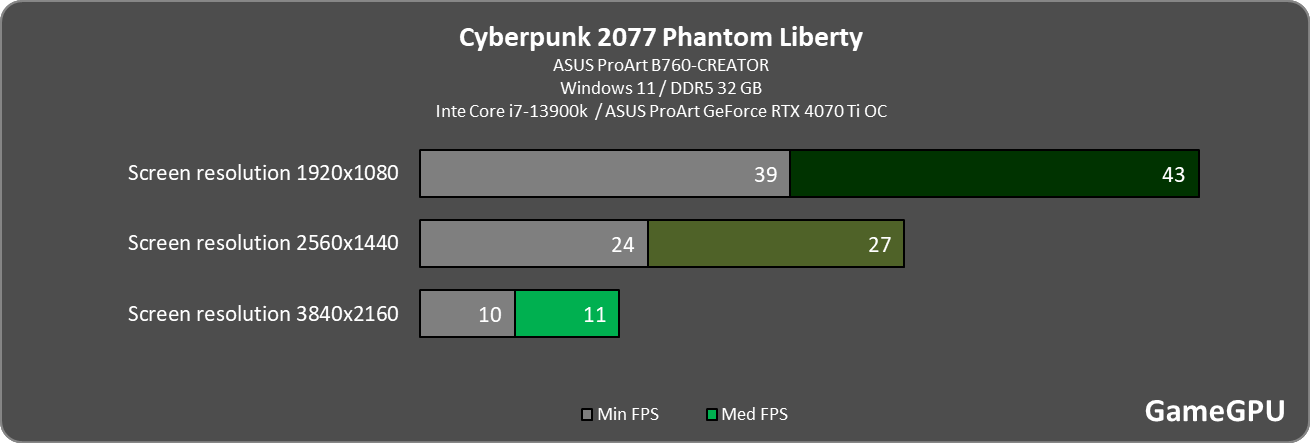

| Cyberpunk 2077: Phantom Liberty |
| Forza Motorsport |

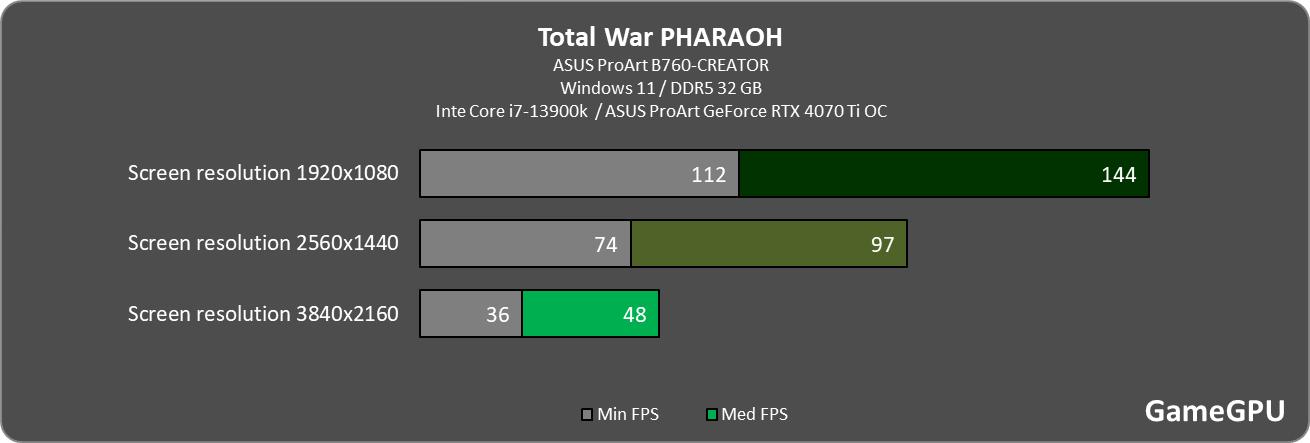

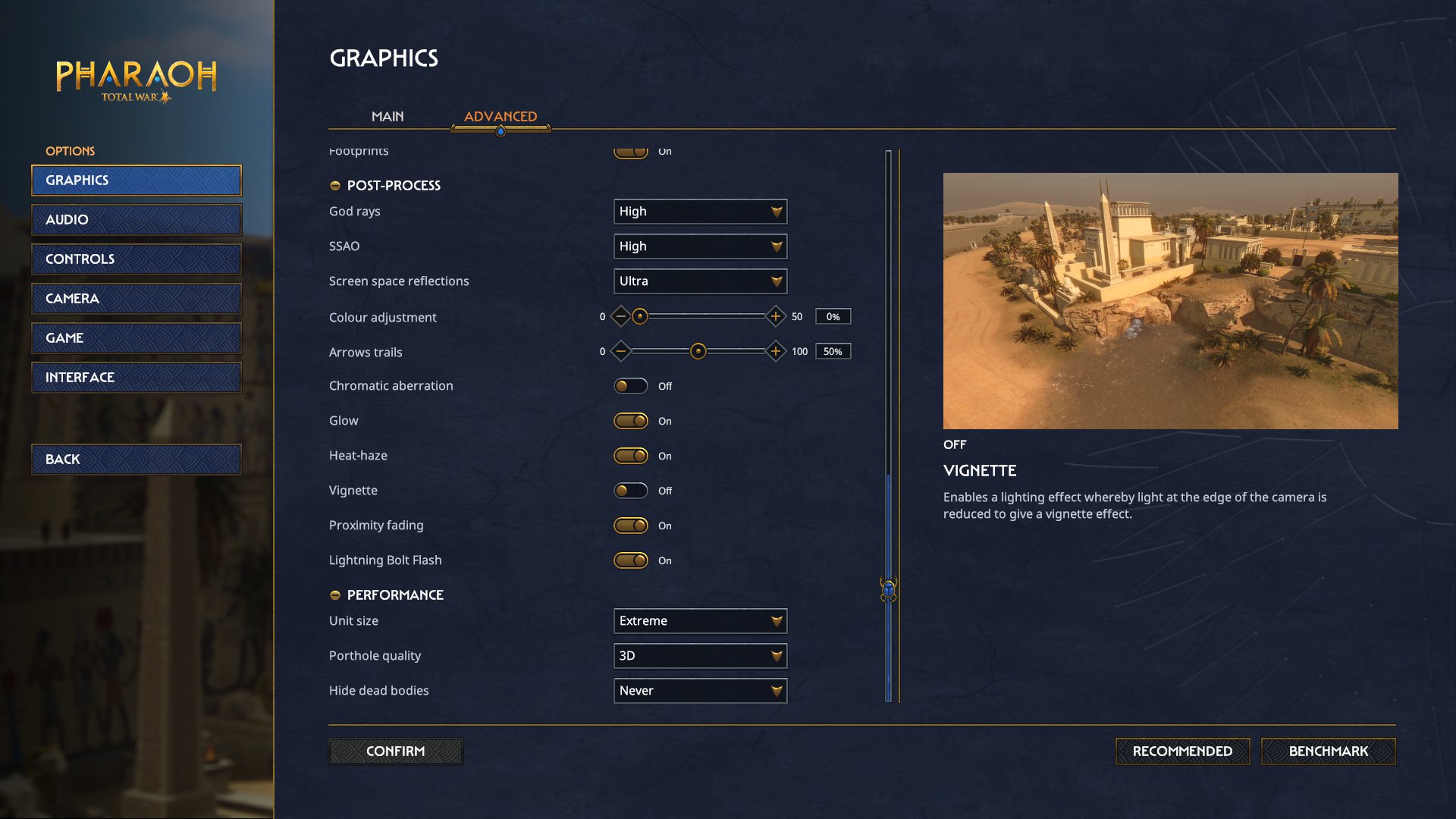

| Total War: PHARAOH |

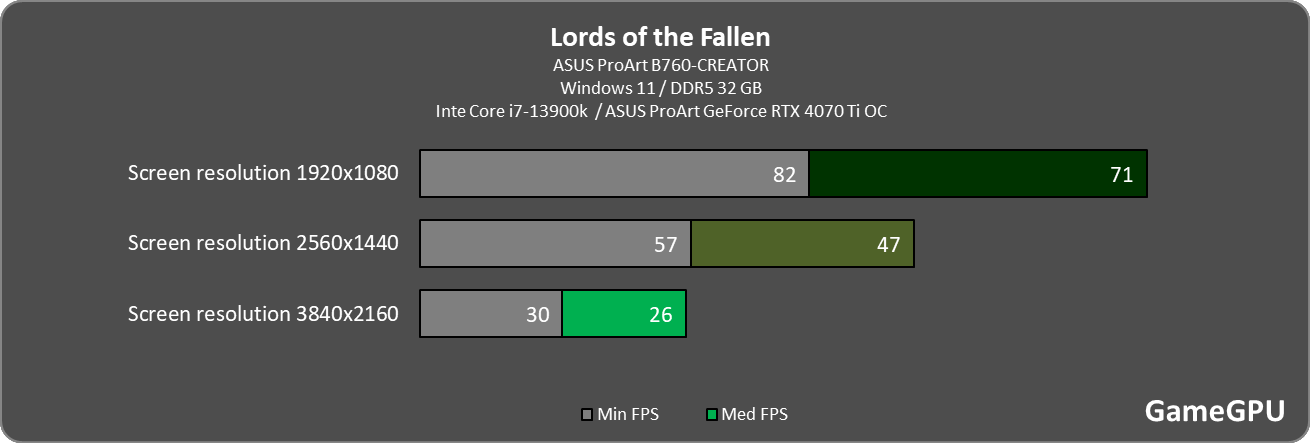

| Lords of the Fallen |
| ЗАКЛЮЧЕНИЕ |
Продукты ProArt B760-CREATOR и ProArt GeForce RTX 4070 Ti OC edition представляют собой мощную и высокопроизводительную комбинацию, спроектированную для творческих профессионалов, геймеров и всех, кто нуждается в выдающейся производительности и графической мощности.
Вывод по обзору:
-
Материнская плата ProArt B760-CREATOR: Эта материнская плата предоставляет обширные возможности для настройки и разгона, что делает ее идеальным выбором для тех, кто занимается видеоредактированием, 3D-моделированием, аудио-производством и другими креативными задачами. Она обеспечивает стабильное и надежное питание для всех компонентов системы.
-
Видеокарта ProArt GeForce RTX 4070 Ti OC edition: Эта видеокарта обладает выдающейся графической мощностью и поддерживает высокое разрешение и частоту кадров. Она идеально подходит для профессионального редактирования видео, работы с графикой и игр в высоком разрешении.
Для кого предназначены эти комплектующие:
-
Творческие профессионалы: Материнская плата и видеокарта идеально подходят для видеоредакторов, аниматоров, 3D-художников, звукорежиссеров и других профессионалов, работающих с ресурсоемкими приложениями.
-
Геймеры: Эта комбинация компонентов обеспечивает выдающуюся игровую производительность и позволяет наслаждаться играми в высоком разрешении и с максимальными настройками графики.
-
Энтузиасты и сборщики ПК: Если вам нужна система с высокой производительностью и возможностью разгона, эти компоненты предоставляют широкие возможности для настройки и оптимизации системы.
В целом, компоненты ProArt B760-CREATOR и ProArt GeForce RTX 4070 Ti OC edition предоставляют надежную основу для создания мощной и производительной системы, которая отвечает потребностям креативных профессионалов и геймеров, а также энтузиастов, и при этом обеспечивает выдающуюся производительность и стабильность.
