Раскрыт чиплетный дизайн Intel Arrow Lake — первые изображения и детали архитектуры

Опубликованы первые качественные die-shot-фотографии архитектуры Intel Arrow Lake, демонстрирующие долгожданный чиплетный подход Intel к настольным процессорам. Изображения, опубликованные Андреасом Шиллингом, раскрывают структуру флагманской серии Core Ultra 200S, включая компоновку всех ключевых тайлов и ядер.

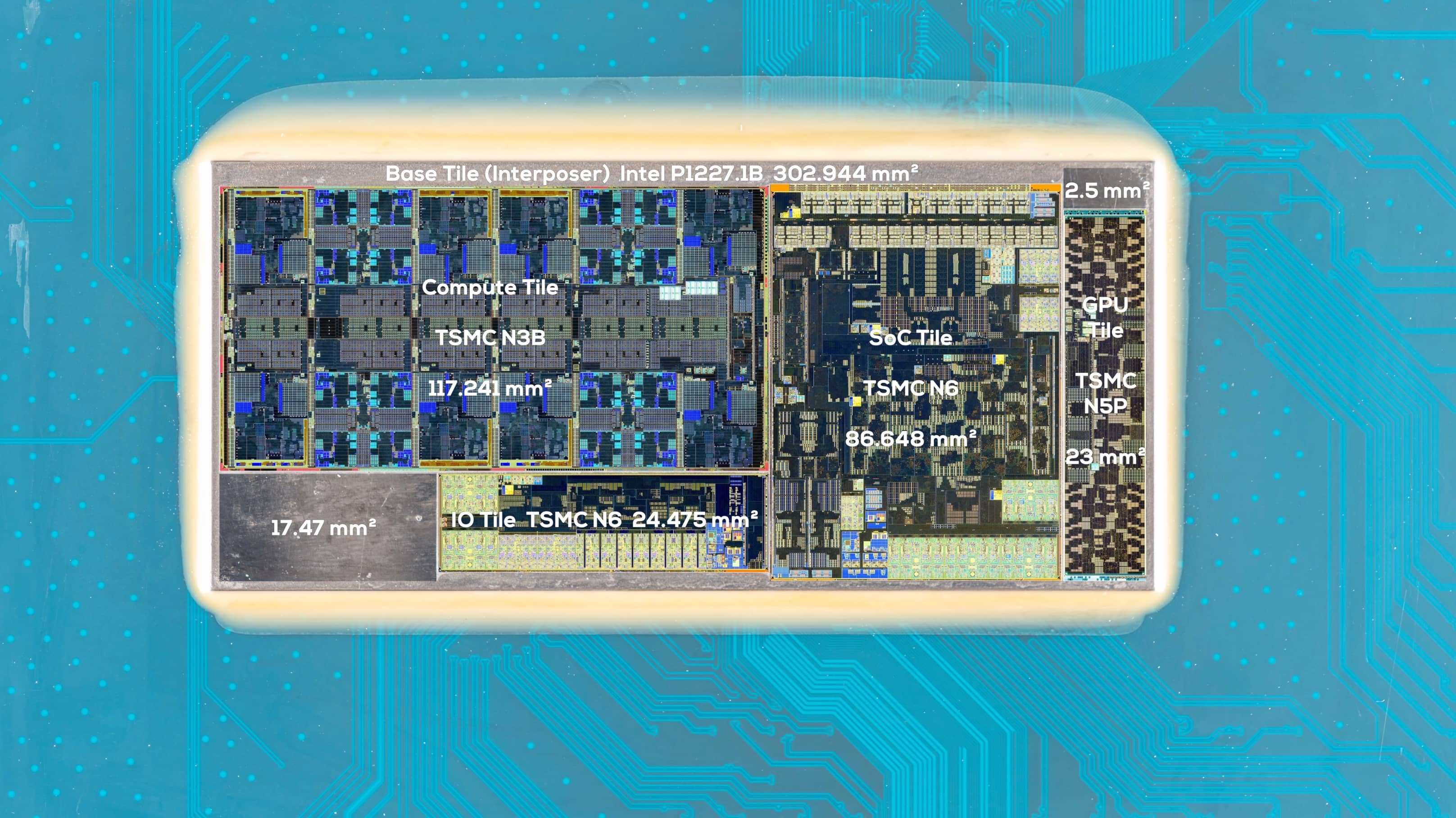

На фото виден основной набор чиплетов: вычислительный тайл (в левом верхнем углу), IO-тайл (внизу), SoC-тайл и GPU-тайл (справа). Дополнительно два пустых тайла в нижнем левом и верхнем правом углах используются для структурной стабильности. Это первый случай, когда все тайлы, кроме базового, производятся у стороннего подрядчика — на фабриках TSMC: N3B для вычислительного (117,24 мм²), N6 для IO (24,47 мм²) и SoC (86,65 мм²). Базовая подложка создаётся на 22-нм техпроцессе Intel.

В составе IO-тайла находятся контроллеры Thunderbolt 4, PHY-интерфейсы PCIe и дисплейные выходы. SoC-тайл включает в себя контроллеры памяти DDR5, медиадвижок и ещё один блок PCIe. GPU-тайл содержит четыре Xe-ядра с одним рендер-срезом архитектуры Arc Alchemist (Xe-LPG).

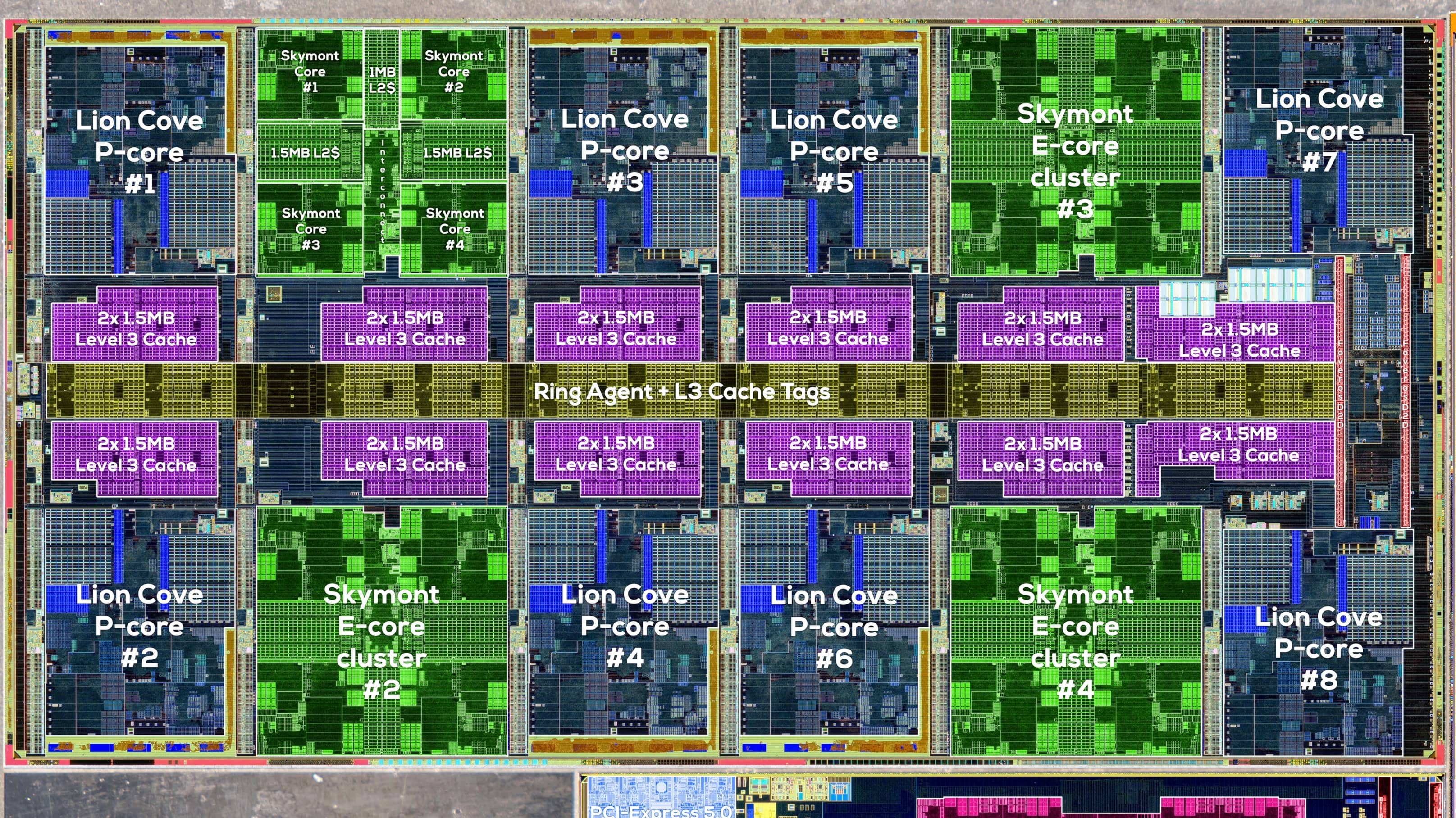

Архитектура Arrow Lake также отличается изменённой компоновкой ядер: вместо выделенного кластера для энергоэффективных E-ядер, Intel разместила их между производительными P-ядрами — по 4 кластера E-ядер (в каждом по 4 ядра), заключённых между двумя группами по 4 P-ядра. Это сделано для снижения тепловых пиков.

Каждое P-ядро сопровождается 3 МБ L3-кэша (всего 36 МБ), а каждая группа из двух E-ядер получает 1,5 МБ L2-кэша (суммарно 12 МБ). Важной новинкой стало то, что E-ядра теперь имеют доступ к L3-кэшу, ранее доступному только P-ядрам, что должно улучшить универсальность архитектуры.

Несмотря на амбициозный дизайн, старт получился неудачным. Пользователи жалуются на задержки при работе межтайловой шины, из-за чего Arrow Lake пока уступает не только AMD Ryzen 9000, но и прошлогоднему Intel Core i9-14900K в игровых задачах. Intel обещает улучшения через прошивки, однако архитектура уже считается промежуточным шагом к более зрелым чиплетным CPU.
