Обзор материнской платы ASUS TUF Gaming X670E-Plus
В нашем новом обзоре мы осветим топовую материнскую плату ASUS TUF Gaming X670E-Plus. Мы рассмотрим ключевые характеристики и функциональные возможности данной платы, а также проведем её тестирование на производительность в ряде последних игр.
Материнская плата ASUS TUF Gaming X670E-Plus и процессор AMD Ryzen 7 7800X3D предоставлены компанией Артлайн. Вы можете приобрести эти компоненты по следующим ссылкам:
Эти компоненты являются отличным выбором для создания высокопроизводительной и надежной системы, идеально подходящей для современных игр и профессиональных приложений.
| ВНЕШНИЙ ВИД И ХАРАКТЕРИСТИКИ |
В этой части нашего обзора мы сосредоточим внимание на ключевых элементах ASUS TUF Gaming X670E-Plus, включая ее дизайн и характеристики оборудования.
| ВНЕШНИЙ ВИД И ХАРАКТЕРИСТИКИ |
Упаковка
ASUS TUF Gaming X670E-Plus – это продукт, который стоит внимания еще до того, как вы откроете коробку. Производители ASUS уделили особое внимание упаковке, чтобы сразу дать понять покупателям, что они приобретают высококачественный продукт. Коробка выполнена в черных и серебристых тонах с желтыми акцентами, отражая фирменный стиль линейки TUF Gaming. Логотип TUF Gaming украшает верхнюю часть коробки, что создает впечатление прочности и надежности.

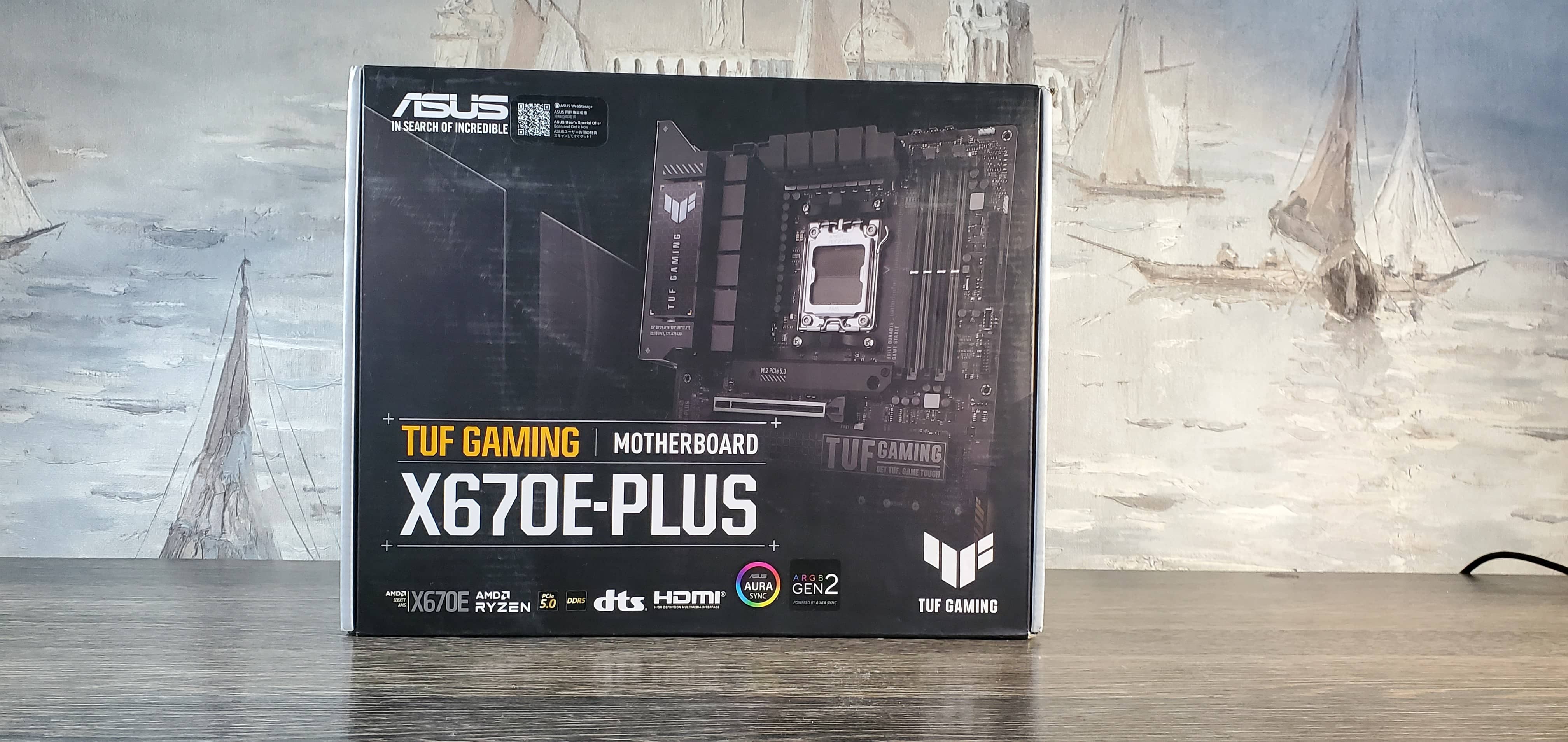

На лицевой стороне коробки вы найдете изображение самой материнской платы, окруженной техническими характеристиками и логотипами, указывающими на совместимость с различными компонентами и технологиями. Это первый сигнал того, что внутри скрывается нечто особенное. Надписи выполнены в четком, читаемом стиле, что позволяет легко найти информацию о ключевых особенностях платы, таких как поддержка процессоров AMD Ryzen 7000 серии, DDR5 памяти и PCIe 5.0.
Открывая коробку, вы сразу ощущаете, что все элементы упакованы с заботой и вниманием к деталям. Внутри находится защитный пенопласт, который обеспечивает сохранность материнской платы и аксессуаров при транспортировке. Это особенно важно для защиты деликатных компонентов, таких как слоты PCIe и порты USB, от возможных повреждений.
Сразу под верхней крышкой коробки вы найдете саму материнскую плату, аккуратно закрепленную в антистатическом пакете. Этот пакет предотвращает накопление статического электричества, которое могло бы повредить электронные компоненты. Плата дополнительно защищена слоем пузырчатой пленки, что гарантирует ее целостность.
Под материнской платой вы найдете раздел с аксессуарами. Каждый элемент имеет свое место, что помогает избежать беспорядка и упростить процесс сборки. Антенна для Wi-Fi, кабели SATA, винты и стойки для M.2 SSD, резиновые прокладки для односторонних M.2 SSD – все это размещено в отдельных пакетах или секциях. Руководство пользователя, диск с драйверами и сертификат надежности также находятся в этом отделении. Интересной деталью является наличие декоративных наклеек TUF Gaming и промо-листовки ASUS WebStorage, которые добавляют немного фирменного стиля и полезной информации.
Элементы упаковки и способ их размещения свидетельствуют о высоком уровне заботы и внимания к деталям со стороны ASUS. Это не просто коробка, это часть опыта владения продуктом, который начинается еще до установки материнской платы в корпус вашего ПК. Упаковка защищает и сохраняет все компоненты, обеспечивая их целостность и готовность к использованию сразу после открытия.

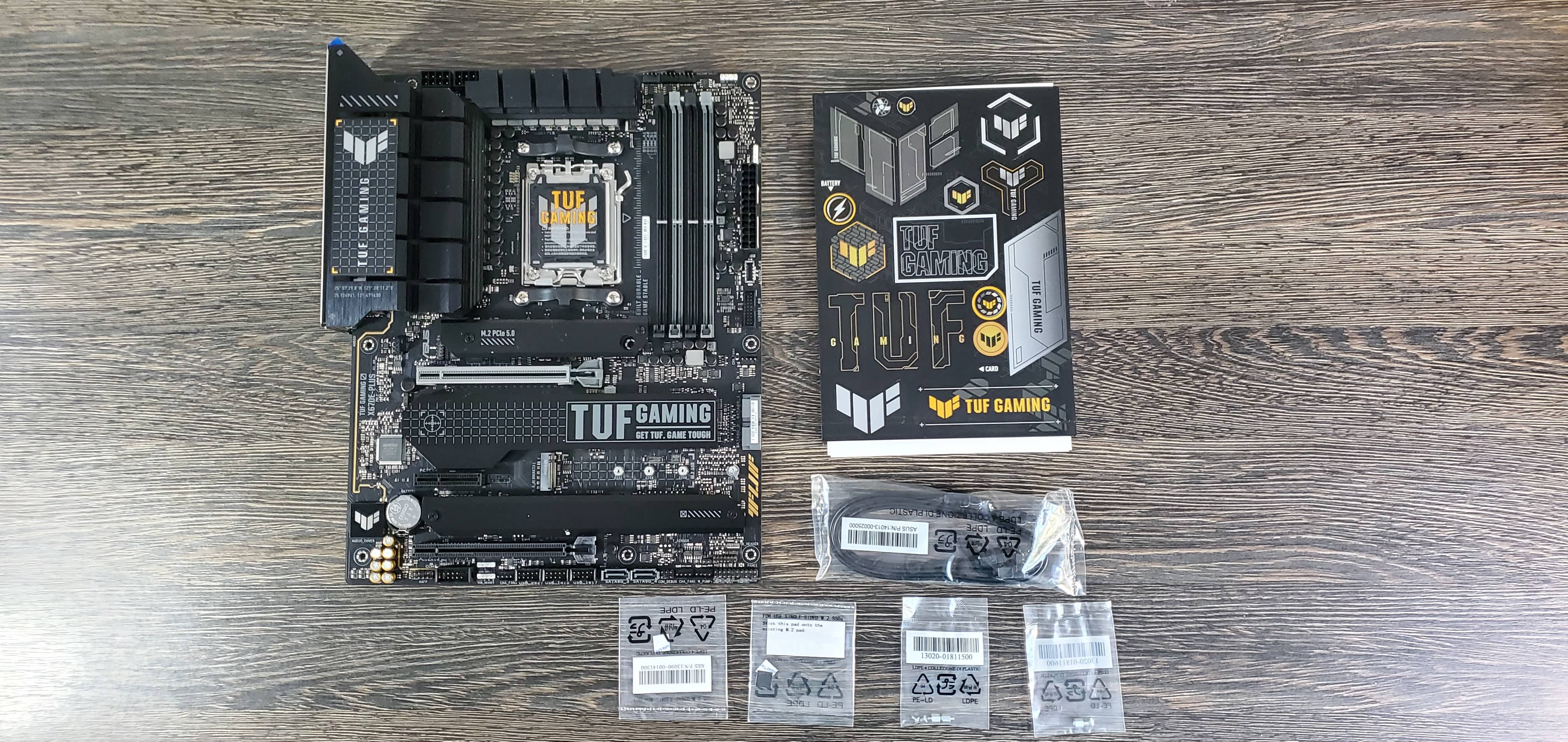

Комплектация
Комплектация материнской платы ASUS TUF Gaming X670E-Plus – это важный аспект, который заслуживает детального рассмотрения. ASUS постарались сделать так, чтобы покупатель получил все необходимое для быстрой и удобной сборки системы.
Первое, что бросается в глаза, это обилие аксессуаров. Wi-Fi антенна, которая идет в комплекте, обеспечивает стабильное беспроводное подключение. Это особенно важно для пользователей, которые планируют использовать свои системы в средах с ограниченным доступом к проводным сетям. Антенна имеет простой и понятный дизайн, что упрощает ее установку и настройку.
Кабели SATA III также входят в комплект. Эти кабели используются для подключения жестких дисков и SSD, обеспечивая высокую скорость передачи данных. Два кабеля позволяют подключить сразу несколько устройств, что расширяет возможности хранения данных на вашем ПК.
Особое внимание заслуживают винты и стойки для M.2 SSD. Эти небольшие, но важные компоненты обеспечивают надежную фиксацию M.2 SSD на материнской плате. Это гарантирует стабильную работу накопителей и предотвращает их случайное отсоединение. Резиновые прокладки для односторонних M.2 SSD добавляют дополнительный клиренс, что позволяет избежать возможных проблем с установкой.
Руководство пользователя и диск с драйверами являются неотъемлемыми частями комплекта. Руководство написано четко и понятно, с подробными иллюстрациями и пошаговыми инструкциями по установке и настройке материнской платы. Диск с драйверами содержит все необходимые программные компоненты для корректной работы платы с различными операционными системами.
Сертификат надежности TUF Gaming – это еще один элемент, который подчеркивает внимание ASUS к качеству своих продуктов. Этот сертификат подтверждает, что плата прошла все необходимые тесты на надежность и долговечность. Он также служит напоминанием о том, что вы приобрели продукт высокого качества.
Декоративные наклейки TUF Gaming и промо-листовка ASUS WebStorage – это приятные бонусы, которые добавляют немного фирменного стиля и полезной информации. Наклейки могут быть использованы для украшения корпуса вашего ПК или других устройств, а промо-листовка содержит информацию о сервисе облачного хранения данных от ASUS.
Вся комплектация тщательно продумана и организована, чтобы обеспечить максимальное удобство при сборке и использовании системы. ASUS позаботились о том, чтобы все необходимые компоненты были под рукой, что позволяет быстро и легко начать работу с материнской платой.

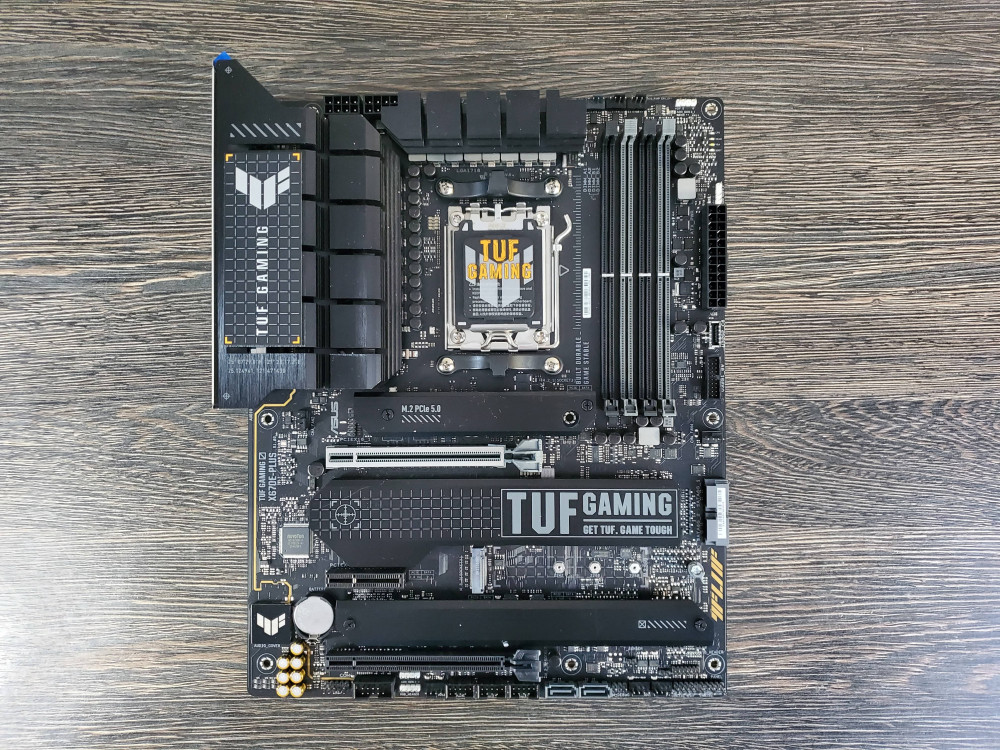

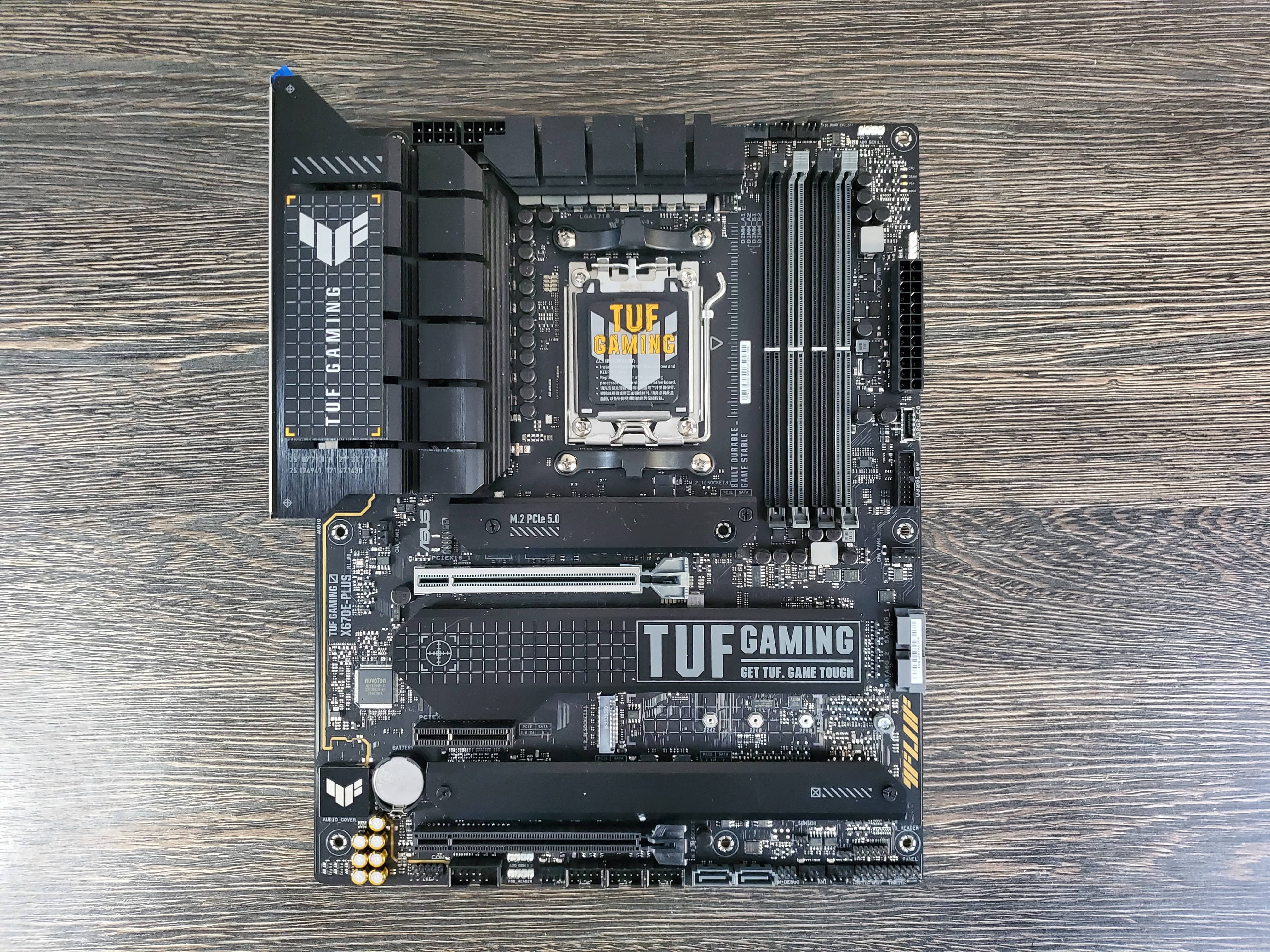

Внешний вид
Внешний вид материнской платы ASUS TUF Gaming X670E-Plus – это не просто вопрос эстетики, но и функциональности. Дизайн платы отражает философию линейки TUF Gaming – прочность, надежность и стиль. Плата выполнена в черных и серых тонах, с небольшими желтыми акцентами, которые добавляют контраста и выделяют ключевые элементы.
Печатная плата (PCB) покрыта крупными черными радиаторами с логотипами TUF Gaming. Эти радиаторы не только придают плате стильный вид, но и выполняют важную функцию по охлаждению компонентов. Радиаторы установлены на VRM (модули регулировки напряжения) и слоты M.2, что обеспечивает эффективное рассеивание тепла и стабильную работу системы.

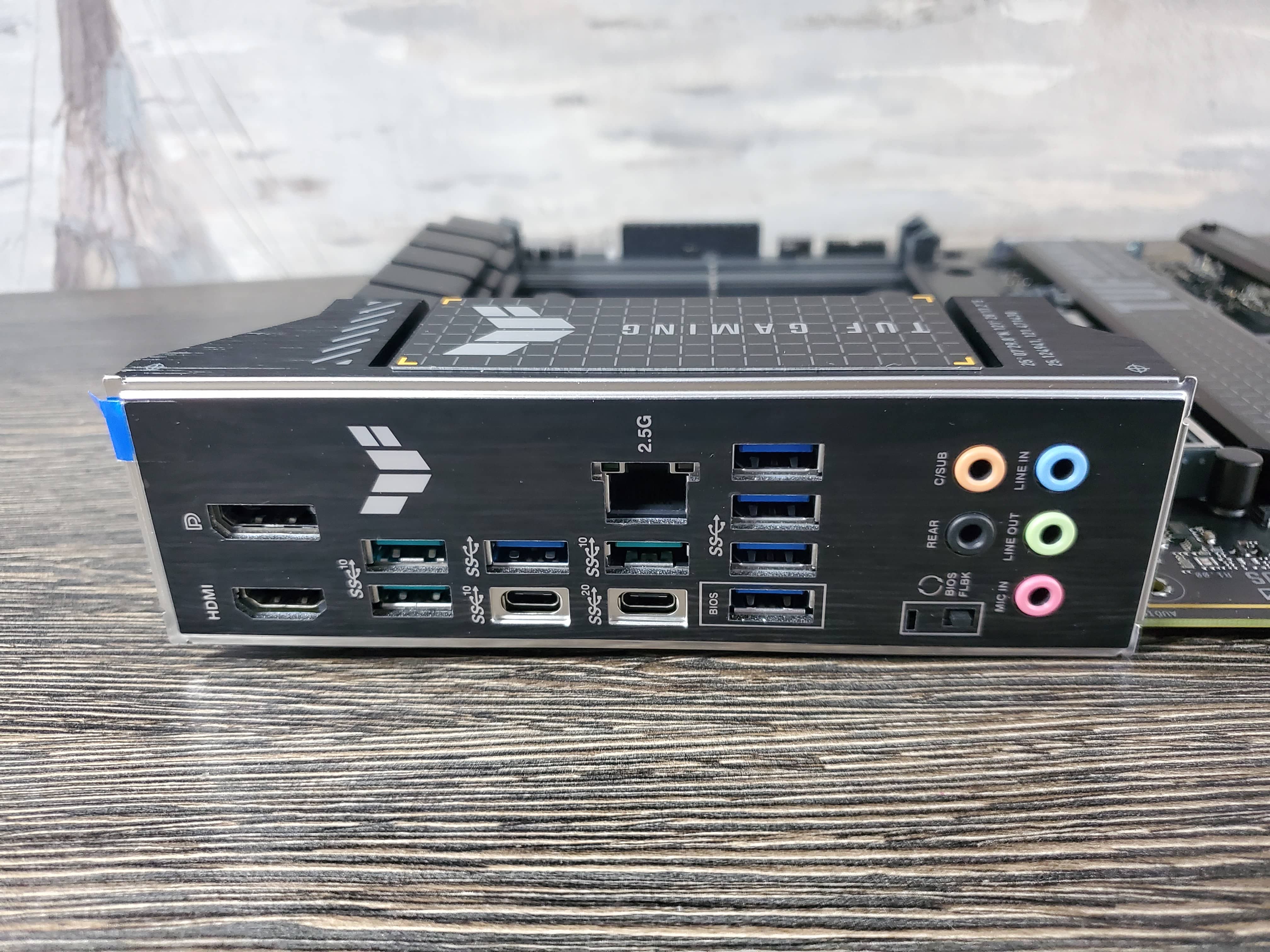

Интегрированный I/O щит – это еще одна важная деталь, которая улучшает внешний вид и упрощает установку. Щит выполнен в черном цвете и украшен логотипом TUF Gaming. Он защищает порты ввода-вывода от пыли и механических повреждений, а также придает плате завершенный вид.
RGB-подсветка на плате представлена довольно скромно. Небольшая RGB-лента расположена в нижней части платы и добавляет немного света, не нарушая общего строгого стиля. Это может разочаровать любителей ярких световых эффектов, но в то же время подчеркивает индустриальный стиль TUF Gaming.
Размещение компонентов на плате также тщательно продумано. Слоты PCIe, порты SATA и M.2, разъемы для питания и подключения вентиляторов – все расположено так, чтобы обеспечить максимальное удобство при сборке и настройке системы. Это особенно важно для пользователей, которые собирают свой ПК самостоятельно и ценят удобство и простоту установки.
Дизайн ASUS TUF Gaming X670E-Plus отражает философию компании – создавать прочные, надежные и стильные продукты. Плата не только выглядит привлекательно, но и обеспечивает высокую производительность и надежность, что делает ее отличным выбором для геймеров и энтузиастов.
Характеристики
Материнская плата ASUS TUF Gaming X670E-Plus обладает впечатляющим набором характеристик, которые делают её одной из лучших в своём классе. Эти характеристики обеспечивают высокую производительность, надёжность и гибкость, что особенно важно для геймеров и энтузиастов.
Поддержка процессоров и памяти

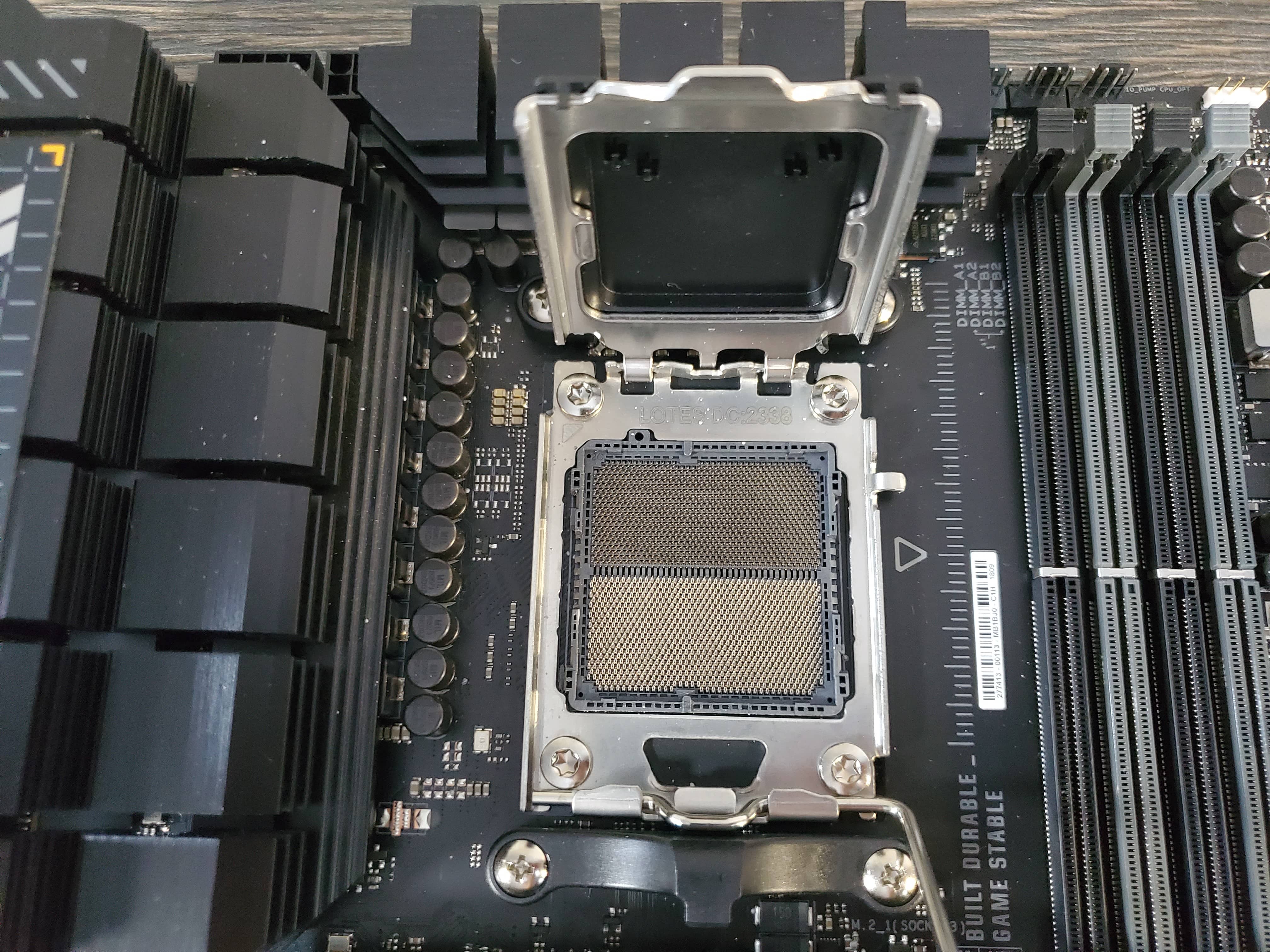

ASUS TUF Gaming X670E-Plus поддерживает новейшие процессоры AMD Ryzen 7000 серии. Это означает, что плата готова к работе с самыми современными и мощными CPU, что обеспечивает высокую производительность в играх и приложениях. Поддержка до 128 ГБ DDR5 оперативной памяти с частотой до 6400 МТ/с позволяет использовать самую быструю и современную память, что ещё больше повышает производительность системы.
Система питания

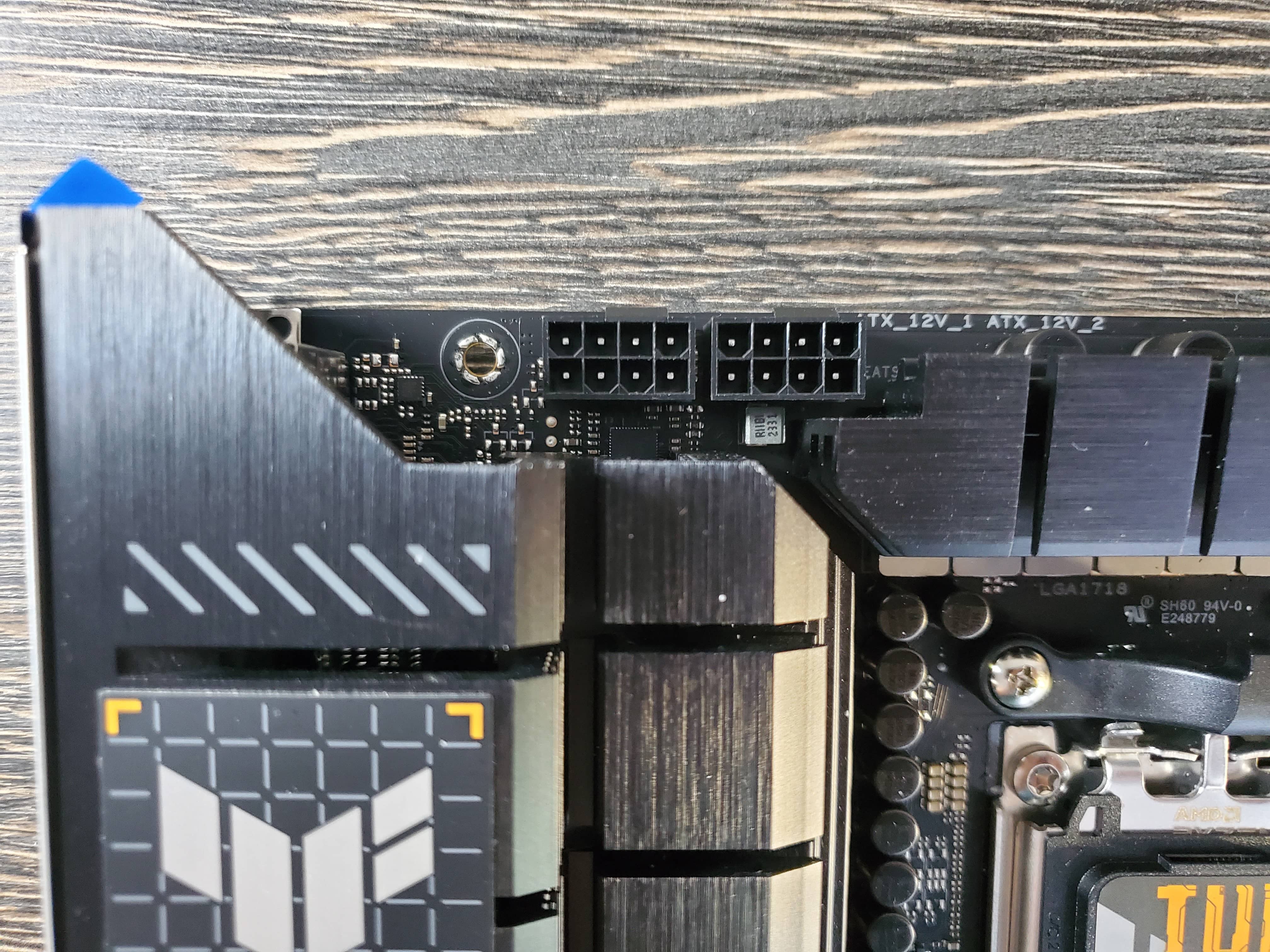

Одной из ключевых особенностей этой платы является её система питания. Она включает в себя 16 фаз питания, что обеспечивает стабильное и надёжное питание всех компонентов. Это особенно важно для стабильной работы системы при высоких нагрузках и при оверклокинге. Плата оснащена технологиями охлаждения VRM, которые помогают поддерживать оптимальные температуры даже при экстремальных нагрузках.
Порты и интерфейсы
ASUS TUF Gaming X670E-Plus оснащена множеством портов и интерфейсов, что обеспечивает широкий выбор для подключения различных устройств. Плата включает следующие порты:
- Два порта USB 3.2 Gen 2×2 Type-C
- Два порта USB 3.2 Gen 2 Type-C
- Три порта USB 3.2 Gen 2 Type-A
- Пять портов USB 3.2 Gen 1 Type-A
Эти порты позволяют подключать множество периферийных устройств, обеспечивая высокую скорость передачи данных и удобство использования. Наличие множества USB-портов различного типа позволяет подключать как современные устройства, так и устаревшие периферийные устройства.
Слоты расширения и накопители
Материнская плата оснащена широким выбором слотов расширения и разъёмов для накопителей. Включены следующие слоты:
- Один слот PCIe 5.0 x16
- Один слот PCIe 4.0 x4
- Один слот PCIe 4.0 x16 (работает в режиме x4)
Поддержка PCIe 5.0 позволяет использовать самые современные видеокарты и накопители с высочайшей скоростью передачи данных. Дополнительные слоты PCIe 4.0 и 3.0 обеспечивают возможность подключения множества устройств, что делает эту плату очень гибкой в плане расширения.
Для хранения данных плата предлагает:

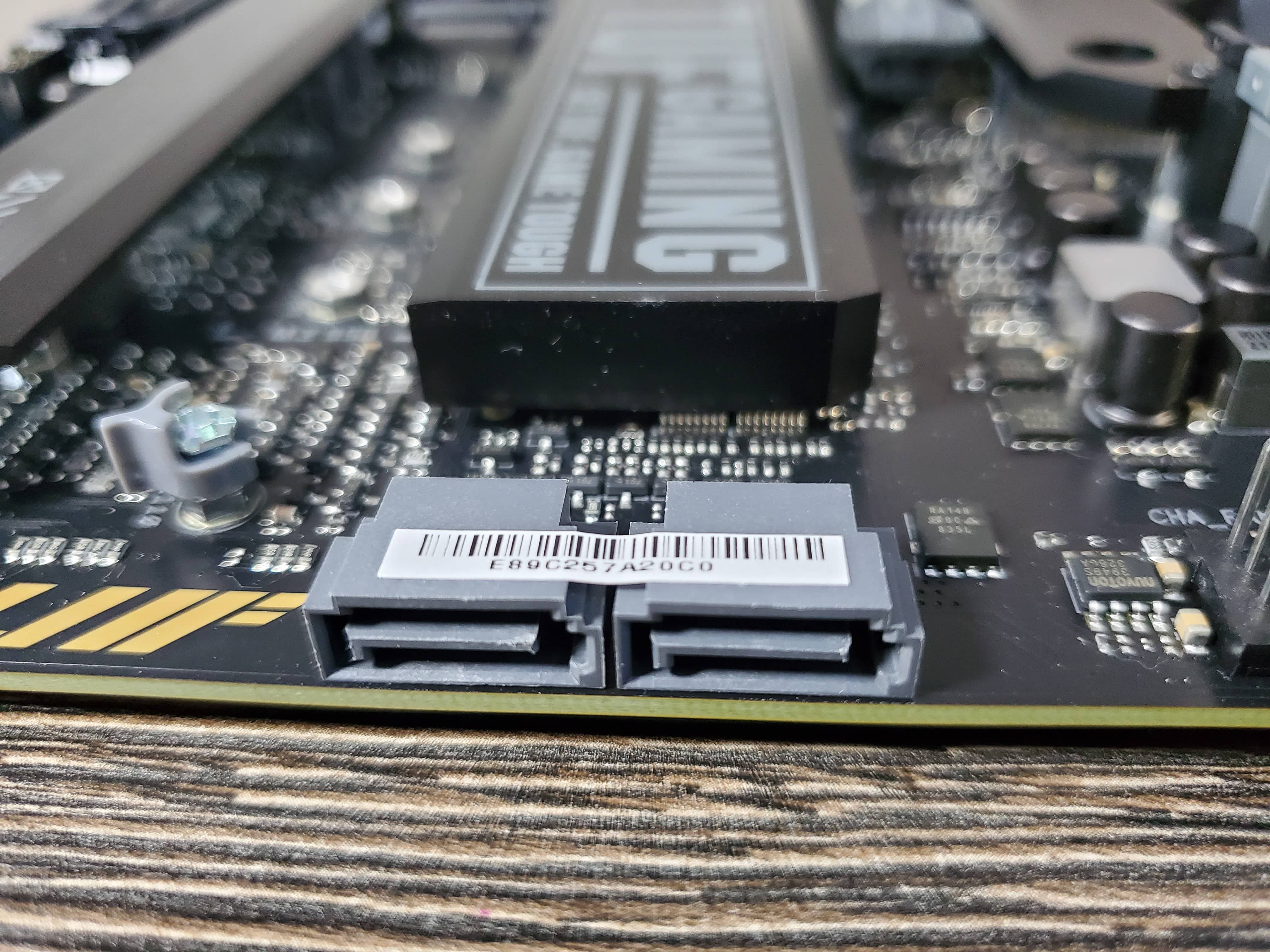

- Четыре порта SATA III
- Один слот PCIe 5.0 x4 M.2
- Два слота PCIe 4.0 x4 M.2
- Один слот PCIe 3.0 x4 M.2 (поддерживает режим SATA)
Эти слоты позволяют подключить как традиционные жесткие диски и SSD, так и самые современные NVMe SSD, обеспечивая высочайшую скорость передачи данных и большой объем хранения.
Сетевые возможности
ASUS TUF Gaming X670E-Plus оснащена современными сетевыми интерфейсами, включая Wi-Fi 6E и 2.5 Gigabit Ethernet. Wi-Fi 6E обеспечивает высокую скорость беспроводного подключения и низкую задержку, что особенно важно для онлайн-игр и стриминга. 2.5 Gigabit Ethernet обеспечивает стабильное и быстрое проводное подключение, что важно для пользователей, которые предпочитают проводные сети для максимальной надёжности и скорости.
Аудио
Материнская плата оснащена высококачественным аудиокодеком Realtek S1220A, который обеспечивает поддержку 7.1-канального звука. Это позволяет наслаждаться высоким качеством звука в играх, фильмах и музыке. Дополнительные аудиовыходы и входы обеспечивают гибкость в подключении аудиоустройств, что делает эту плату отличным выбором для аудиофилов и геймеров.
Охлаждение и теплоотвод
Система охлаждения ASUS TUF Gaming X670E-Plus включает в себя большие радиаторы на VRM и слоты M.2, что обеспечивает эффективное охлаждение даже при высоких нагрузках. Дополнительные разъёмы для вентиляторов позволяют настроить систему охлаждения под свои нужды, обеспечивая стабильную работу системы и предотвращая перегрев.
Прочие функции
Материнская плата также поддерживает множество других функций, таких как:
- AI Overclocking – автоматическая настройка системы для достижения максимальной производительности.
- AI Cooling II – интеллектуальная система охлаждения, которая автоматически настраивает скорость вентиляторов для оптимального охлаждения.
- Core Flex – позволяет гибко настраивать производительность системы, управляя питанием и тепловыми характеристиками.
Все эти функции делают ASUS TUF Gaming X670E-Plus отличным выбором для создания мощной и надёжной игровой системы.
| UEFI |
UEFI (Unified Extensible Firmware Interface) — это современная система базового ввода-вывода, которая пришла на смену традиционному BIOS. UEFI предоставляет пользователям более широкий набор функций и возможностей, улучшая удобство использования и производительность систем. ASUS TUF Gaming X670E-Plus оснащена продвинутым UEFI, который предлагает множество настроек и функций для оптимизации работы системы.
Интуитивно понятный интерфейс
Одним из ключевых преимуществ UEFI является его графический интерфейс. В отличие от старого текстового интерфейса BIOS, UEFI предлагает удобное меню с поддержкой мыши и клавиатуры. Пользователи могут легко навигировать по разделам и настраивать параметры системы. ASUS уделяет особое внимание дизайну интерфейса, делая его понятным и доступным даже для новичков.
Основные функции UEFI
-
EZ Mode и Advanced Mode: UEFI ASUS TUF Gaming X670E-Plus предлагает два режима работы — EZ Mode и Advanced Mode. В EZ Mode пользователи могут быстро получить доступ к основным настройкам системы, таким как порядок загрузки, мониторинг температуры и скорости вентиляторов. Advanced Mode предоставляет более глубокий доступ к параметрам, позволяя настраивать напряжения, частоты и другие характеристики компонентов.
-
AI Overclocking: Эта функция использует алгоритмы искусственного интеллекта для автоматической настройки системы. UEFI анализирует параметры охлаждения и производительности процессора, предлагая оптимальные настройки для достижения максимальной производительности. Пользователи могут использовать предложенные значения или экспериментировать с настройками вручную.
-
AI Cooling II: Интеллектуальная система охлаждения, которая автоматически настраивает скорость вентиляторов на основе температуры процессора и других компонентов. Это позволяет поддерживать оптимальный баланс между производительностью и уровнем шума.
-

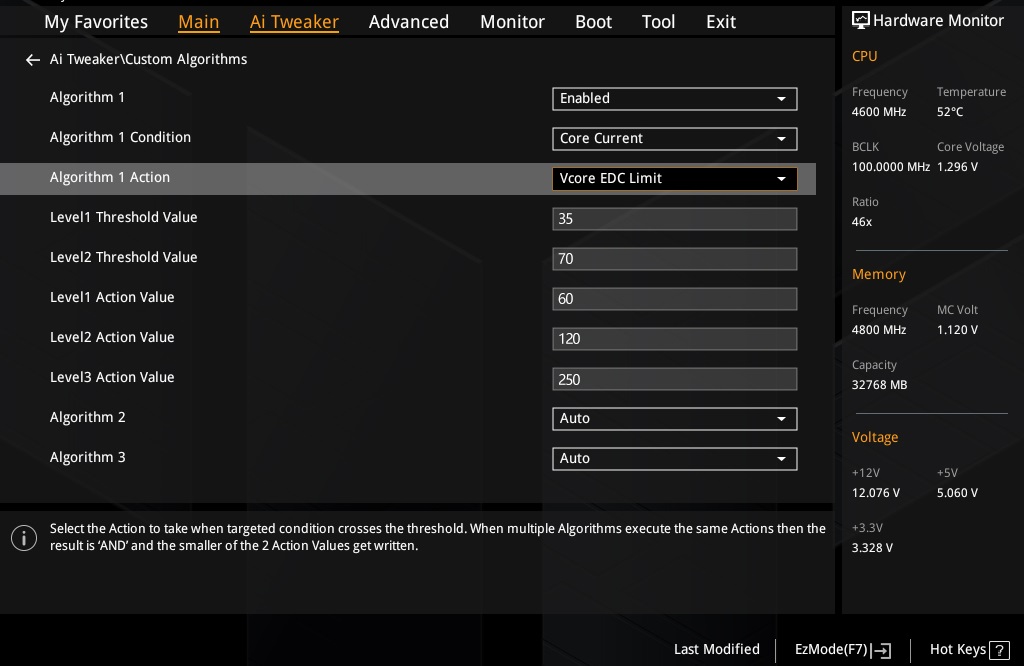

Advanced Tuning Options: Для опытных пользователей UEFI предлагает обширные возможности по настройке системы. Можно изменять напряжения, частоты и тайминги памяти, настраивать параметры энергопотребления и охлаждения. Эти настройки позволяют тонко настроить систему для достижения максимальной производительности или экономии энергии.
Удобство настройки
UEFI ASUS TUF Gaming X670E-Plus делает процесс настройки системы простым и интуитивно понятным. Графический интерфейс позволяет легко настраивать параметры, а наличие предустановленных профилей упрощает процесс для новичков. Например, пользователи могут выбирать между режимами "Performance", "Power Saving" и "Balanced", каждый из которых предлагает оптимальные настройки для различных сценариев использования.
Обновление прошивки
Еще одной важной функцией UEFI является простота обновления прошивки. ASUS TUF Gaming X670E-Plus поддерживает функцию ASUS EZ Flash, которая позволяет обновлять прошивку прямо из интерфейса UEFI, используя USB-накопитель. Это делает процесс обновления быстрым и безопасным, уменьшая риск повреждения системы.
Безопасность
UEFI также предлагает улучшенные функции безопасности. Например, Secure Boot обеспечивает защиту от загрузки неподписанных или вредоносных программ, что помогает предотвратить несанкционированный доступ и улучшает общую безопасность системы.
UEFI материнской платы ASUS TUF Gaming X670E-Plus — это мощный инструмент, который предоставляет пользователям широкие возможности по настройке и оптимизации системы. Интуитивно понятный интерфейс, интеллектуальные функции, такие как AI Overclocking и AI Cooling II, а также продвинутые параметры настройки делают эту плату отличным выбором как для новичков, так и для опытных пользователей.
| ТЕСТОВАЯ ЧАСТЬ |
| Тестовая конфигурация | |
| Тестовые стенды |
ASUS TUF Gaming X670E-Plus ROG STRIX X670E-I GAMING WIFI Kingston XS2000 Portable SSD 1 TB- оптимальное решение для тестов разных конфигураций |
| Мультимедийное оборудование |
Блок питания Seasonic PRIME TX-1000 Система охлаждения: DeepCool LS720 WH Корпус: DeepCool CH510 WH |
| Программная конфигурация |
|
| Операционная система | Windows 10 21H2/ Windows 11 |
| Графический драйвер |
GeForce Game Ready Driver | 556.12 |
| Программы мониторинга |
MSI Afterburner |

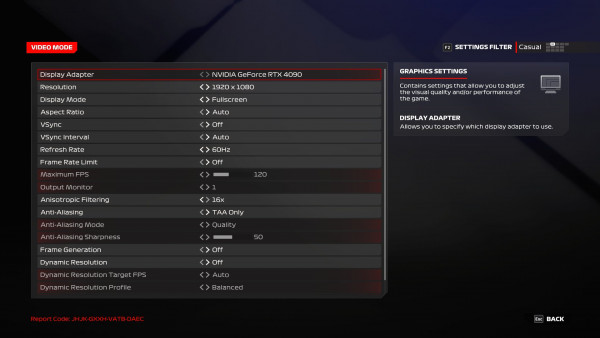

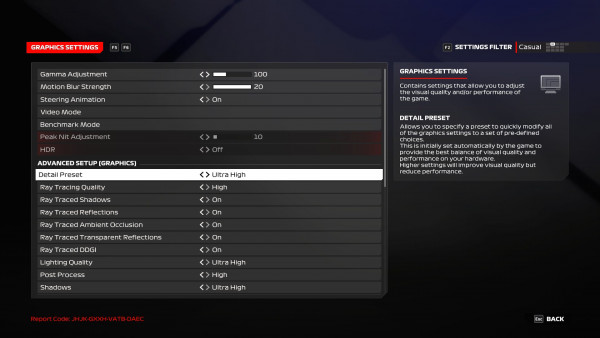

| F1 24 |
Процессоры тестировались при разрешении 1920х1080

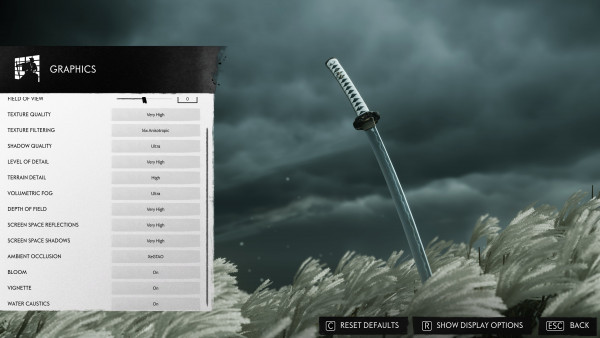

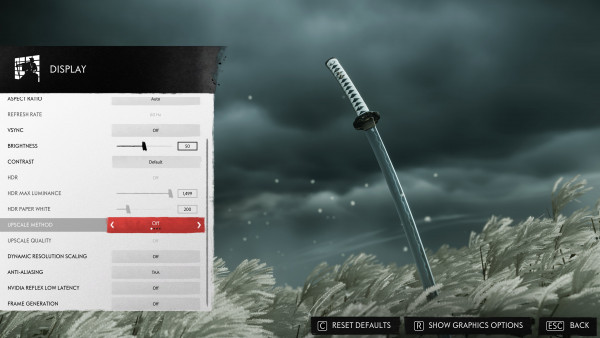

| Ghost of Tsushima DIRECTOR'S CUT |
Процессоры тестировались при разрешении 1920х1080

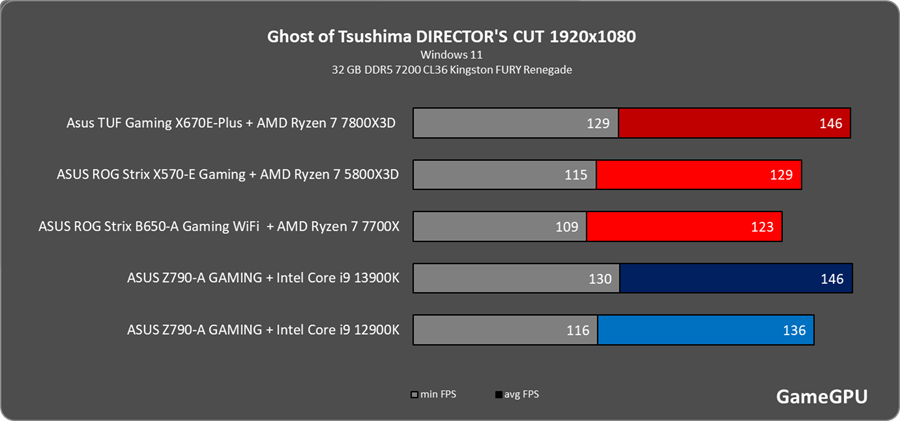

В игре Ghost of Tsushima DIRECTOR'S CUT система с Ryzen 7 7800X3D показывает минимальные 129 FPS и средние 146 FPS, что превосходит результаты всех других протестированных систем. Особенно заметен прирост производительности по сравнению с системой на базе Ryzen 7 7700X, что свидетельствует о превосходной оптимизации и мощности 7800X3D.

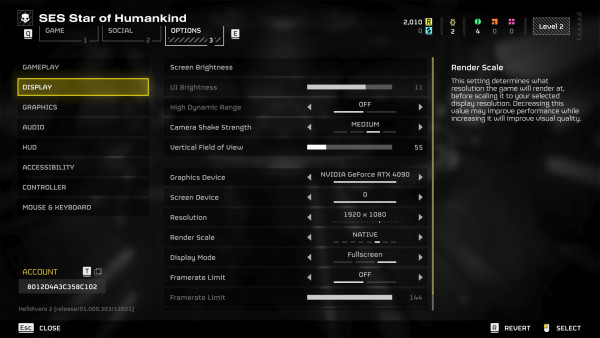

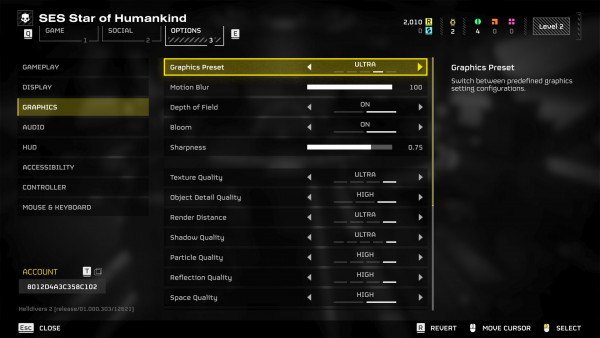

| HELLDIVERS 2 |
Процессоры тестировались при разрешении 1920х1080
Для игры HELLDIVERS 2 Asus TUF Gaming X670E-Plus с Ryzen 7 7800X3D обеспечивает выдающиеся минимальные 171 FPS и средние 200 FPS. Это самые высокие показатели среди всех протестированных систем, что делает данное сочетание идеальным для высоких настроек графики и плавного игрового процесса. Даже мощные системы на базе Intel Core i9 13900K и AMD Ryzen 7 5800X3D отстают от Ryzen 7 7800X3D в этом тесте.

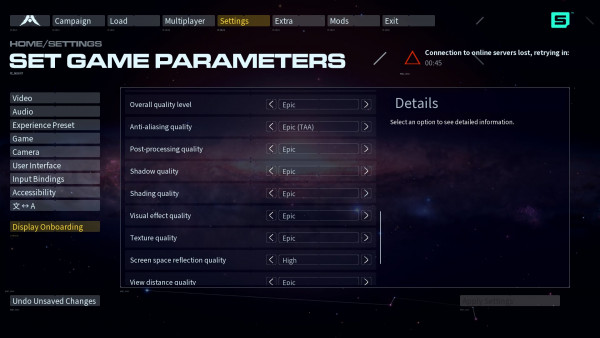

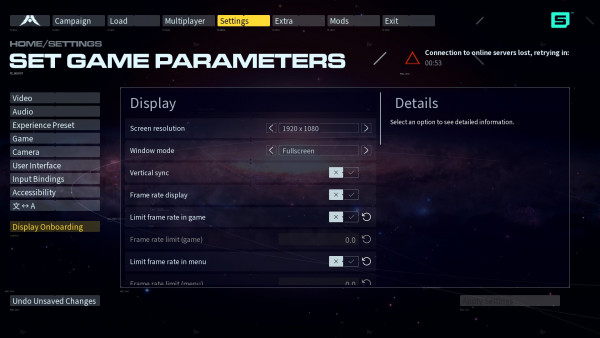

| Homeworld 3 |
Процессоры тестировались при разрешении 1920х1080

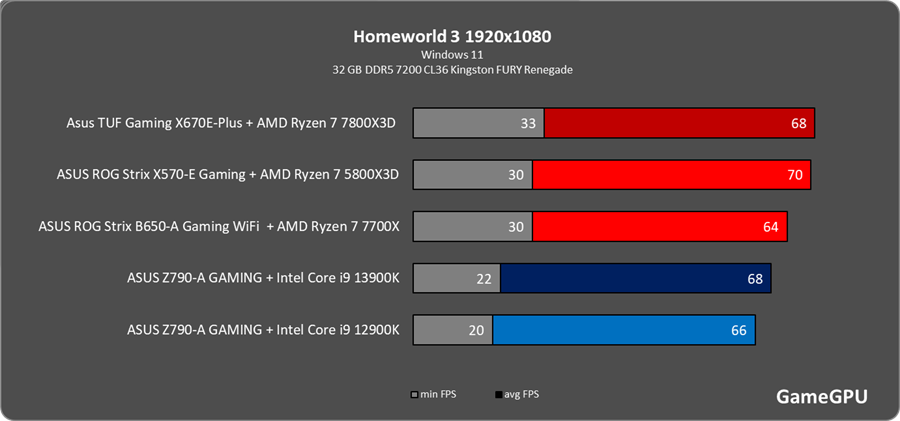

В игре Homeworld 3 Ryzen 7 7800X3D показывает минимальные 33 FPS и средние 68 FPS, что лучше результатов на базе Intel Core i9 12900K и 13900K. Эта игра демонстрирует значительное преимущество системы на базе AMD, особенно в плане минимальных значений FPS, что важно для избежания лагов и подвисаний в критические моменты.

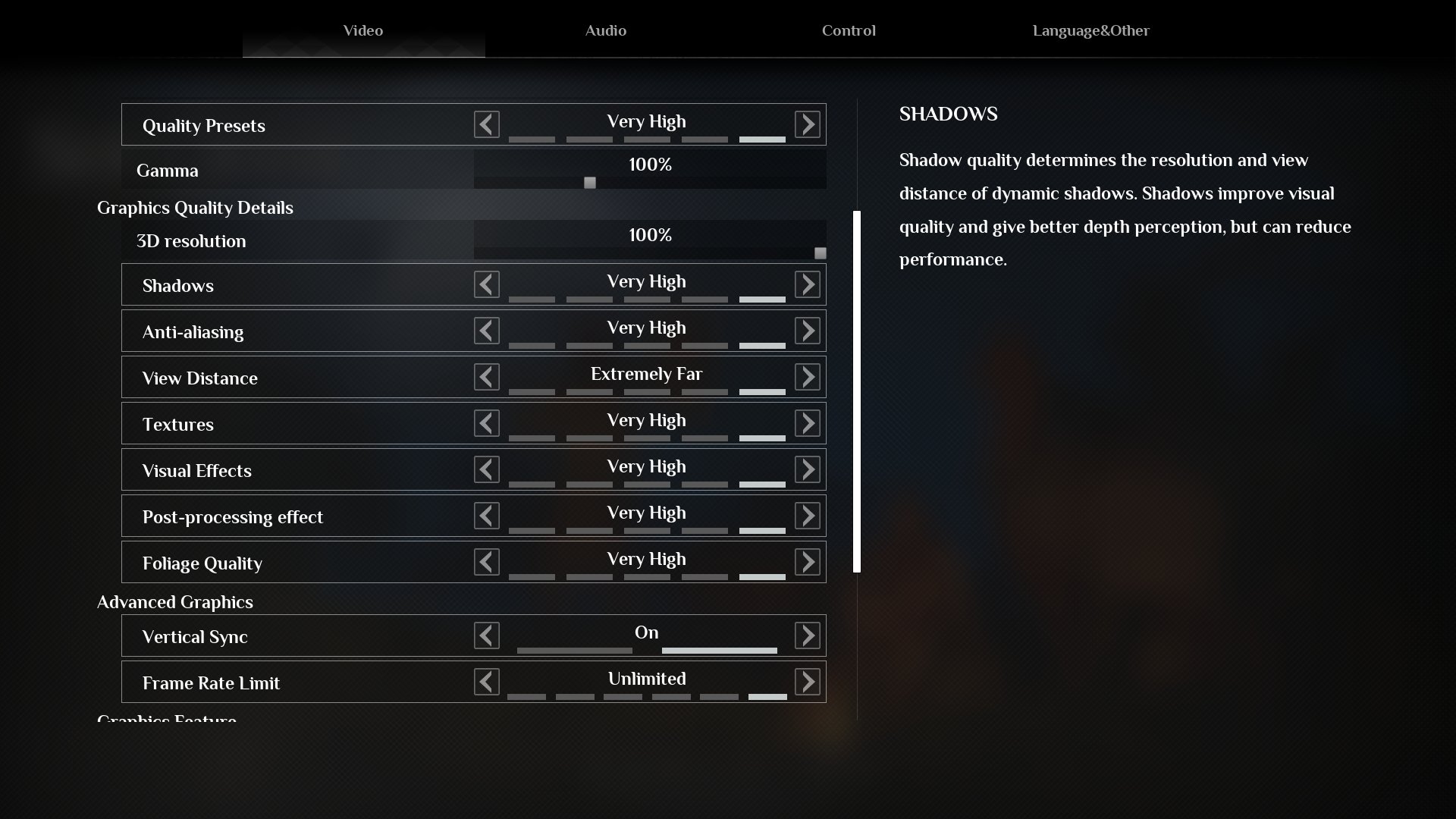

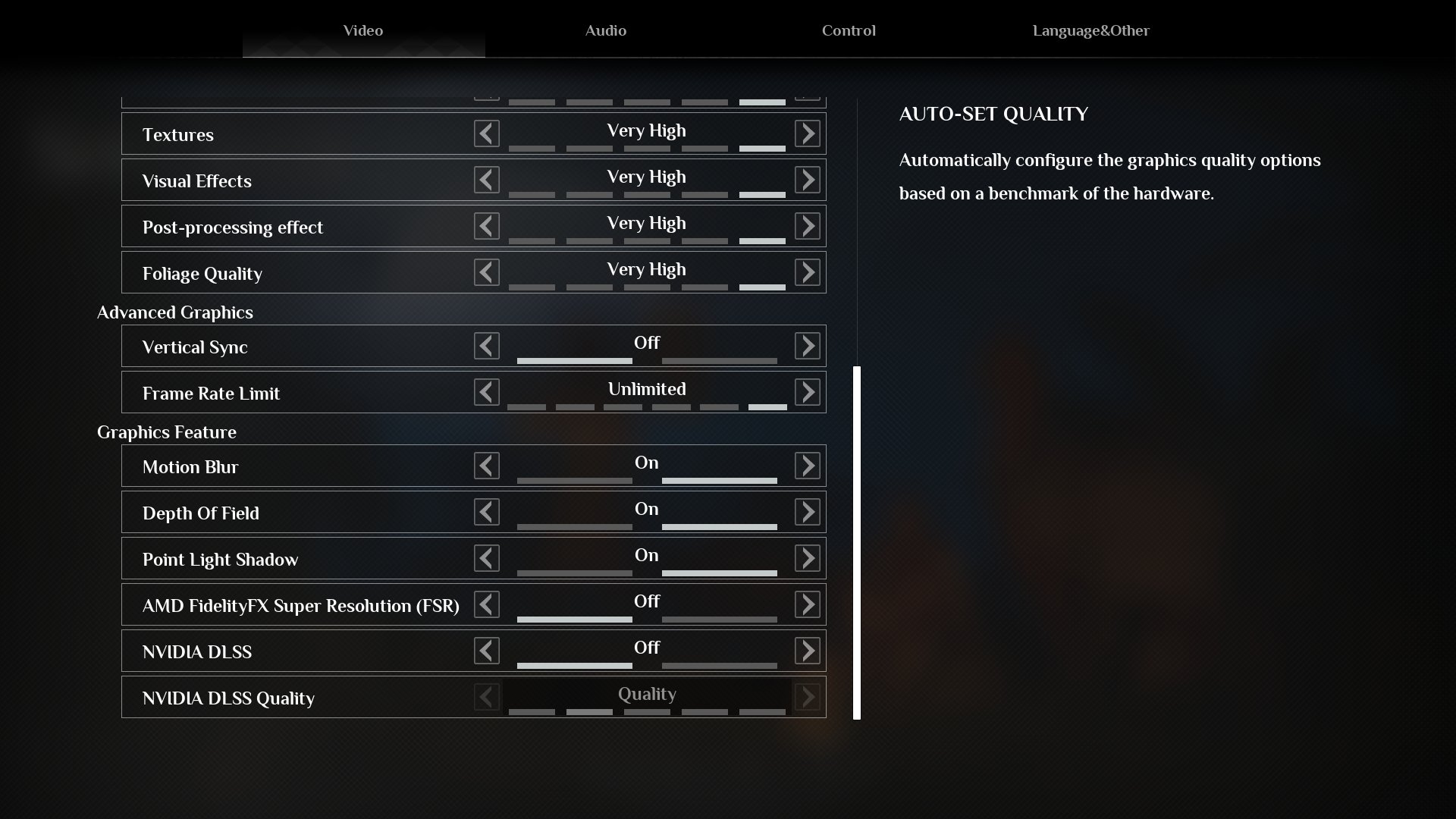

| Soulmask |
Процессоры тестировались при разрешении 1920х1080
В игре Soulmask система с Ryzen 7 7800X3D достигает минимальных 243 FPS и средних 275 FPS, показывая лучшие результаты среди всех систем. Сравнение с Intel Core i9 13900K, который достигает минимальных 241 FPS и средних 263 FPS, показывает, что AMD система имеет незначительное, но устойчивое преимущество в этой игре.

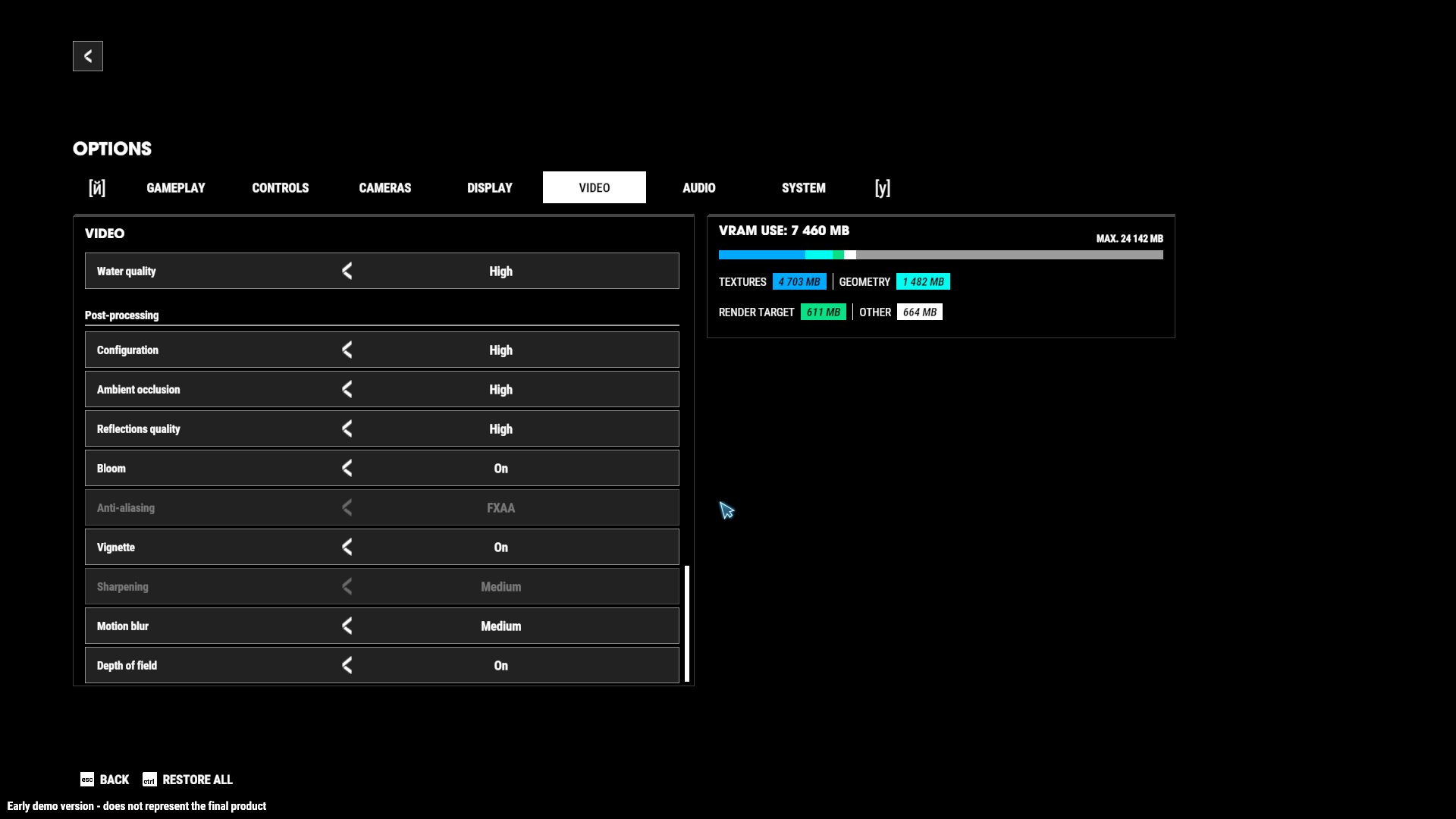

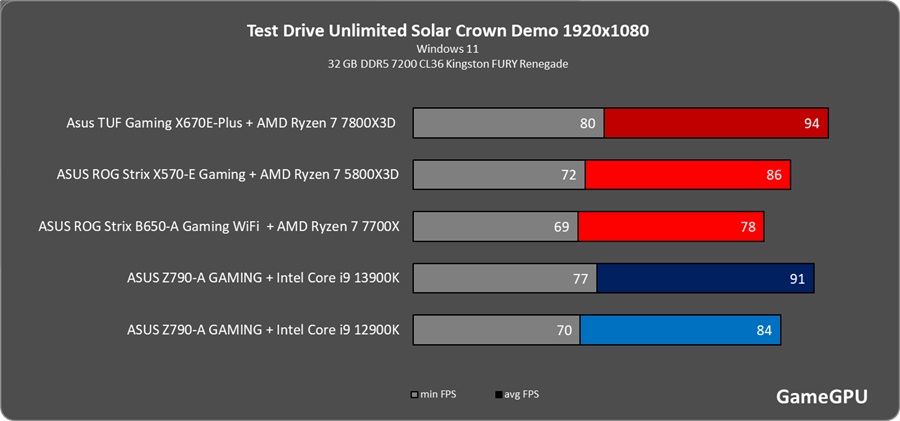

| Test Drive Unlimited Solar Crown Demo |
Процессоры тестировались при разрешении 1920х1080
| ЗАКЛЮЧЕНИЕ |
Материнская плата ASUS TUF Gaming X670E-Plus в сочетании с процессором AMD Ryzen 7 7800X3D является выдающимся выбором для создания высокопроизводительной и надежной игровой системы. Это сочетание демонстрирует впечатляющие результаты в различных игровых сценариях, обеспечивая высокие минимальные и средние значения FPS, что особенно важно для плавного и стабильного игрового процесса.
Производительность
В различных тестах и играх система с AMD Ryzen 7 7800X3D показывает превосходные результаты, часто превосходя аналогичные системы на базе Intel Core i9. Например, в таких играх, как F1 24 и Ghost of Tsushima DIRECTOR'S CUT, эта комбинация обеспечивает стабильные и высокие показатели FPS, что говорит о её отличной оптимизации и мощных вычислительных возможностях.
Разгон и Оперативная Память
Одним из ключевых аспектов, позволяющих раскрыть потенциал этой системы, является разгон оперативной памяти. С поддержкой технологий, таких как EXPO (Extended Profiles for Overclocking), пользователи могут легко активировать высокопроизводительные настройки памяти, что значительно улучшает общую производительность системы. Использование качественных модулей памяти, таких как Kingston Fury, позволяет достичь высоких частот и стабильной работы, что является важным фактором для геймеров и энтузиастов.
Надежность и Долговечность
ASUS TUF Gaming X670E-Plus, будучи частью линейки TUF, отличается повышенной надежностью и долговечностью. Использование высококачественных компонентов, таких как военные TUF-дроссели и конденсаторы, а также продуманная система охлаждения, обеспечивает долгий срок службы и стабильную работу даже при высоких нагрузках.
ASUS TUF Gaming X670E-Plus в сочетании с процессором AMD Ryzen 7 7800X3D является отличным выбором для тех, кто ищет высокопроизводительную, надежную и гибкую платформу для создания игровой или рабочей системы. Эта комбинация предлагает выдающуюся производительность, отличные возможности для разгона и стабильную раб
