Разборка NVIDIA RTX A4000 демонстрирует графический процессор GA104-875, память GDDR6 и крошечную печатную плату

Автор cybertron, 15 Август 2021. Опубликовано в Железо

Пользователь Reddit по имени snake-robot имеет на руках графический процессор Nvidia RTX A4000, профессиональной видеокарте среднего уровня. Snake-robot решил разобрать видеокарту, чтобы показать, как эта модель выглядит изнутри.

NVIDIA RTX A4000, Источник: u / snake-robot

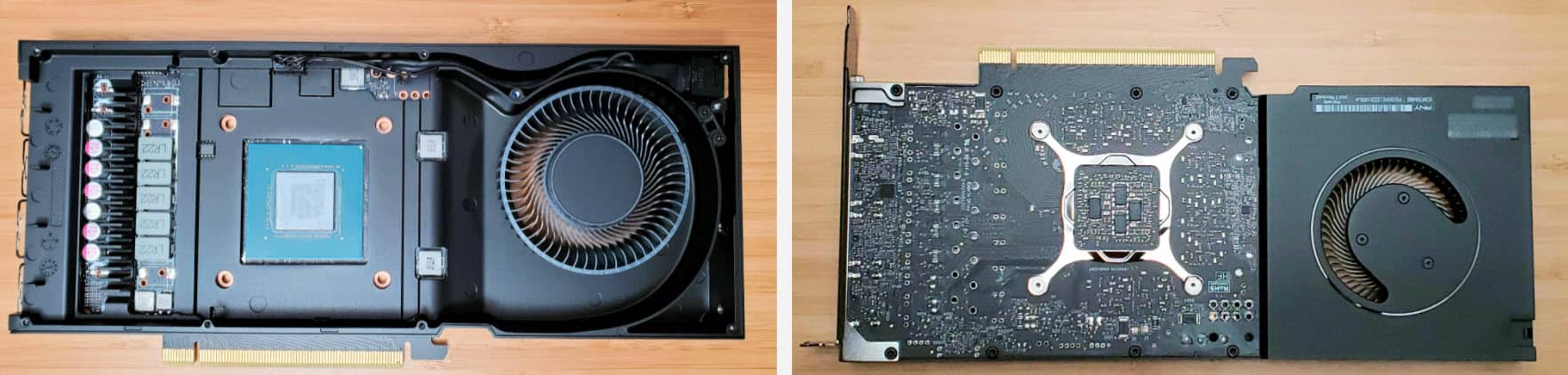

NVIDIA RTX A4000 выпускается в полноразмерном форм-факторе с одним слотом. Видеокарта оснащена нагнетательным вентилятором, который обеспечивает циркуляцию воздуха внутри кожуха кулера как с верхней, так и с нижней стороны. Задняя пластина выходит за пределы печатной платы и имеет снизу вырез для нагнетателя-вентилятора. VRM также покрыты единственным радиатором, который также является частью корпуса.

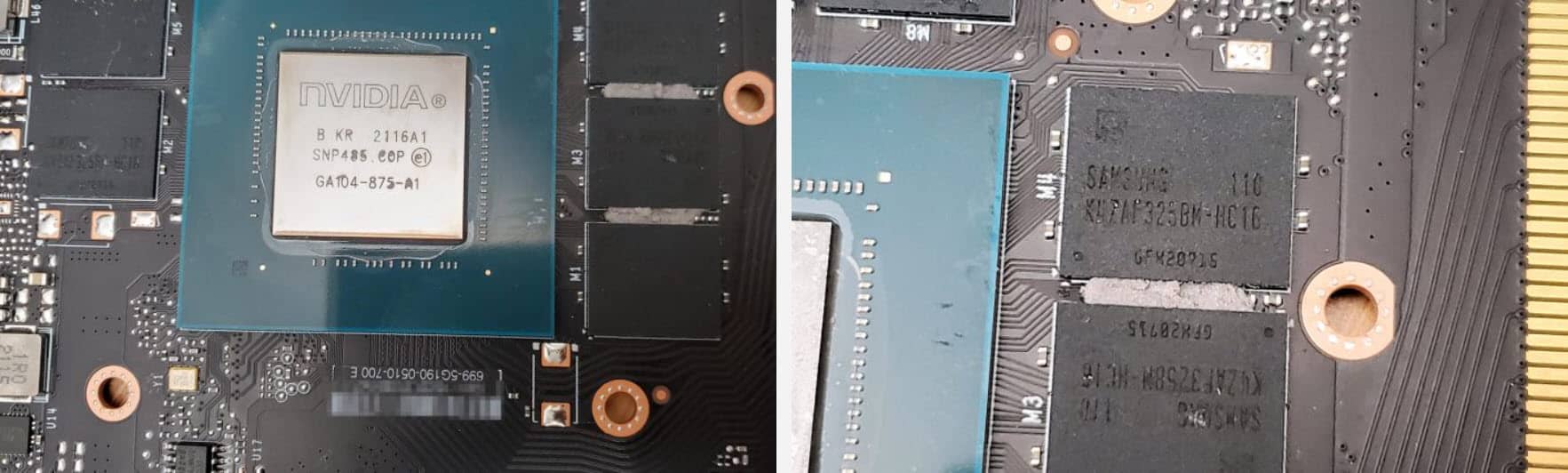

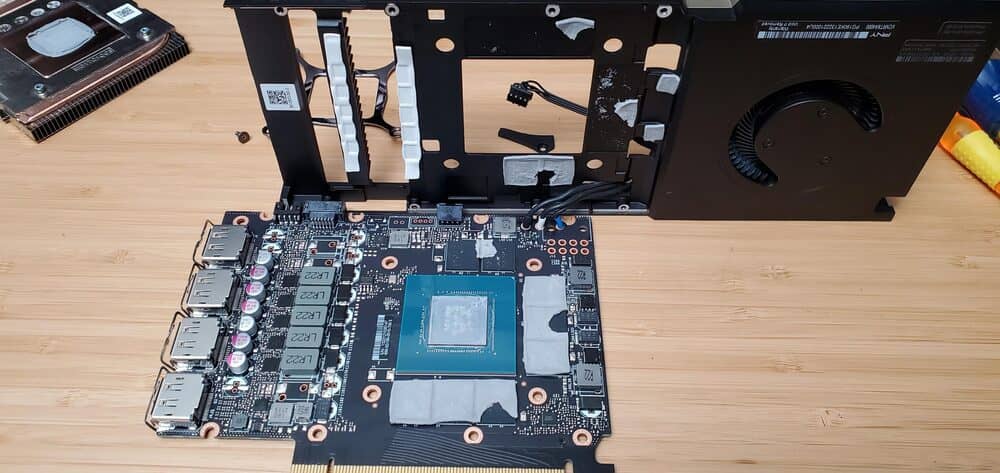

Под кожухом находится очень компактная печатная плата, почти такая же маленькая, как AMD Radeon R9 Nano. Сама карта оснащена ядром графического процессора NVIDIA GA104 в его полнофункциональной конфигурации с 6144 ядрами и впечатляющей шиной памяти GDDR6 объемом 16 ГБ со скоростью до 16 Гбит / с с общей пропускной способностью 448 ГБ / с. Карта имеет TDP 140 Вт, который подается через один 6-контактный разъем и расположен за пределами печатной платы с удлинительными кабелями, проложенными в кожухе. Что касается VRM, карта питается от 6 + 2 фаз и имеет четыре выхода дисплея, каждый из которых является портом дисплея 1.4a.
