Обзор и тестирование материнской платы ASUS ROG CROSSHAIR X670E HERO

В нашем обзоре мы рассмотрим материнскую плату ASUS ROG CROSSHAIR X670E HERO. Мы изучим основные характеристики и возможности этой материнской платы, а также проведем тестирование производительности в нескольких популярных играх.

В данном подразделе нашего обзора выявляются основные аспекты ASUS ROG CROSSHAIR X670E HERO, такие как внешний вид и аппаратную конфигурацию.

Asus ROG (Republic of Gamers) - это один из наиболее известных брендов игровых устройств в мире. Бренд был создан компанией Asus в 2006 году, и с тех пор стал популярным среди геймеров и энтузиастов игр. История создания бренда Asus ROG началась в 2005 году, когда компания Asus решила сфокусироваться на создании продукции для геймеров. Компания заметила, что игроки нуждаются в высококачественных устройствах с быстрой производительностью, высокой скоростью передачи данных и дополнительными функциями для повышения комфорта игры.

В 2006 году Asus запустила бренд ROG, который стал флагманской линейкой продукции для геймеров. ROG предложил набор продуктов, включающий в себя материнские платы, видеокарты, мониторы, наушники, клавиатуры и мыши. Первыми продуктами, выпущенными под брендом ROG, были материнские платы. Они были специально разработаны для геймеров, которые хотели получить максимальную производительность и стабильность при игре в компьютерные игры. Материнские платы ROG имели множество функций, включая поддержку процессоров Intel и AMD, множественные слоты для видеокарт, множество портов USB, высокоскоростную передачу данных и встроенный звуковой процессор.

Первым продуктом под брендом Asus ROG стала материнская плата Crosshair, представленная в 2006 году. Она была разработана специально для платформы AMD и основывалась на чипсете NVIDIA nForce 590 SLI. Материнская плата Crosshair была нацелена на геймеров и энтузиастов, предлагая максимальную производительность и возможности для тонкой настройки. В том же году была выпущена материнская плата Maximus, созданная на базе чипсета Intel X48. Сегодня в ассортименте ROG есть материнские платы для процессоров Intel и AMD, включая модели Maximus, Strix и Formula.

В 2007 году Asus ROG выпустила первый ноутбук G1, который предлагал высокую производительность и был оснащен дискретным графическим адаптером NVIDIA GeForce 7700. Это стало отправной точкой для развития геймерской линейки ноутбуков Asus ROG. Сегодня ROG предлагает большой выбор игровых ноутбуков, включая модели Zephyrus, Strix и Scar.

В 2011 году компания выпустила первый графический ускоритель под брендом ROG – Matrix GTX 580. Эта видеокарта имела уникальный дизайн и предлагала множество возможностей для разгона и оптимизации производительности. С тех пор было выпущено множество моделей видеокарт, включая ROG Strix, Poseidon и Matrix серии, основанные на графических чипах от NVIDIA и AMD.

Коробка выполнена в стиле ASUS ROG, что дополнительно подчеркивает ее принадлежность к этому бренду. Она выполнена в черно-красных тонах и украшена графическими элементами, отображающими символику ROG.:

Материнская плата ASUS ROG CROSSHAIR X570E HERO имеет стильный внешний вид, сочетающий в себе черно-красные тона и эффектное LED-освещение, которое можно настроить с помощью специального ПО для управления подсветкой.

Материнская плата ASUS ROG CROSSHAIR X670E HERO разработана с учетом потребностей геймеров и предлагает впечатляющие возможности для обеспечения оптимального температурного режима и максимальной производительности компонентов системы. Массивные радиаторы VRM, чипсета и модулей M.2 гарантируют эффективное охлаждение компонентов, даже при интенсивных нагрузках, что обеспечивает стабильную работу системы на долгие периоды времени.

ASUS ROG CROSSHAIR X670E HERO имеет четыре модуля DIMM DDR5, которые поддерживают максимальный объем до 64 гигабайт и частоту до 6400 МГц, обеспечивая максимальную производительность системы. Для файловой подсистемы материнская плата поддерживает три слота M.2 PCIe 5.0/4.0 x4 и шесть портов SATA 6 Гбит/с.

Кроме того, в комплекте с материнской платой идет PCIE 5.0 плата расширения, которая поддерживает два скоростных NVMe, расширяя возможности хранения данных и обеспечивая быстрый доступ к ним.

ASUS ROG CROSSHAIR X670E HERO - это материнская плата нового поколения, которая готова к современным вызовам в области игр и вычислительной мощности. Она оснащена новейшим AMD Socket AM5, который поддерживает процессоры AMD Ryzen серии 7000.

Socket AM5 - это новый разъем, созданный AMD для следующего поколения процессоров Ryzen. Этот разъем имеет более высокую скорость передачи данных и более высокую мощность, что позволяет использовать более мощные процессоры и компоненты системы, что способствует достижению максимальной производительности в играх и других задачах.

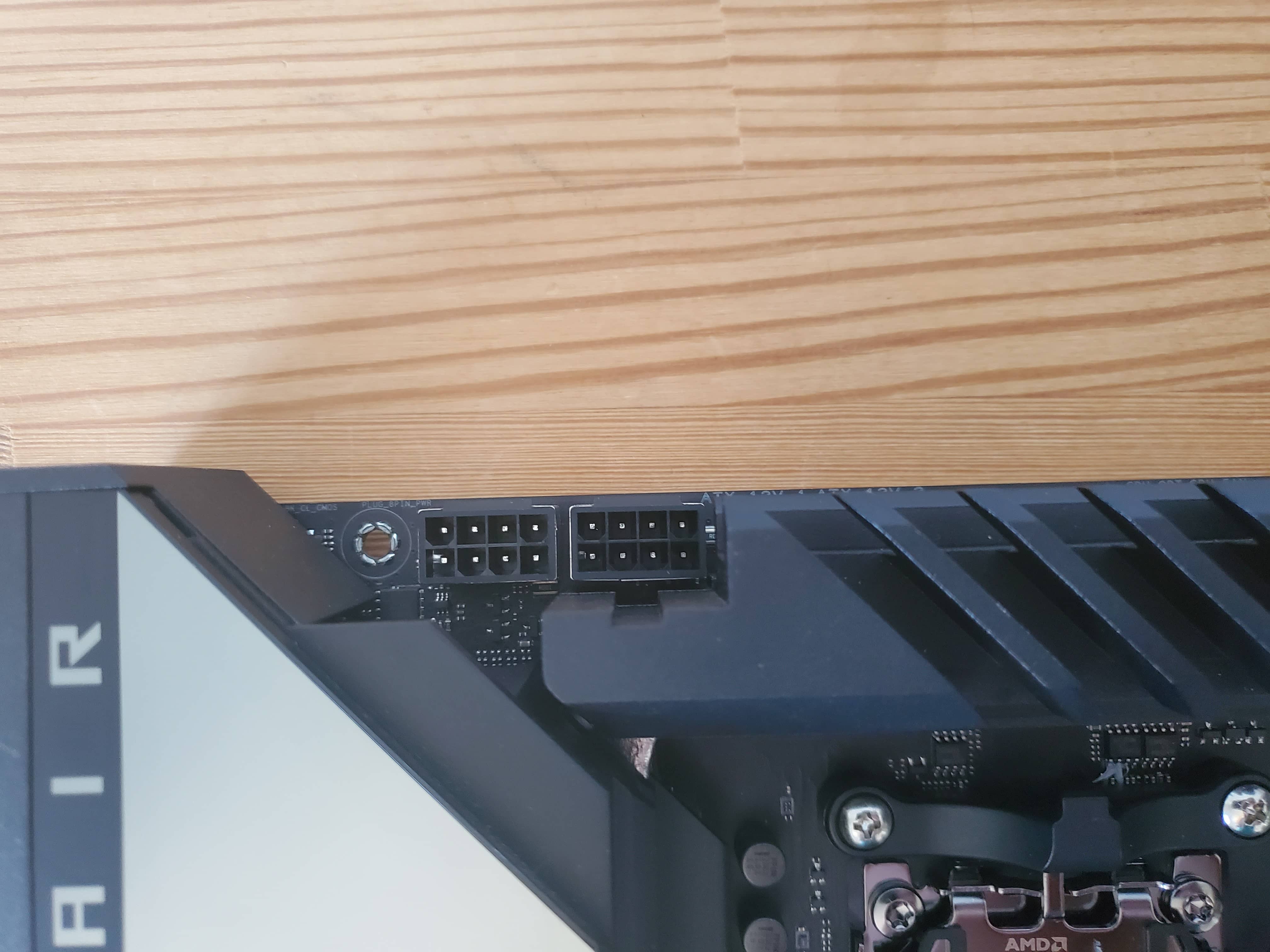

ASUS ROG CROSSHAIR X670E HERO является материнской платой, которая предназначена для работы с мощными многопоточными процессорами AMD Ryzen серии 7000. Для обеспечения надежной работы таких процессоров, материнская плата оснащена высоконадежной питающей системой с 16 силовыми модулями.

Эта питающая система разработана специально для обеспечения максимальной стабильности и производительности при использовании процессоров с высоким потреблением энергии. Она обеспечивает стабильное напряжение на процессоре и других компонентах системы, что способствует максимальной производительности и предотвращает повреждение компонентов при скачках напряжения.

16 силовых модулей, которые используются в питающей системе, гарантируют эффективное распределение питания между компонентами системы и обеспечивают максимальную стабильность работы системы. Более того, эта питающая система обеспечивает большую эффективность и экономию энергии, что является важным фактором для создания эффективных и экологически чистых игровых систем.

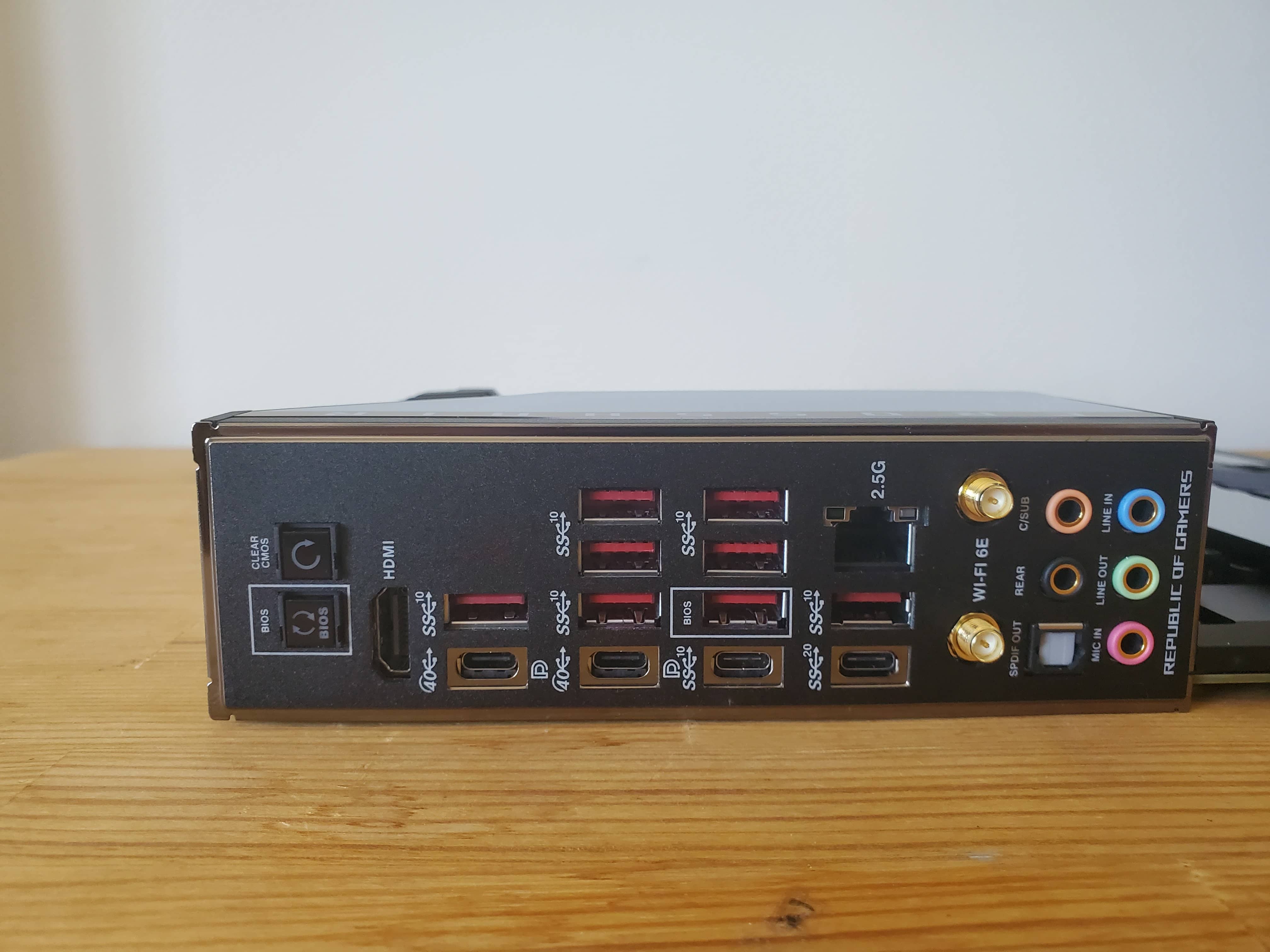

Материнская плата ASUS ROG CROSSHAIR X670E HERO предлагает широкий выбор портов и интерфейсов на задней панели, что делает ее идеальным выбором для игроков и профессионалов, которым нужна высокая производительность и максимальная функциональность.

Одной из главных особенностей задней панели является наличие HDMI-порта и четырех портов USB4 Type-C с пропускной способностью 40 Гбит/с. Это обеспечивает возможность подключения к материнской плате различных устройств, таких как мониторы с высоким разрешением или внешние накопители, и осуществления высокоскоростной передачи данных между ними.

Кроме того, материнская плата также оснащена интерфейсами Wi-Fi 6E и 2.5G Ethernet, которые обеспечивают максимальную скорость передачи данных в сети. Это позволяет обеспечить высокую производительность при игре в сетевые игры или работе с высококачественными видео- и аудиоконтентами.

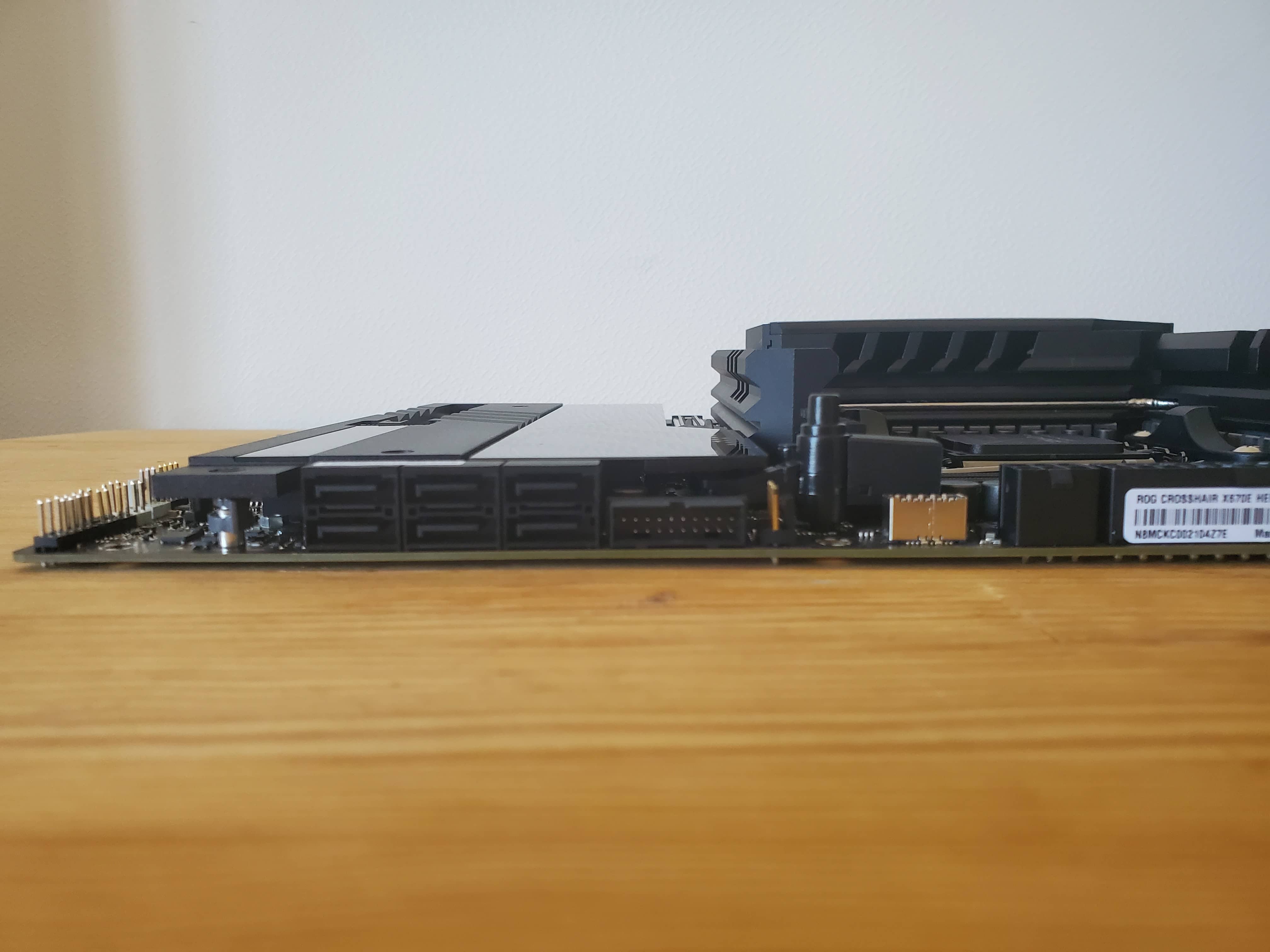

Материнская плата ASUS ROG CROSSHAIR X670E HERO предлагает удобное расположение портов и интерфейсов для удобства подключения и максимальной эффективности работы компонентов системы. В частности, 6 портов SATA 6 Гбит/с и один порт USB 3.0 расположены вдоль торцевой платы очень компактно, что обеспечивает минимальное использование пространства внутри корпуса системы и удобство при установке и обслуживании.

ASUS ROG CROSSHAIR X670E HERO - это материнская плата нового поколения, которая предлагает множество функций для обеспечения максимальной производительности и удобства использования. Одними из таких функций являются цифровой дисплей для пост-кодов, кнопка включения и Flex Key.

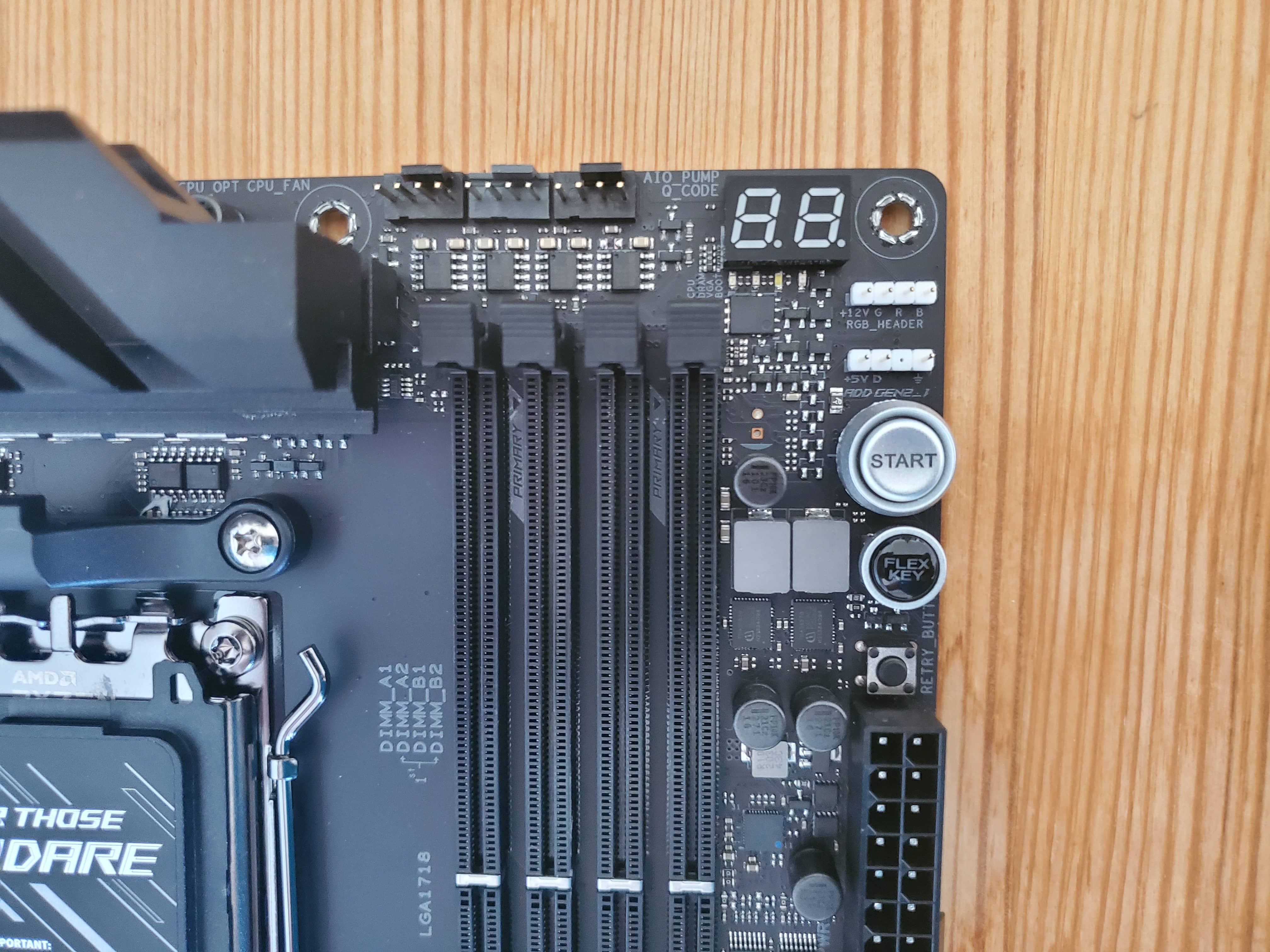

Цифровой дисплей для пост-кодов предоставляет пользователям информацию о стадии загрузки системы и помогает определить возможные проблемы, которые могут возникнуть в процессе установки или работы системы. Этот дисплей обеспечивает точную и надежную информацию о процессе загрузки, что позволяет быстро определить и устранить проблемы, которые могут возникнуть.

Кроме того, кнопка включения и Flex Key также являются важными функциями материнской платы ASUS ROG CROSSHAIR X670E HERO. Кнопка включения обеспечивает быстрый и удобный доступ к питанию системы, что позволяет пользователю моментально включить или выключить систему. Flex Key, с другой стороны, является программируемой кнопкой, которая может быть настроена для запуска различных приложений и функций, что обеспечивает максимальное удобство при работе с системой.

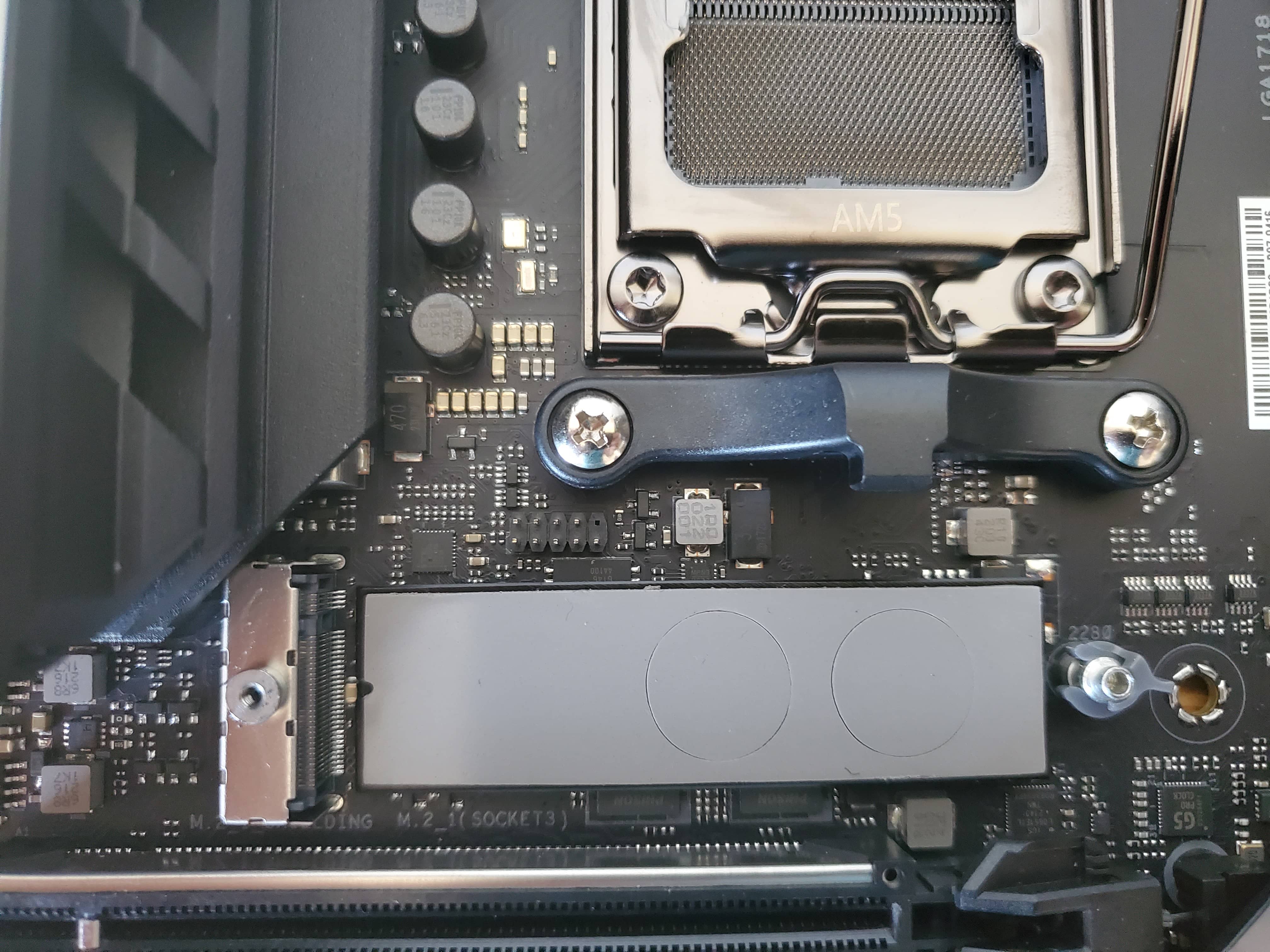

NVMe PCIe 5.0, расположенн под сокетом процессора. Этот разъем обеспечивает быструю и надежную передачу данных между процессором и накопителем, что позволяет создавать системы с высокой скоростью и производительностью.

Однако, не менее важным является наличие радиатора и термо прокладок на разъеме NVMe PCIe 5.0, которые обеспечивают оптимальную температуру и максимальную производительность при работе системы. Радиатор способен активно охлаждать накопитель и предотвращать его перегрев, что в свою очередь гарантирует стабильную работу системы и повышенную производительность в процессе использования.

Термо прокладки, в свою очередь, служат для улучшения теплопередачи между радиатором и накопителем, что еще больше повышает эффективность работы системы. Это особенно важно при работе с высоконагруженными приложениями и задачами, которые требуют высокой производительности и быстрой передачи данных.

Разгон: UEFI BIOS предлагает расширенные возможности для разгона процессора, оперативной памяти и графической карты. Это включает изменение множителей, напряжений и частоты шины, а также опций для разгона памяти.

Мониторинг состояния системы: UEFI BIOS позволяет контролировать температуру, скорость вентиляторов и напряжения системы в реальном времени. Также предоставляются опции для настройки кривых вентиляторов и температурных пределов.

Настройка загрузки: UEFI BIOS предлагает гибкие настройки загрузки, включая выбор загрузочного устройства и определение приоритета загрузки. Сохранение и загрузка профилей: UEFI BIOS позволяет сохранять и загружать профили с настройками BIOS для быстрого переключения между различными конфигурациями. Поддержка Secure Boot: UEFI BIOS поддерживает функцию Secure Boot, которая обеспечивает защиту от вредоносного программного обеспечения на уровне загрузки операционной системы.

Обновление прошивки: UEFI BIOS поддерживает возможность обновления прошивки с использованием флэш-накопителя или через Интернет. Это позволяет обновлять BIOS для исправления ошибок, улучшения стабильности и совместимости с новыми компонентами.

Интеграция с утилитами и программами для настройки системы: UEFI BIOS на ASUS ROG CROSSHAIR X670E HERO интегрируется с утилитами и программами, такими как ASUS AI Suite и ASUS Armoury Crate, что позволяет проводить оптимизацию и настройку системы прямо из операционной системы.

Поддержка различных функций материнской платы: UEFI BIOS поддерживает функции, специфичные для данной модели материнской платы, такие как настройка RGB-подсветки, разъемов USB и других интерфейсов, а также возможность активации или деактивации отдельных контроллеров и устройств.

Однако максимальные температуры проявляются только в случае выполнения рабочей нагрузки, которая задействует все ядра процессора. В повседневной работе, включая игры и выполнение небольших задач, температура процессора обычно значительно ниже.

Компания ASUS выпустила обновление BIOS для материнских плат X670 и B650, которое добавляет возможности улучшения Precision Boost Overdrive (PBO), позволяющие пользователям балансировать температуру и производительность. PBO Enhancement BIOS позволяет легко ограничить температуру при выполнении многопоточных рабочих нагрузок.

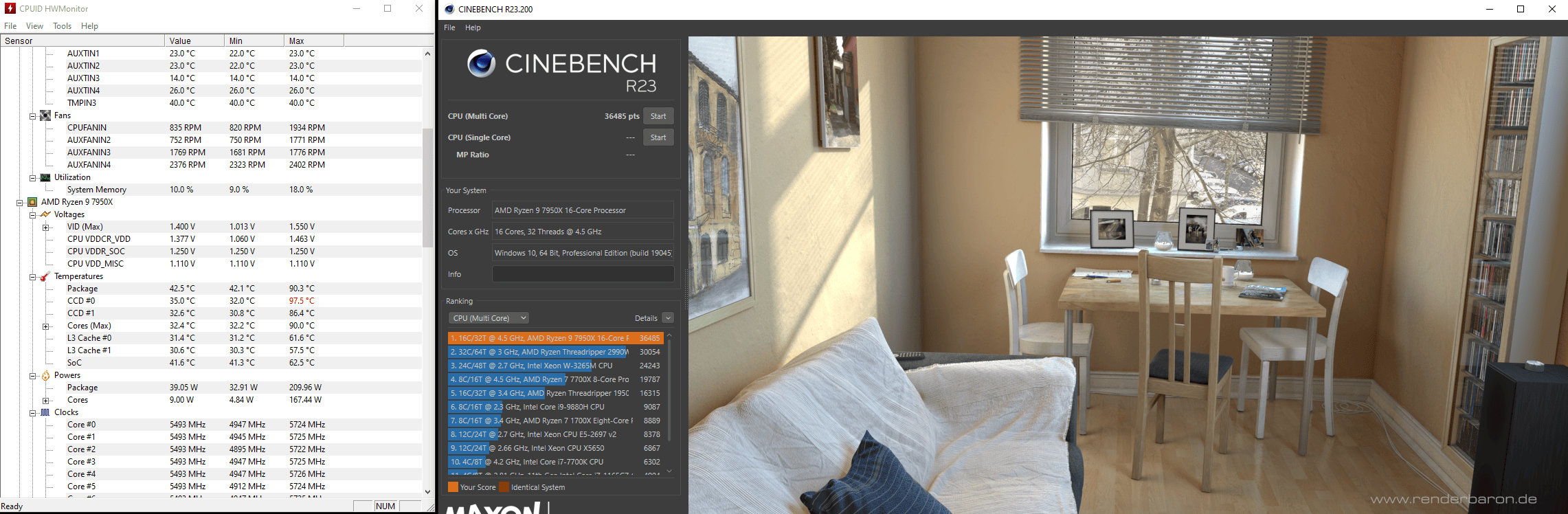

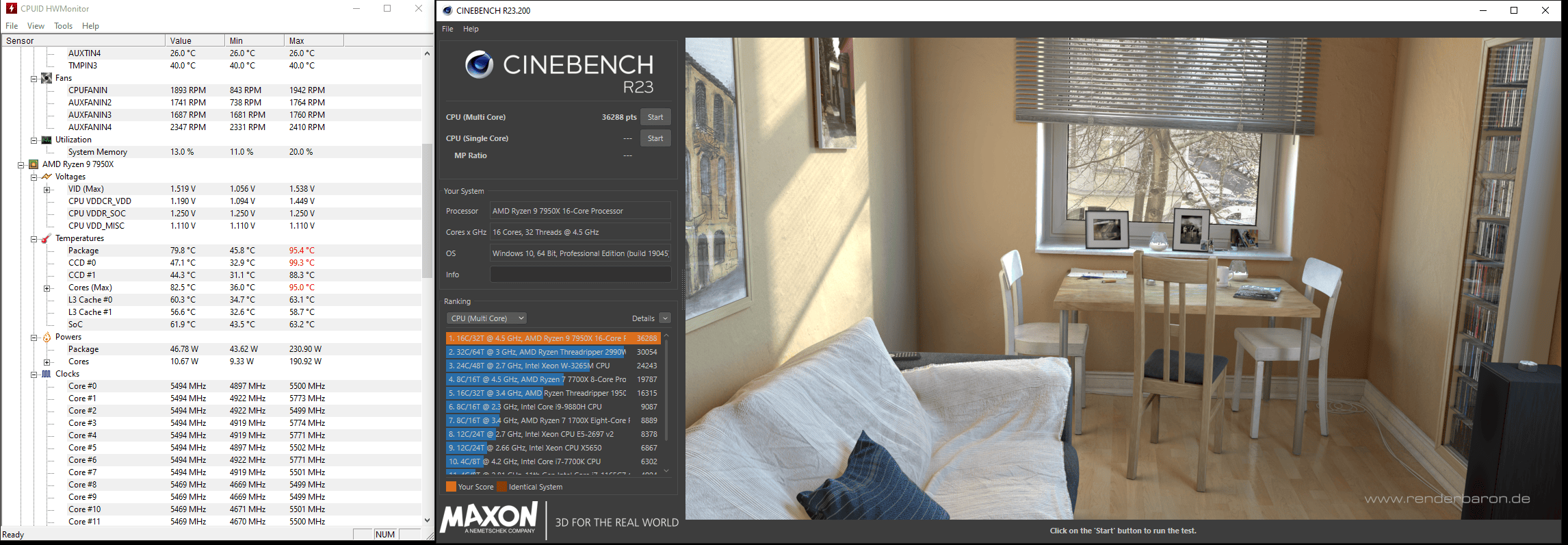

Для доступа к этой опции в UEFI BIOS необходимо активировать расширенный режим и перейти на вкладку Extreme Tweaker. Там можно выбрать Precision Boost Overdrive и настроить улучшение PBO, используя раскрывающееся меню, которое позволяет выбрать предпочтительный уровень температуры.

Precision Boost Overdrive Auto 95°

Precision Boost Overdrive 90°

В меню следует выбрать "Улучшение" в списке Precision Boost Overdrive и выбрать один из трех предустановленных пределов температуры. Уровень 1 установит максимальную целевую температуру на уровне 90° по Цельсию, что является небольшим шагом вниз по сравнению со значением по умолчанию - 95° по Цельсию. Уровни 2 и 3 снижают максимальную температуру процессора более агрессивно, до 80° и 70° по Цельсию соответственно. В прошлом обзоре было продемонстрировано, что улучшение PBO Level 1 позволяет снизить температуру на 5°C и максимально повысить быстродействие системы, а предельная температура нагрева процессора уменьшается до 90 градусов. Однако использование улучшения PBO Level 2 или 3 позволяет снизить температуру еще больше, но может привести к снижению производительности в сравнении с дефолтным значением 95° по Цельсию.

Таким образом, использование PBO Enhancement BIOS позволяет пользователям более точно контролировать температуру процессора и улучшить производительность системы при выполнении многопоточных задач. Выбор определенного уровня улучшения зависит от конкретных потребностей пользователя и требований рабочей нагрузки.

Современный разгон процессоров - это искусство, которое требует глубоких знаний и опыта, ведь современные процессоры уже продаже с максимально возможными частотами. Однако, некоторые пользователи могут попытаться увеличить частоту процессора в поисках еще большей производительности, но неправильный разгон может нанести вред железу и ухудшить работу системы.

Одним из способов повышения производительности системы является использование оперативной памяти с высокой частотой и низкой задержкой. Например, память DDR5 с частотой 6000 МГц и низкой задержкой может значительно улучшить производительность системы. Однако, необходимо помнить, что неправильный разгон памяти может привести к увеличению температуры и снижению стабильности работы системы.

Для иллюстрации изменения производительности системы при различных частотах оперативной памяти был проведен тест кеша и памяти AIDA64 с использованием частот памяти DDR5 4800/5200/5600/6000. Из результатов теста видно, что наилучшие результаты получены при использовании памяти DDR5 6000.

Тестирование проходило при максимальных настройках качества и с трассировкой лучей.

В игре Marvel's Spider-Man Remastered на системе, состоящей из процессора Ryzen 9 7950X и материнской платы ASUS ROG CROSSHAIR X670E HERO увеличивается при увеличении частоты памяти и системной шины.

Наибольшее увеличение производительности в игре Marvel's Spider-Man Remastered происходит при переходе от DDR5 4800 с частотой системной шины FSB 2400 МГц до DDR5 5200 с частотой системной шины FSB 2600 МГц, что дает увеличение среднего FPS с 82 до 89 и минимального FPS с 91 до 95. Увеличение частоты памяти до DDR5 5600 и DDR5 6000 также дает увеличение производительности, но уже менее заметное.

Тестирование проходило при максимальных настройках качества и с трассировкой лучей.

Наибольшее увеличение производительности происходит при переходе от DDR5 4800 с частотой системной шины FSB 2400 МГц до DDR5 5200 с частотой системной шины FSB 2600 МГц, что дает увеличение среднего FPS с 78 до 85 и минимального FPS с 96 до 102. Увеличение частоты памяти до DDR5 5600 и DDR5 6000 также дает увеличение производительности, но уже менее заметное.

В целом, система на базе процессора Ryzen 9 7950X и материнской платы ASUS ROG CROSSHAIR X670E HERO демонстрирует высокую производительность в игре Cyberpunk 2077 при использовании памяти DDR5 высокой частоты и системной шины соответствующей частоты.

Тестирование проходило при максимальных настройках качества.

Наибольшее увеличение производительности в игре Gotham Knights происходит при переходе от DDR5 4800 с частотой системной шины FSB 2400 МГц до DDR5 5200 с частотой системной шины FSB 2600 МГц, что дает увеличение среднего FPS с 80 до 90 и минимального FPS с 90 до 99. Увеличение частоты памяти до DDR5 5600 и DDR5 6000 также дает увеличение производительности, но уже менее заметное.

Тестирование проходило при максимальных настройках качества c RT без генерации кадров.

в игре Hogwarts Legacy на системе, состоящей из процессора Ryzen 9 5950X и материнской платы ASUS ROG CROSSHAIR X670E HERO, также увеличивается при увеличении частоты памяти и системной шины, но это увеличение не так значительно, как в предыдущих играх.

Наибольшее увеличение производительности происходит при переходе от DDR5 4800 с частотой системной шины FSB 2400 МГц до DDR5 5200 с частотой системной шины FSB 2600 МГц, что дает увеличение среднего FPS с 62 до 64 и минимального FPS с 71 до 74. Увеличение частоты памяти до DDR5 5600 и DDR5 6000 также дает увеличение производительности, но уже менее заметное.

Тестирование проходило при максимальных настройках качества.

Наибольшее увеличение производительности в игре The Last of Us Part I происходит при переходе от DDR5 4800 с частотой системной шины FSB 2400 МГц до DDR5 5200 с частотой системной шины FSB 2600 МГц, что дает увеличение среднего FPS с 92 до 95 и минимального FPS с 99 до 105. Увеличение частоты памяти до DDR5 5600 и DDR5 6000 также дает увеличение производительности, причем увеличение уже заметно больше, чем в предыдущих играх.

В целом, из анализа производительности в пяти различных играх на системе, состоящей из процессора Ryzen 9 7950X и материнской платы ASUS ROG CROSSHAIR X670E HERO, можно сделать вывод, что производительность в играх увеличивается при увеличении частоты памяти и системной шины, особенно при использовании памяти DDR5 высокой частоты. Однако увеличение производительности может быть разным в зависимости от конкретной игры и других компонентов системы, таких как видеокарта и жесткий диск.

ASUS ROG CROSSHAIR X670E HERO - это топовая материнская плата, которая предназначена для сборки игрового компьютера на базе процессоров AMD Ryzen 7ХХХ поколения. Она использует сокет AM5 и чипсет X670. Материнская плата оснащена встроенным Wi-Fi 6E и Bluetooth 5.2, а также имеет встроенный аудио-кодек SupremeFX ALC4082 с возможностью воспроизведения звука высокого разрешения. Она также поддерживает PCIe 5.0, что обеспечивает более быструю передачу данных между компонентами компьютера.

Материнская плата имеет два полноценных слота для видеокарты PCIe x16, а также несколько слотов M.2 для подключения твердотельных накопителей. Есть поддержка памяти DDR5, а также возможность разгона процессора и памяти через специальные инструменты в BIOS.

В целом, ASUS ROG CROSSHAIR X670E HERO является мощной и продвинутой материнской платой с большим количеством возможностей для сборки игрового компьютера на базе процессоров AMD Ryzen нового поколения.

Достоинства:

  - Поддержка новейшего процессора AMD Ryzen и памяти DDR5.
  - Поддержка PCIe 5.0 для более быстрой передачи данных между компонентами компьютера.
  - Встроенный Wi-Fi 6E и Bluetooth 5.2 для беспроводного соединения.
  - Наличие нескольких высокоскоростных PCIe 5.0 слотов M.2 для подключения твердотельных накопителей.

Недостатки:

 - Высокая цена в сравнении с другими материнскими платами на рынке.
