Обзор и тестирование материнской платы MSI MPG Z790 Edge WiFi




20230223 191436

В нашем обзоре мы представляем вам материнскую плату MSI MPG Z790 Edge WiFi, любезно предоставленную нам компанией MSI.

ВНЕШНИЙ ВИД И ХАРАКТЕРИСТИКИ

В данном подразделе нашего обзора выявляются основные аспекты MSI MPG Z790 Edge WiFi, такие, как внешний вид и аппаратную конфигурацию.

ВНЕШНИЙ ВИД И ХАРАКТЕРИСТИКИ

Материнская плата поставляется в достаточно красивой и компактной упаковке, ничего как на наш взгляд лишнего:

20230223 191449

Комплект у материнской платы достаточно стандартный как для всех материнских плат:

20230223 191602

MSI MPG Z790 Edge WiFi включает в себя 4 модуля DIMM DDR5 с максимальным обьёмом до 192 гигабайт. Для файловой подсистемы материнская плата поддерживает 5 слотов M.2 PCIe 5.0/ 4.0 x4 и 6 портов SATA 6 Гбит/с.

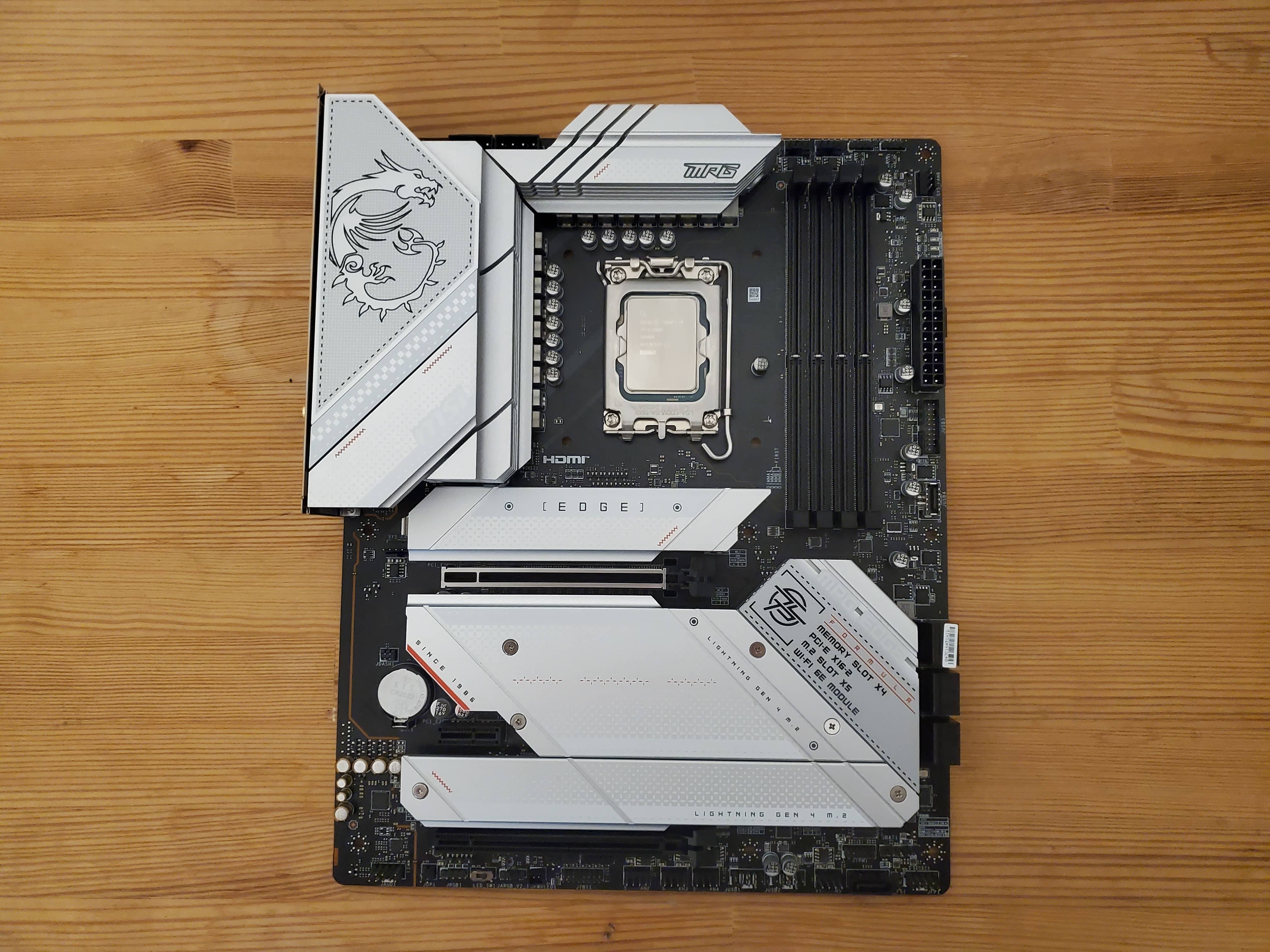

Видеокарт мы можем поставить сюда лишь одну, так как имеем всего один полноценный PCI-E:

20230223 191831

MSI MPG Z790 Edge WiFi имеет сокет LGA 1200 для процессоров Intel 12XXX/13XXX:

20230223 191840

MSI MPG Z790 Edge WiFi оснащена высоконадежной питающей системой, 16 силовых модулей которой предназначены для работы с мощными и прожорливыми процессорами Intel.

20230223 191835

MSI MPG Z790 Edge WiFi предлагает большое количество портов USB на задней панели интерфейсов, в том числе HDMI, Display Port и два USB4 Type-C с пропускной способностью 40 Гбит/с и поддержкой вывода изображения на дисплее 8K. За высокую скорость передачи данных в сети отвечают интерфейсы Wi-Fi 6E и 2.5G Ethernet.

20230223 191912

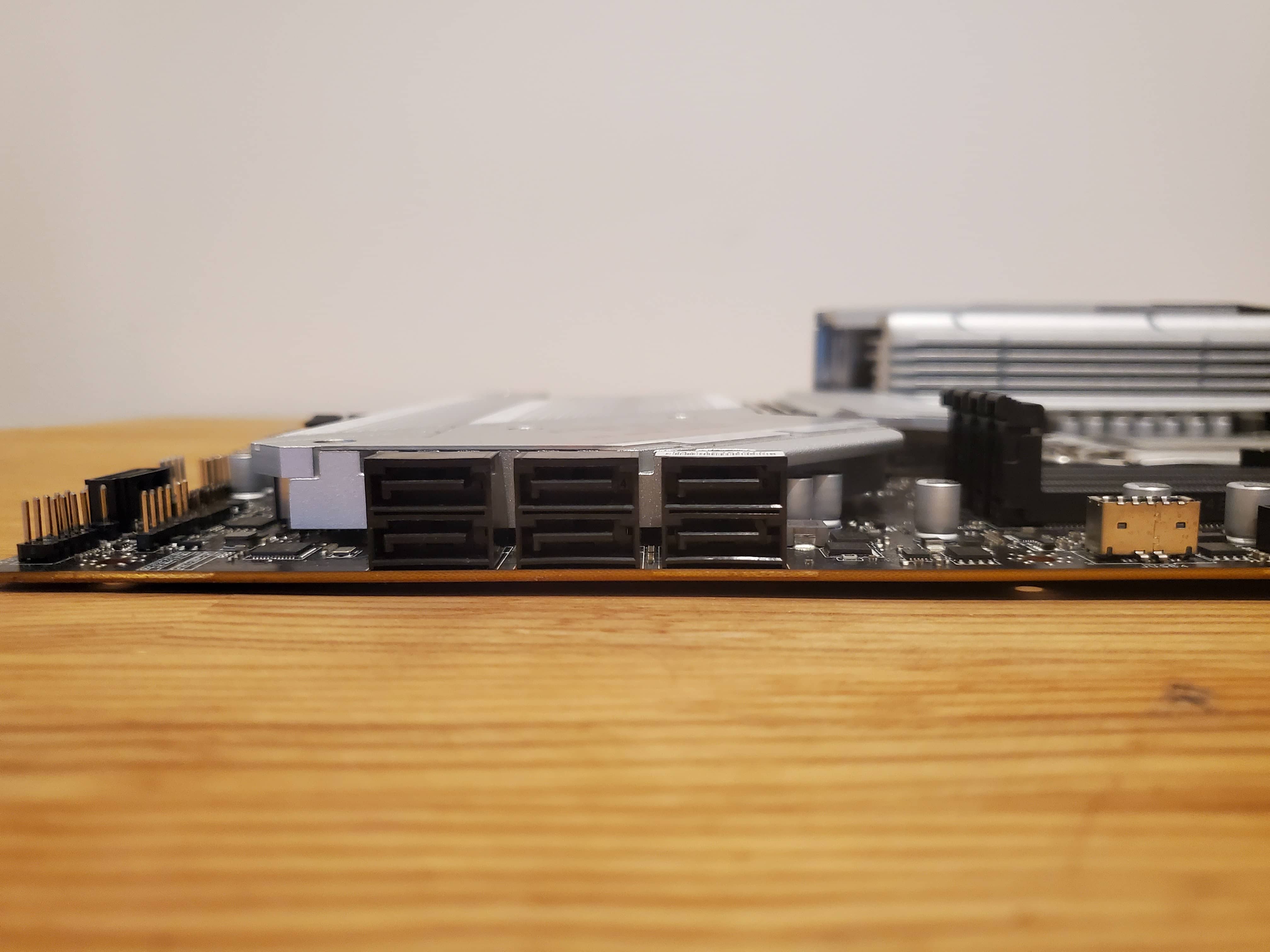

6 портов SATA 6 Гбит/с расположены вдоль торцевой части платы:

20230223 191858

BIOS

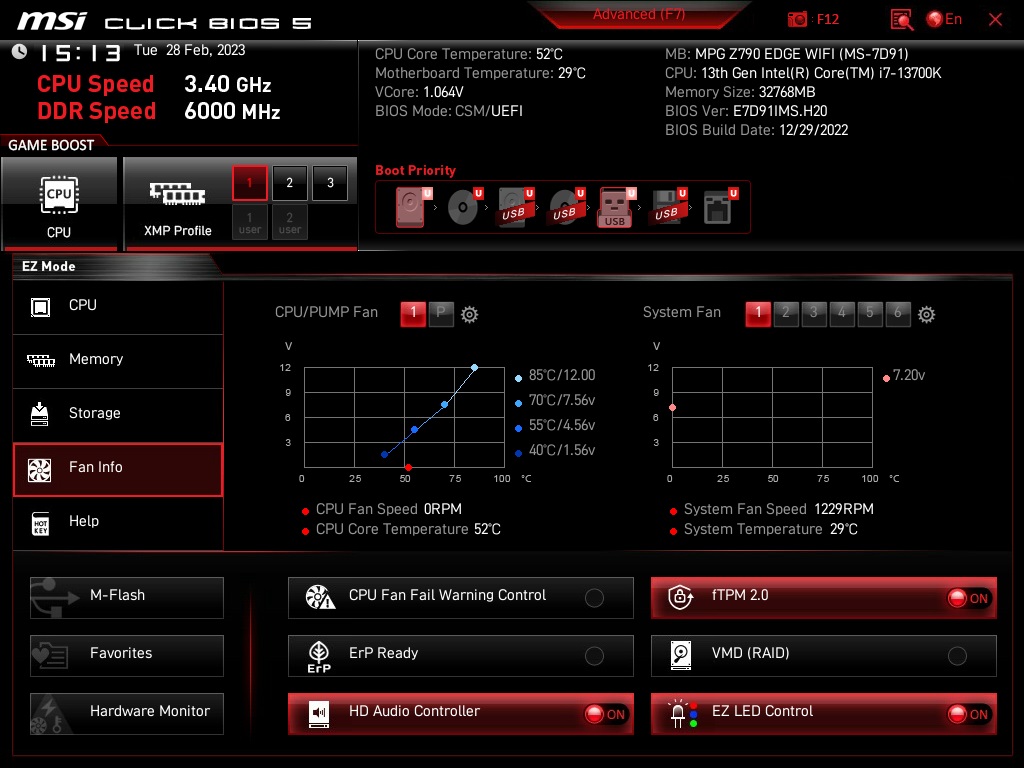

UEFI материнских плат очень узнаваем и имеет стандартный интерфейс, первоначально нас встречает EZ Mode - упрощённый стиль, здесь мы можем управлять быстрой настройкой производительности, видеть все свои накопители,  а так же регулировать обороты кулеров:

MSI SnapShot 04

При желании мы свободно переключаем в режим Advanced где и будем проводить все манипуляции:

MSI SnapShot

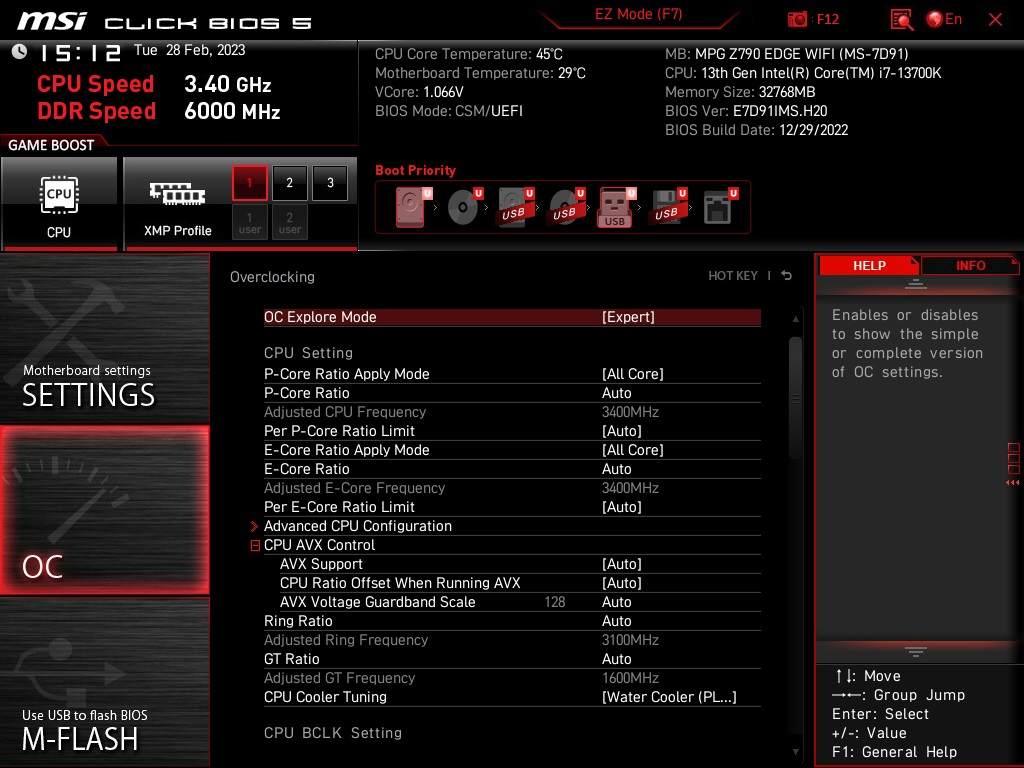

Мы имеем просто невероятно количество настроек, для управления абсолютно всеми аспектами работы материнской платы:

MSI SnapShot 01

MSI SnapShot 02

В отдельном меню мы настраиваем скорости оборотов вентиляторов:

MSI SnapShot 03

О разгоне мы поговорим чуть далее.

ТЕХНОЛОГИИ

Серия MPG

1

Она привлекает пользователей сочетанием высокой производительности и уникального стиля. Все больше геймеров, следуя современным тенденциям, хотят подчеркнуть свою индивидуальность. Именно поэтому серия MPG фокусируется не только на мощности линейки устройств, но и на их внешнем виде.

Система охлаждения

2

Благодаря увеличенному радиатору увеличивается общая площадь теплорассеивания, что способствует эффективному охлаждению под высокими нагрузками. Тепловая трубка с прямым контактом соединяет два радиатора системы питания, чтобы увеличить общую площадь теплорассеивания. Для передачи тепла от силовых элементов к радиатору используются высокоэффективные термопрокладки.

Система охлаждения для твердотельных накопителей в разъемах M.2 предотвращает падение производительности, которое может случиться из-за перегрева. Двухсторонние радиаторы M.2 Shield Frozr предотвращают перегрев твердотельных накопителей в слотах M.2, работающих в скоростном режиме PCIe 5.0.

За охлаждение чипсета отвечает радиатор увеличенного размера – бесшумное, но при этом весьма эффективное решение.

Слоты LIGHTNING GEN 5 PCIE STEEL ARMOR

3

Материнская плата имеет дополнительные точки пайки и усилены стальными элементами, что позволяет использовать массивные видеокарты без риска повреждений. Материнские платы MSI используют усовершенствованный слот PCI-E SMT(Surface Mount Technology) для уменьшения помех и электрических шумов. Поддерживают повышенную пропускную способность и более высокую скорость передачи сигнала PCI-E 5.0.

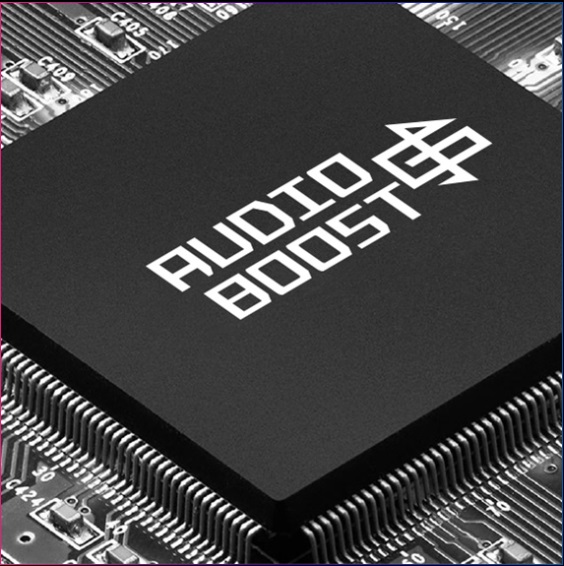

AUDIO BOOST 5

4

На материнских платах, оснащенных технологией Audio Boost 5, используются специальные японские конденсаторы Chemi-Con, обеспечивающие наилучшее качество звука. В дополнение к этому, аудио процессор защищен от влияния внешних электромагнитных полей при помощи специального экрана. Металлический сплав, из которого изготовлен экран, имеет лучшие экранирующие характеристики.

РАЗГОН

Что касается разгона последних поколений процессоров, то это уже довольно тонкая наука, ведь в последнее время процессоры и так продаются с максимально разогнанными частотами. Поэтому погнавшись за увеличением частотой процессора обычный обыватель может даже наоборот - навредить, существенно увеличив его нагрев и тем самым уменьшив производительность.

 Для получения максимального быстродействия системы мы использовали память 32 GB DDR5 6000 Kingston FURY Renegade. MSI имеет очень удобную опцию Memory Try It!, в которой мы и выставляли необходимые нам частоты, вместе с адекватно подобранными таймингами:

 MSI SnapShot 05

Сейчас мы вам продемонстрируем, как изменяется игровая производительность при различных частотах на примере теста кеша и памяти AIDA64:

4800

5200

5600

6000

6400

7000

Ну и как мы видим, наилучшего результата получилось добиться с частотой памяти 6400 c таймингами CL32. Рекорд по скоростям мы получили с частотой памяти 7000 c таймингами CL40. Стоит отметить что эта наибольшая частота, которой мы смогли достигнуть из всех тестируемых нами материнских плат!

ТЕСТОВАЯ ЧАСТЬ
Тестовая конфигурация
Тестовые стенды

MSI MPG Z790 Edge WiFi

32 GB DDR5 6000 Kingston FURY Renegade Kingston FURY logo

Kingston FURY Renegade PCIe 4.0 NVMe M.2 SSD  Kingston FURY logo

Мультимедийное оборудование

Монитор Philips 326M6VJRMB/00

Блок питания Seasonic PRIME TX-1000

Программная конфигурация
Операционная система Windows 10 21H2/ Windows 11(Alder Lake)
Графический драйвер

Nvidia GeForce/ION Driver Release 528.9 WHQL

Программы мониторинга

MSI Afterburner


Так как синтетика практически невосприимчива к производительности памяти мы решили пропустить её тест и перейти к тестированию непосредственно в последние игровые новинки:

Marvel's Spider-Man Remastered

Spider Man 2022 10 27 03 15 13 906 Spider Man 2022 10 27 03 15 17 896

Тестирование проходило при максимальных настройках качества и с трассировкой лучей.

msm

Тут мы видим, что наибольшую производительность даёт частота работы памяти 7000 МГц.

Gotham Knights

GothamKnights Win64 Shipping 2022 10 22 00 31 04 721 GothamKnights Win64 Shipping 2022 10 22 00 30 59 524

Тестирование проходило при максимальных настройках качества.

gk

В Рыцарях Готема наибольший эффект имеет частота работы памяти 6000 с наименьшими таймингами.

The Callisto Protocol

TheCallistoProtocol Win64 Shipping 2022 12 03 01 04 49 383 TheCallistoProtocol Win64 Shipping 2022 12 03 01 04 56 194

Тестирование проходило при максимальных настройках качества и с трассировкой лучей и FSR.

cp

В The Callisto Protocol наибольший профит даёт частота работы памяти 7000 МГц.

Forspoken

FORSPOKEN 2023 01 25 00 22 15 515 FORSPOKEN 2023 01 25 00 22 28 940

Тестирование проходило при максимальных настройках качества(c трассировкой лучей и DLSS).

fr

Forspoken не особо отзывчив на различные частотные диапазоны.

Dead Space

Dead Space 2023 01 27 21 29 49 587 Dead Space 2023 01 27 21 29 51 660

Тестирование проходило при максимальных настройках качества(c трассировкой лучей и DLSS).

ds

Тут как и в Gotham Knights наибольший эффект имеет частота работы памяти 6000 с наименьшими таймингами.

Hogwarts Legacy

HogwartsLegacy 2023 02 08 06 16 49 569 HogwartsLegacy 2023 02 08 06 16 53 071

Тестирование проходило при максимальных настройках качества(c трассировкой лучей).

 hl

Как мы видим, наибольший минимальный FPS мы получаем на системе с частотой памяти 7000 МГц

ЗАКЛЮЧЕНИЕ

Ну что же, после проведённого тестирования MSI MPG Z790 Edge WiFi оставила приятные впечатления. Она привлекательна внешне и имеет хорошее оснащение. Немало внимания уделено мощности подсистемы питания и охлаждению, что позволяет без каких-либо проблем использовать самые мощные процессоры серии Intel. Так же очень порадовало качество разгона оперативной памяти. Ну и самое главное- доступная цена на фоне других Z790.

Достоинства

- отличная производительность

- великолепный разгонный потенциал памяти

- очень привлекательная цена

Недостатки

- один полноразмерный слот PCI-E (
