Появились фото чипа Nintendo Switch 2 — 8 ядер Cortex-A78C и GPU на Ampere
Пользователь @Kurnalsalts опубликовал первый в мире снимок кристалла Nintendo Switch 2, предоставив детальный анализ архитектуры будущей консоли. Судя по маркировке на корпусе, чип разработан NVIDIA, носит обозначение GMLX30-A1 и произведён по техпроцессу Samsung 8N. Это тот же узел, который использовался для GPU Ampere в линейке GeForce RTX 30 для ноутбуков.
На кристалле отчётливо видны восемь ядер Arm Cortex-A78C с частотой 2 ГГц, объединённых с общим 4 МБ кэшем L3. Это существенно более производительное решение, чем в оригинальной Switch, где использовался 4-ядерный Cortex-A57. Также подтверждена наличие 1536 CUDA-ядер, организованных в 6 TPC-блоков (Texture Processing Cluster) — по 256 CUDA-ядер в каждом. Архитектура GPU соответствует Ampere, что делает её первым крупным переносом этой графической технологии в мобильную игровую консоль.

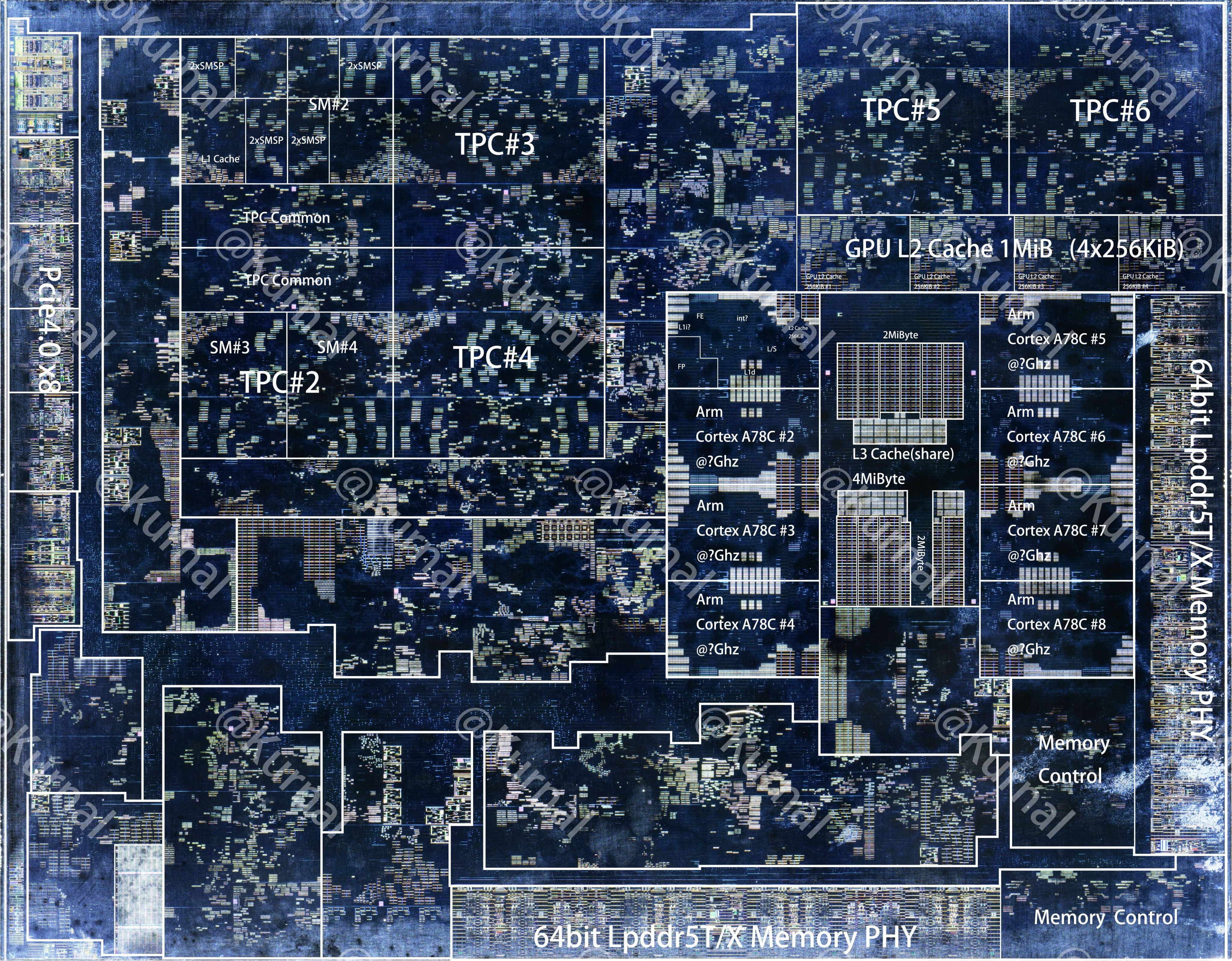

Фотографии, полученные путём вскрытия упаковки чипа и съёмки под электронным микроскопом, демонстрируют развёрнутую карту размещения ядер, блоков памяти и интерфейсов. Обнаружены два 64-битных интерфейса LPDDR5/5X PHY, что соответствует конфигурации с 128-битной шиной памяти и высокой пропускной способностью. Это позволит добиться существенного прироста в разрешении, FPS и визуальных эффектах по сравнению с текущей моделью Switch.
Снимок явно показывает PCIe 4.0 x8, что подтверждает более высокую гибкость в подключении внешних контроллеров и модулей, включая возможно расширенные док-станции. Несмотря на неофициальный источник, анализ выполнен на профессиональном уровне с расшифровкой всех ключевых блоков чипа.
