Разъем 12VHPWR, дебютировавший вместе с поколением видеокарт PCIe 5.0, стал одним из самых обсуждаемых и проблемных узлов в современных ПК. Передача мощности до 600 Вт через один компактный штекер принесла индустрии немало головной боли: оплавленные коннекторы, чувствительность к малейшему недожатию и высокий риск локального перегрева при резких изгибах кабеля. Обновленный стандарт 12V-2x6 (в рамках спецификаций ATX 3.1 и PCIe 5.1) исправил основные механические недочеты за счет укороченных сигнальных пинов Sense и более глубокой посадки силовых контактов, однако фундаментальные законы физики обмануть не удалось.
При плохом контакте отдельных пинов или естественно возникающем перекосе сопротивления весь ток силой в десятки Ампер устремляется по оставшимся целым жилам. В результате перегруженные линии начинают критически нагреваться, вызывая разрушение изоляции. Кабель ASUS ROG Equalizer разработан для полного устранения этой инженерной уязвимости. Благодаря встроенной схеме активной балансировки нагрузки, увеличенному до 17 А допустимому току на провод, качественной луденой бескислородной меди и аппаратно-программному комплексу GPU Tweak III Power Detector+, этот аксессуар призван превратить самый уязвимый элемент питания видеокарты в абсолютно надежную и защищенную артерию.
| ВНЕШНИЙ ВИД |
Разъем 12VHPWR, появившийся вместе с поколением PCIe 5.0, стал одним из самых обсуждаемых элементов современных видеокарт. Передача мощности до 600 Вт через один компактный штекер привела к проблемам с оплавлением коннекторов, высокой чувствительности к недожатию штекера и риску перегрева при резком изгибе кабеля. Обновленный стандарт 12V-2x6 в рамках спецификаций ATX 3.1 и PCIe 5.1 исправил механические недочеты за счет изменения длины сигнальных и силовых контактов, однако законы физики остаются неизменными. При плохом контакте отдельных пинов весь ток силой до 50–60 Ампер распределяется по оставшимся целым жилам, вызывая локальный нагрев.

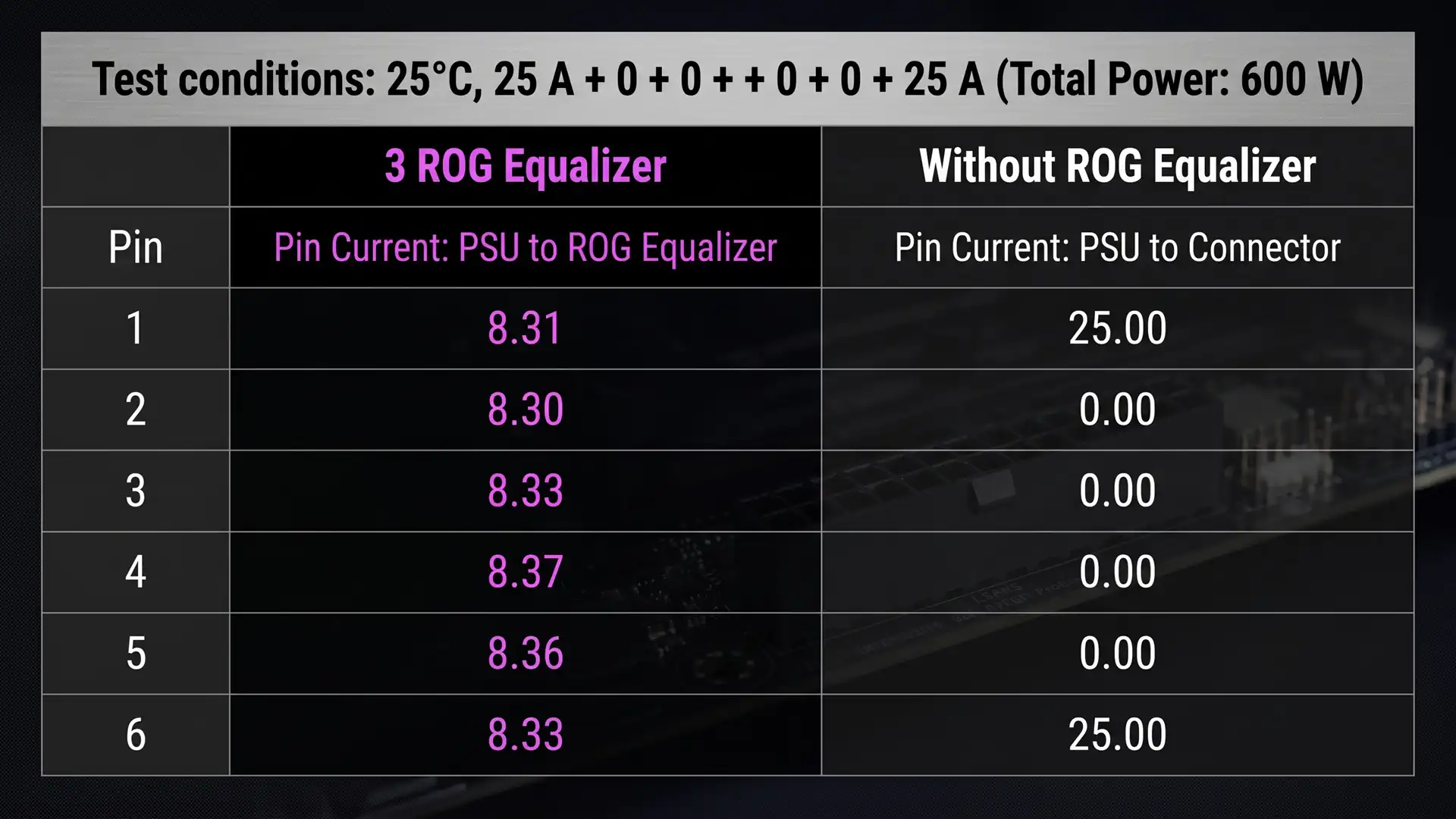

Кабель ROG Equalizer создан для полного устранения этой проблемы за счет встроенной схемы выравнивания нагрузки между линиями плюс двенадцать вольт. Если обычный кабель 12V-2x6 рассчитан на максимальный ток 9,2 А на один провод, то решение от ASUS допускает токовую нагрузку до 17 А на жилу и предотвращает токовые перекосы. В условиях экстремального теста с искусственным отключением четырех средних жил при нагрузке 600 Вт стандартный кабель разогревается почти до 146 градусов, тогда как ROG Equalizer удерживает температуру на уровне 87,8 градусов, что существенно ниже критического порога в 105 градусов.
Дополнительный уровень безопасности обеспечивает интеграция с программным обеспечением GPU Tweak III и функцией Power Detector+. Данная система сочетает встроенные аппаратные предохранители с постоянным мониторингом токов в реальном времени. С физической точки зрения кабель выполнен из луденой бескислородной меди с рифленой оплеткой, а его коннектор оснащен увеличенными позолоченными пружинными клеммами для снижения переходного сопротивления. Для контроля правильности установки используется двухцветный фиолетовый маркер, который остается видимым, если разъем вставлен не до конца. Аксессуар имеет длину 750 миллиметров, полностью соответствует стандартам огнестойкости UL1581 и UL758, а также сопровождается трехлетней гарантией.
| НАГРЕВ И ЭНЕРГОПОТРЕБЛЕНИЕ |

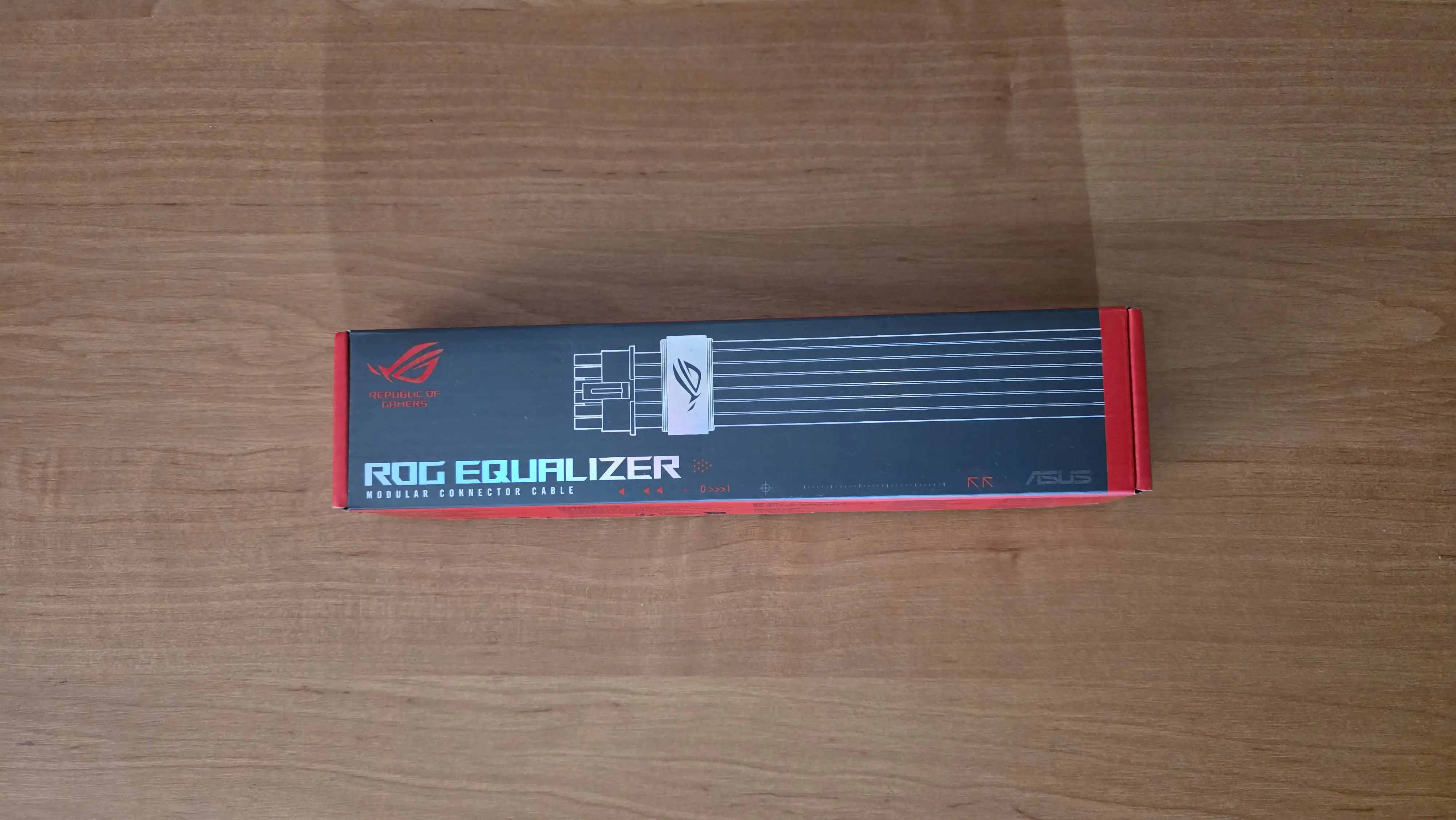

Упаковка и внешнее оформление ROG Equalizer встречают пользователя подчеркнуто премиальным и строгим стилем, характерным для флагманской линейки Republic of Gamers. Компактная продолговатая коробка выполнена в фирменном графитовом оттенке с ярко-красными акцентными гранями, на которых четко нанесено наименование модели ROG Equalizer Modular Connector Cable и узнаваемый логотип серии.
На лицевой стороне коробки размещен крупный рендер самого кабеля с акцентом на коннектор, оснащенный защелкой и металлическим фиксатором. Производитель сразу дает понять, что перед нами не просто эстетический аксессуар для кабель-менеджмента, а полноценный инженерный элемент защиты силовой цепи. Коробка изготовлена из плотного картона с качественной полиграфией, что гарантирует полную сохранность содержимого при транспортировке и создает приятное впечатление еще на этапе распаковки.

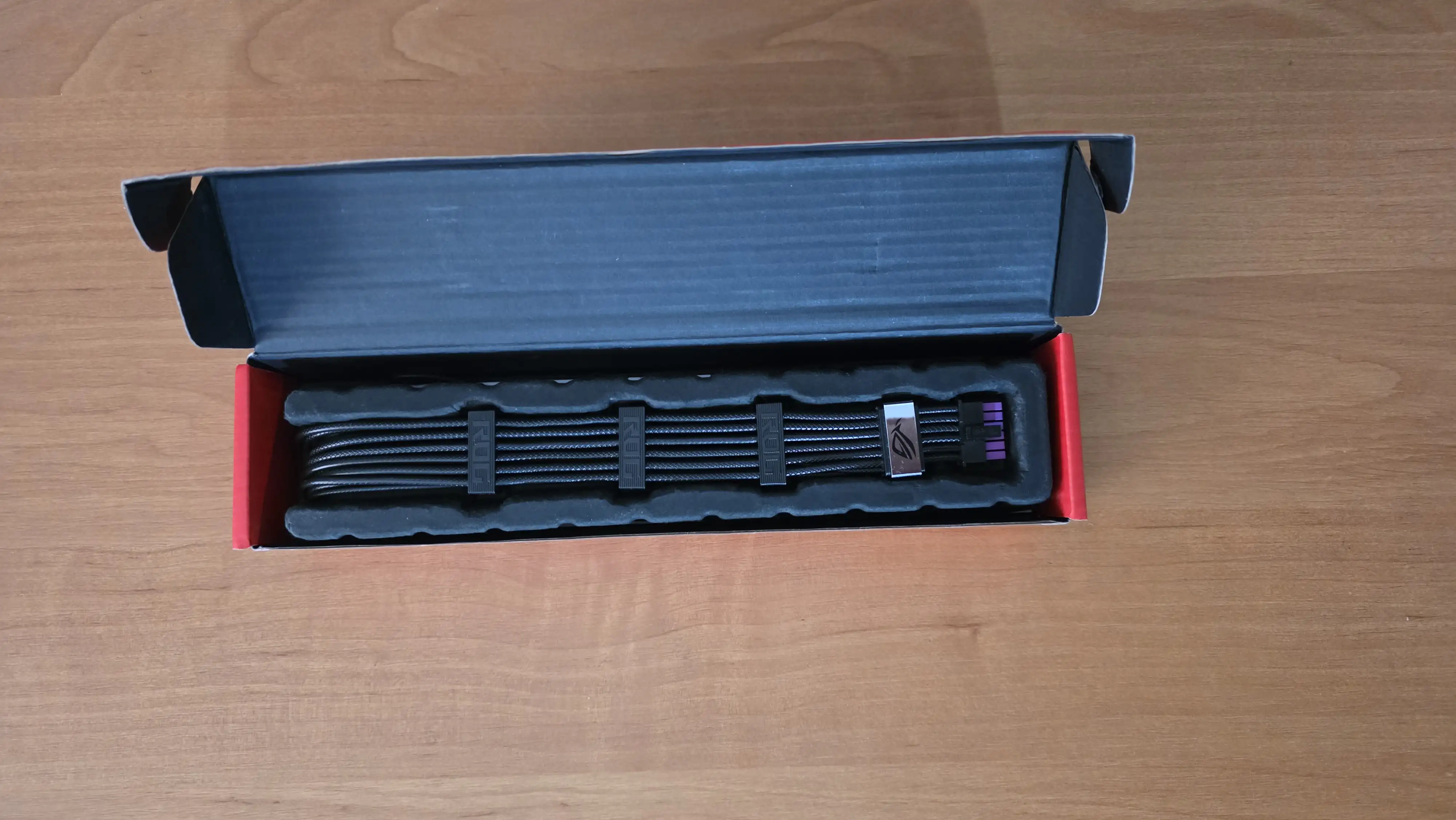

Внутреннее пространство коробки организовано с максимальным вниманием к детализации и безопасности содержимого. Открывая крышку, мы видим кабель ROG Equalizer, уложенный в специальный формованный пластиковый ложемент, который жестко фиксирует провода и препятствует их случайному смещению, трению или заламыванию. Комплектация продумана до мелочей: кабель поставляется в полностью готовом к монтажу виде, а по всей его длине уже предустановлены три аккуратных пластиковых органайзера (гребенки), позволяющих удерживать провода в идеальной параллели. Кроме того, на кабеле закреплен стильный металлический зажим с выгравированным логотипом ROG — этот элемент не только добавляет жесткости конструкции в зоне возле коннектора, но и служит ярким визуальным акцентом, который будет отлично просматриваться через прозрачную боковую панель корпуса.
Конструктивное исполнение и эргономика кабеля ROG Equalizer заслуживают отдельного детального анализа. В основе изделия применяются проводники из луденой бескислородной меди увеличенного сечения, обладающие высочайшей электропроводностью, минимальным внутренним сопротивлением и повышенной устойчивостью к излому. Каждая жила заключена в индивидуальную рифленую оплетку черного цвета, которая легко гнется, прекрасно держит заданную форму и работает при температурах на 50°C ниже гранично допустимых. Длина кабеля составляет 750 мм, что позволяет без проблем дотянуться от блока питания до видеокарты даже в самых габаритных корпусах формата Full-Tower при скрытой прокладке за материнской платой. Отдельного внимания заслуживает инновационный двухцветный коннектор 12V-2x6: его внутренний пластиковый штифт окрашен в ярко-фиолетовый цвет, выступающий в роли визуального маркера безопасности. Если после установки коннектора в разъем видеокарты или БЖ фиолетовая полоса остается видимой, значит, штекер вставлен не до конца, что мгновенно предотвращает эксплуатацию системы с неплотным контактом. Увеличенные позолоченные пружинные клеммы внутри разъема обеспечивают большую площадь соприкосновения с контактами, существенно снижая переходное сопротивление.
Для проведения серии бескомпромиссных тестов в качестве главного нагрузочного стенда мы выбрали новейшую флагманскую видеокарту ASUS ROG Strix GeForce RTX 5090 Astral. Данный графический ускоритель представляет собой идеальный полигон для испытания кабелей питания нового поколения: его монументальная подсистема питания способна генерировать длительную непрерывную нагрузку в 600 Вт, а в моменты максимального буста и экстремального разгона создавать мгновенные пиковые скачки энергопотребления, выходящие далеко за пределы стандартных спецификаций. Мощнейшая система охлаждения с тремя массивными вентиляторами и сквозным продувом радиатора гарантирует, что сама видеокарта не уйдет в троттлинг по чипу, позволяя выжать из линии питания абсолютно всю возможную мощность. В связке с этим монументальным ускорителем мы проверим реальные температурные показатели ROG Equalizer под затяжной нагрузкой, оценим работу встроенных аппаратных предохранителей, проверим интеграцию с софтверным комплексом GPU Tweak III Power Detector+ и замерим распределение токов в условиях имитации критического перекоса фаз.
Для проведения серии бескомпромиссных практических тестов мы выбрали блок питания ASUS ROG Strix 1000W Platinum — передовое решение, разработанное специально под высокие требования современных графических ускорителей с пиковыми нагрузками. Этот блок питания полностью соответствует спецификациям ATX 3.1 и PCIe 5.1, гарантируя готовность выдерживать кратковременные двухкратные скачки суммарной мощности системы и трехкратные всплески энергопотребления со стороны видеокарты.
Элементная база источника питания базируется на высококлассных японских конденсаторах с низким эквивалентным последовательным сопротивлением, а за охлаждение отвечает тихий вентилятор Axial-tech на двойном шарикоподшипнике. Одной из ключевых особенностей линейки Strix Platinum является технологический приоритет питания GPU-First, который в комбинации со встроенными сенсорами позволяет стабилизировать напряжение на линии +12V в реальном времени. В стандартную комплектацию блока питания уже входит комплектный кабель 12V-2x6 в индивидуальной оплетке, способный передавать до 600 Вт мощности, однако именно его сравнение с отдельным аксессуаром ROG Equalizer наглядно демонстрирует эволюцию в подходе к надежности и внешнему виду ПК.

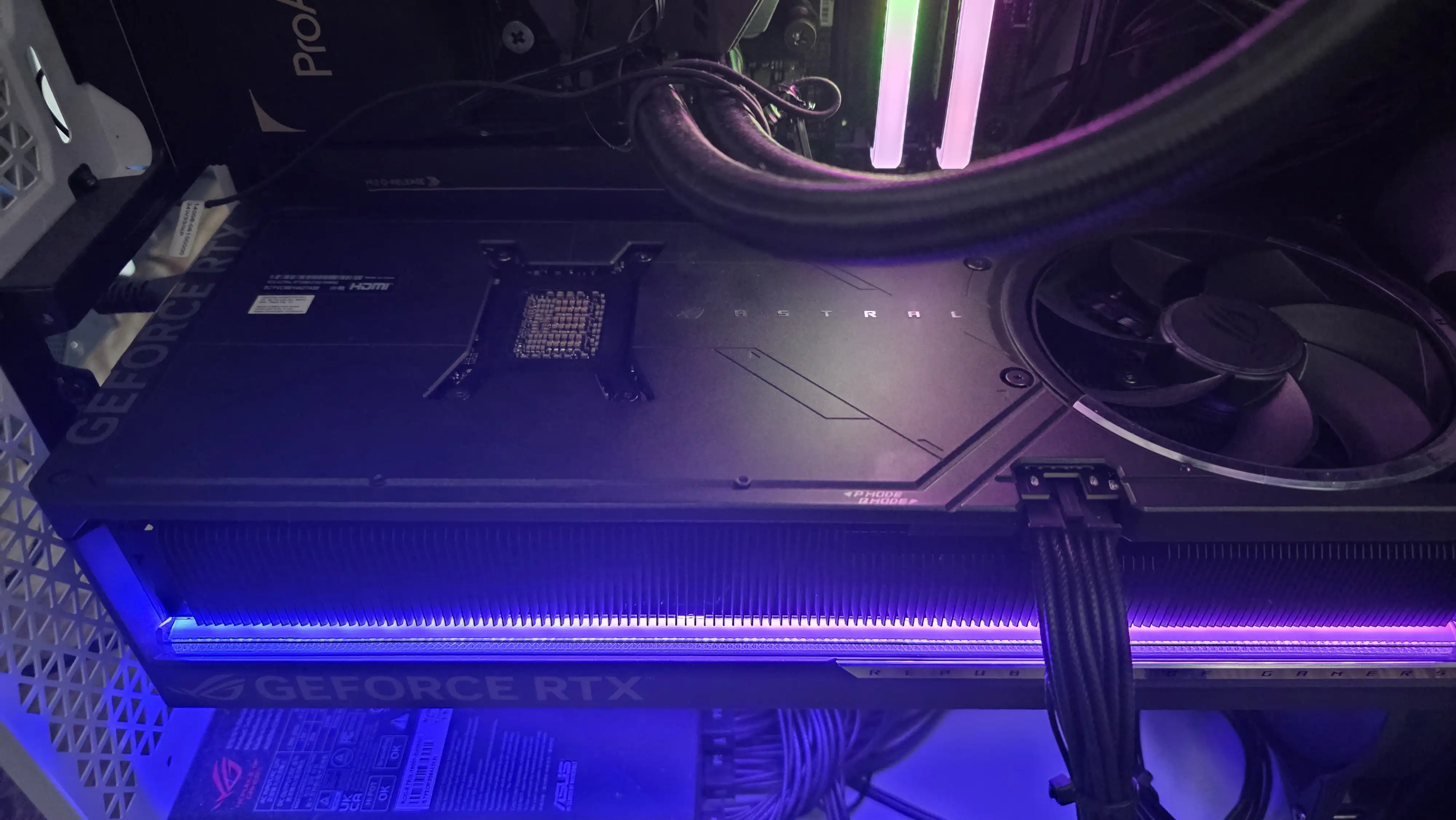

При подключении комплектного кабеля 12V-2x6 от блока питания ASUS ROG Strix 1000W Platinum к видеокарте ROG Strix GeForce RTX 5090 Astral система демонстрирует строгий и аккуратный внешний вид. На снимке хорошо видно, как штатный кабель с групповой фиксацией пластиковой стяжкой уходит вниз от разъема питания графического ускорителя. Комплектный провод БП выполнен из качественных материалов и вполне справляется с базовой передачей 600 Вт мощности, однако стандартное исполнение коннектора не имеет дополнительной металлической гильзы-клипсы и продвинутой системы выравнивания токов. Прокладка штатного кабеля выглядит опрятно, но отдельные жилы имеют тенденцию слегка расходиться ниже места стяжки, что требует дополнительного внимания при формировании красивого изгиба внутри корпуса, особенно при близком расположении боковой стеклянной панели.

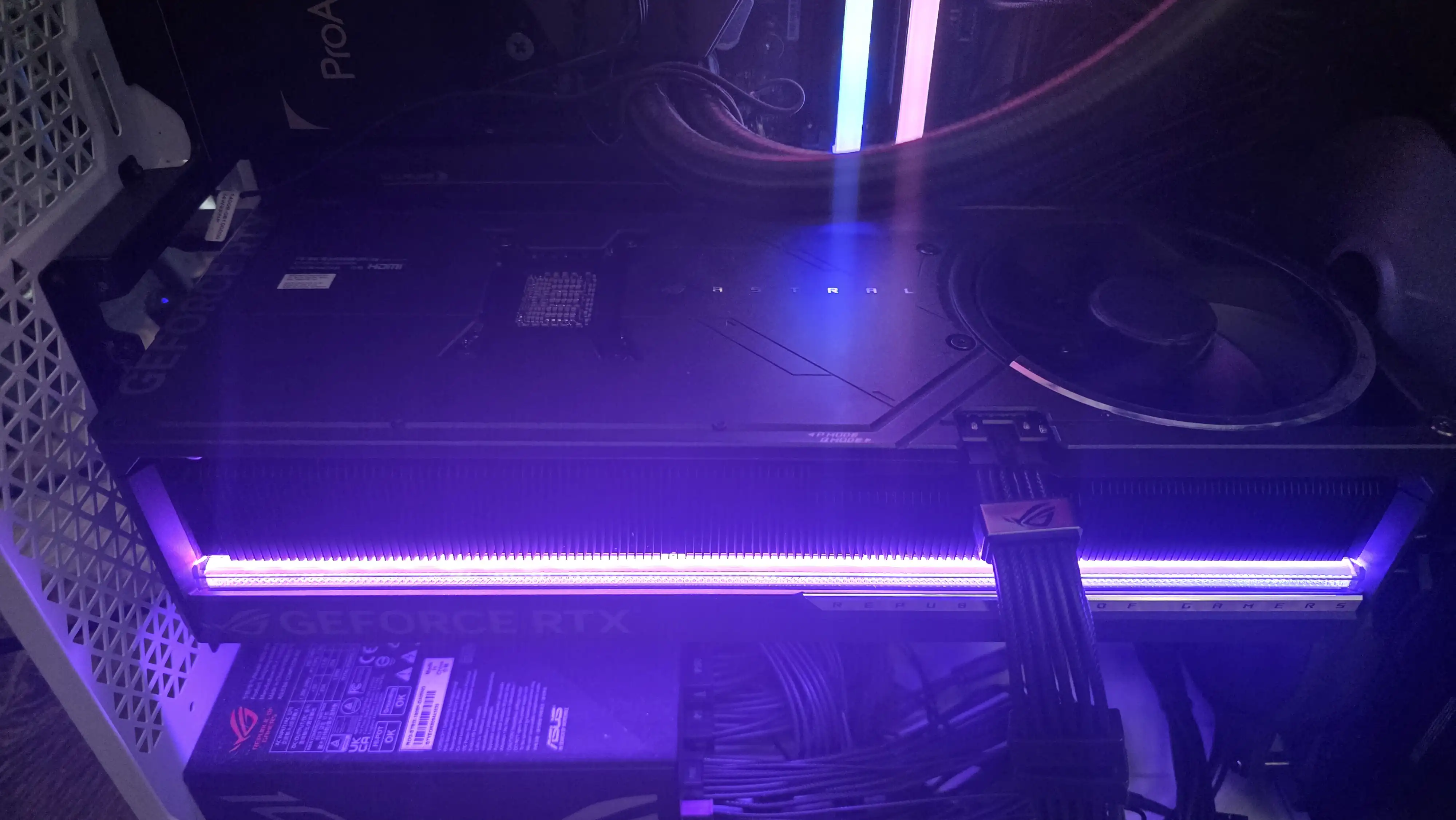

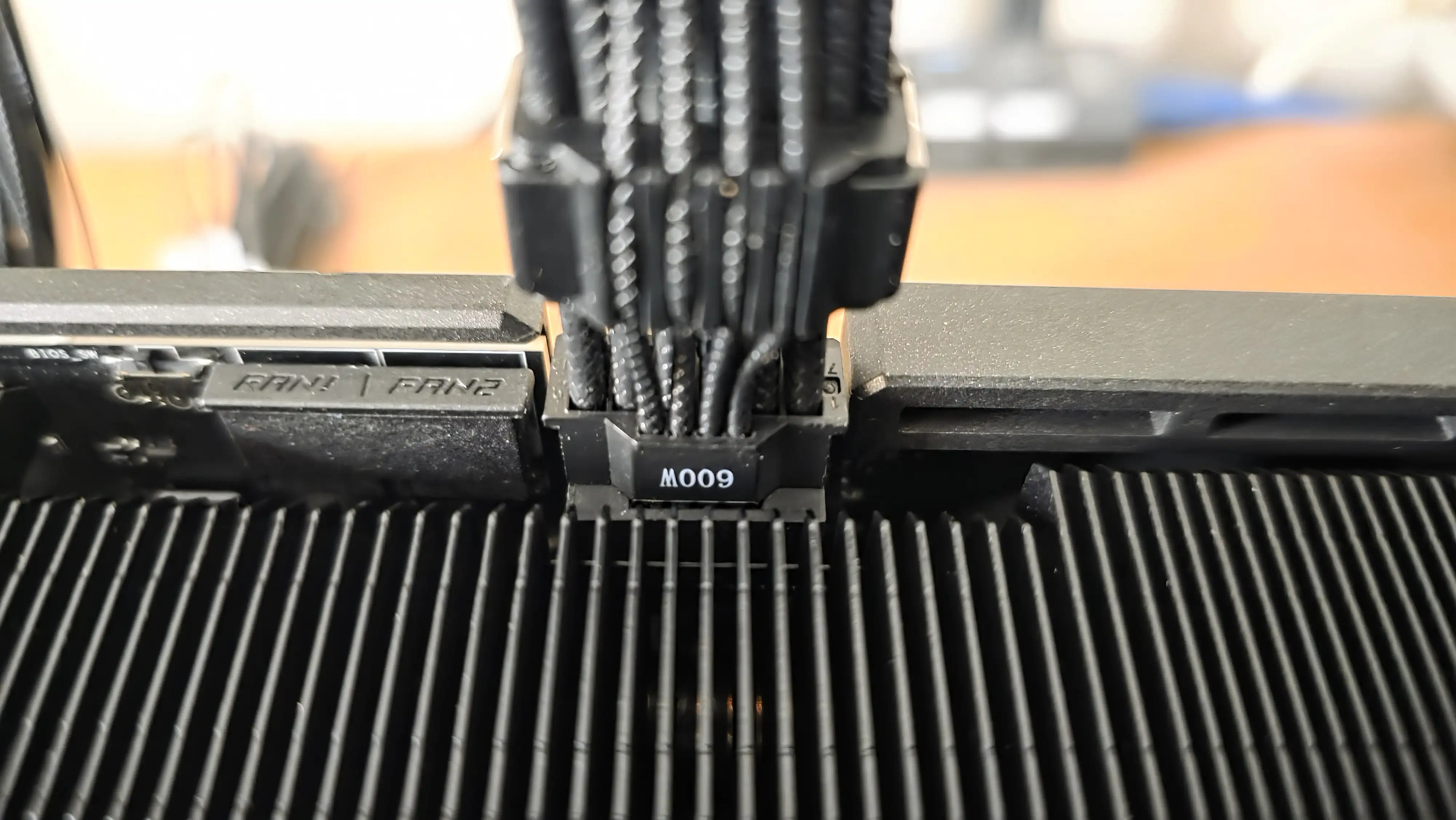

Замена стандартного провода на кабель ROG Equalizer мгновенно преображает эстетику внутренней конфигурации и переводит надежность узла питания на принципиально иной уровень. На крупных планах отчетливо виден фирменный металлический зажим с тисненым логотипом ROG, который не просто фиксирует провода в идеальной параллели, но и закрывает место изгиба возле самого коннектора, создавая монолитный и премиальный внешний вид. Фиолетовая маркировка внутреннего пластика коннектора ушла глубоко в разъем видеокарты, что дает 100% визуальную уверенность в полноте контакта и отсутствии щелей. Благодаря структурированным комплектным органайзерам и рифленой структуре каждого отдельного провода из луденой бескислородной меди, ROG Equalizer держит форму идеальной ровной ленты без единого залома. В сочетании с подсветкой светодиодной полосы RTX 5090 Astral и логотипом ROG Strix 1000W Platinum на нижней панели, кабель выглядин как логичное завершение премиальной экосистемы Republic of Gamers, где бескомпромиссный дизайн подкреплен активной защитой от перегрева и аппаратным выравниванием токов.
| ТЕСТОВАЯ ЧАСТЬ |
Тестовый стенд был собран на базе материнской платы ASUS ProArt Z890-CREATOR WIFI с процессором Intel Core Ultra 7 270K Plus, высокоскоростным комплектом оперативной памяти, блоком питания ASUS ROG Strix 1000W Platinum и графическим ускорителем ROG Strix GeForce RTX 5080 Astral. Мониторинг параметров работы разъема 12V-2x6 осуществлялся в реальном времени с помощью утилиты ASUS GPU Tweak III (раздел Thermal Map & Power Detector+), фиксирующей показания тока по каждому из шести силовых пинов как при использовании стандартного кабеля, так и при включении технологии активной балансировки ROG Equalizer.
| FurMark |

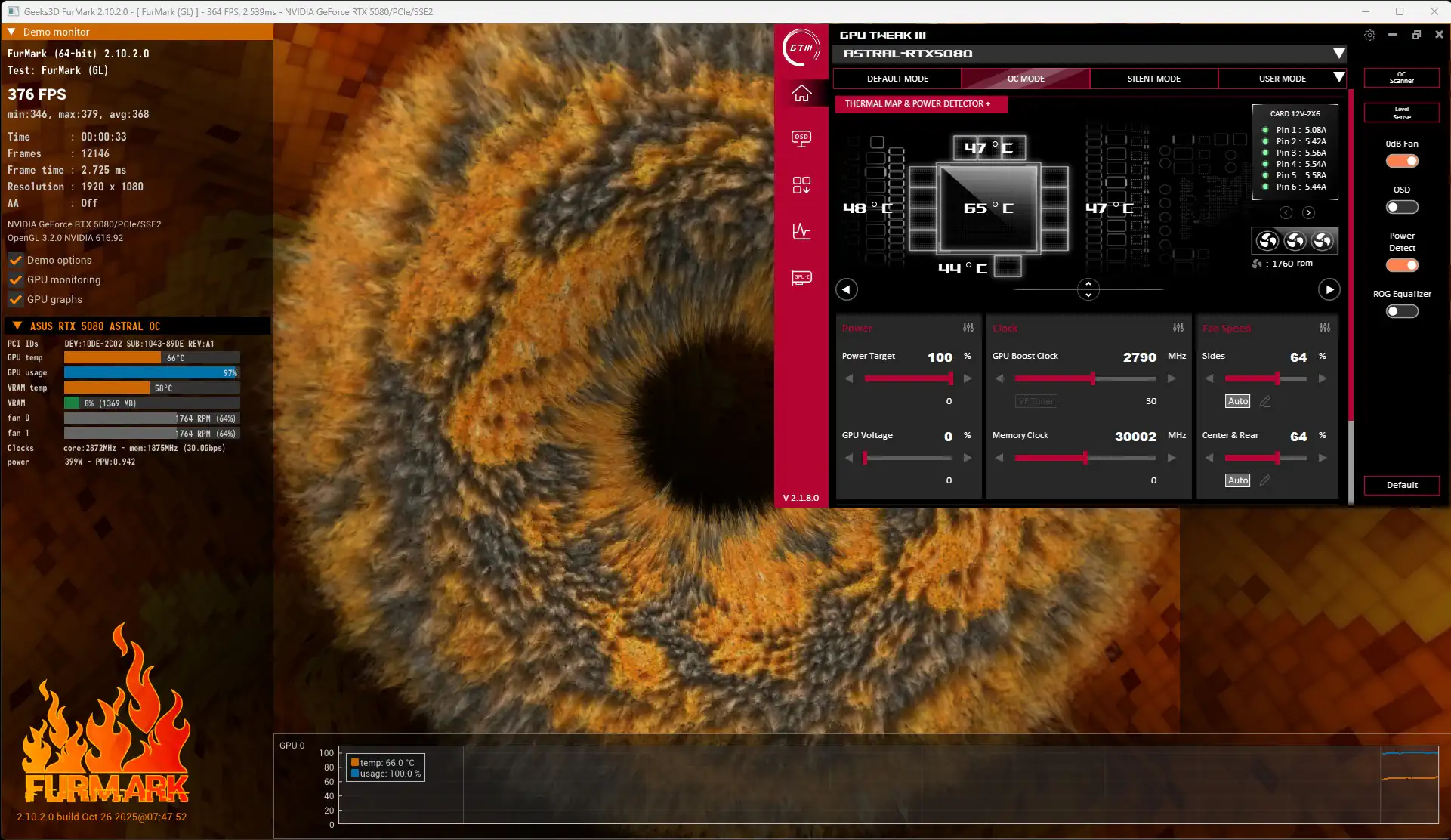

Анализ телеметрии в FurMark 2.10.2.0 и утилите ASUS GPU Tweak III наглядно и бесспорно демонстрирует фундаментальную разницу между работой стандартного кабеля питания стандарта 12V-2x6 и специализированного кабеля ROG Equalizer. При этом критически важно сразу развести понятия и избежать распространенного заблуждения: массивная система охлаждения самой видеокарты отрабатывает свою задачу в штатном режиме, и температурные показатели графического процессора или силовых фаз VRM на печатной плате остаются практически неизменными в обоих случаях. Вся физика процесса, ключевая инженерия и абсолютная целесообразность применения ROG Equalizer сосредоточены не на элементах платы, а исключительно внутри самого 16-контактного силового коннектора, в его контактных группах и физических жилах питания.

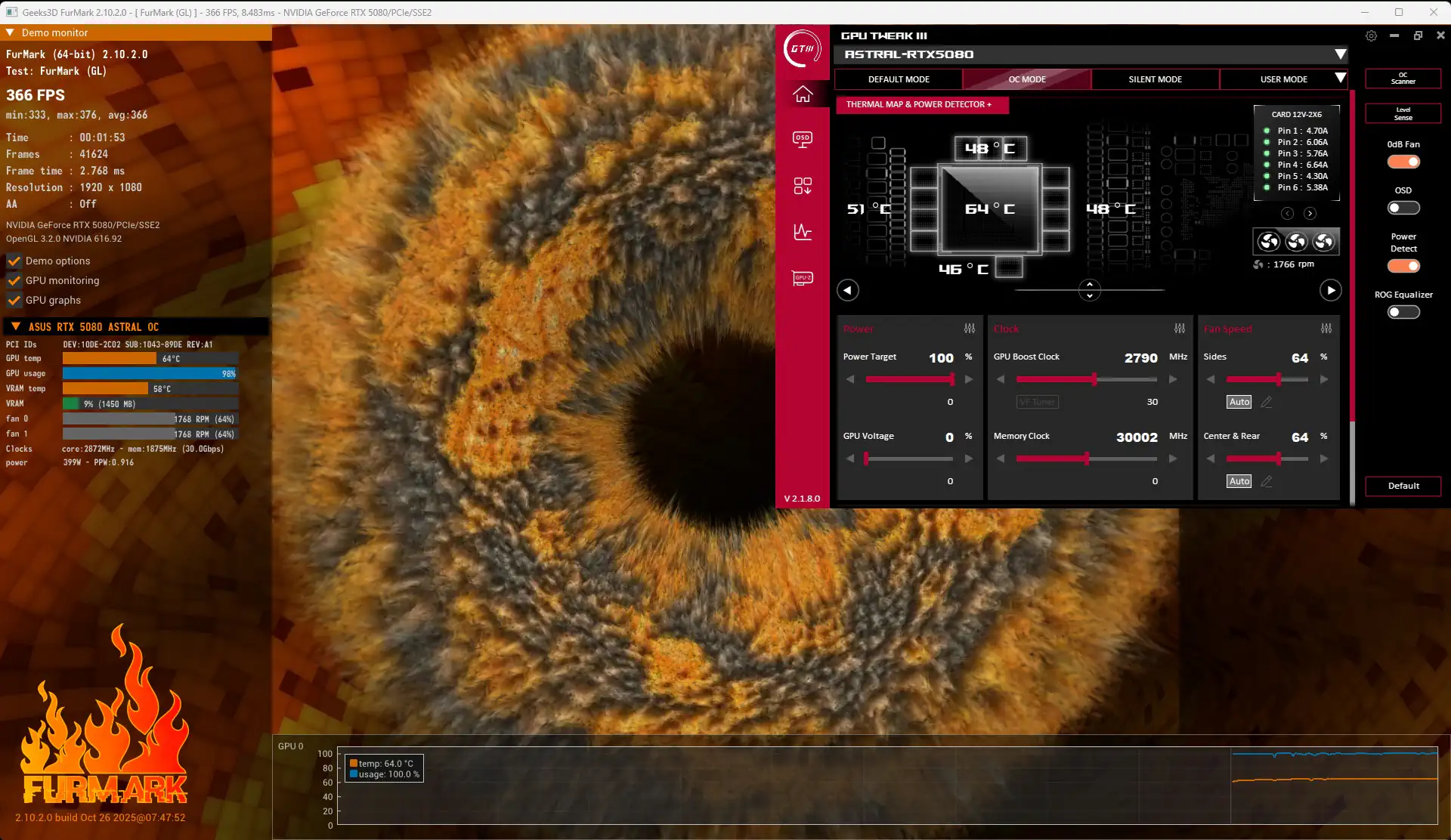

При проведении испытания со стандартным комплектным кабелем без системы выравнивания встроенная телеметрия фиксирует жесткий и опасный токовый дисбаланс по силовым линиям +12V. Ток распределяется по проводникам хаотично, подчиняясь правилу наименьшего электрического сопротивления. На Pin 5 приходится всего 4,30 А, а на Pin 1 подается 4,70 А, в то время как на Pin 6 нагрузка возрастает до 5,38 А, на Pin 4 доходит до 5,64 А, а силовые контакты Pin 3 и Pin 2 вынуждены прокачивать через себя 5,76 А и рекордные 6,06 А соответственно. Разница по силе тока между наиболее и наименее загруженными жилами превышает колоссальные 1,76 А, что создает условия для точечного перегрева: наиболее нагруженные контакты принимают на себя основной термический удар, постепенно деградируя и рискуя оплавить пластиковую колодку разъема при долговременной работе.
Подключение специализированного кабеля ROG Equalizer кардинально меняет картину распределения электрической энергии внутри силового узла, сводя токовый разброс между отдельными проводниками практически к нулю. Встроенная апаратная схема балансировки превращает хаотичные амплитуды в строгую выверенную линию: на Pin 1 фиксируется ток 5,08 А, на Pin 2 — 5,42 А, на Pin 3 — 5,56 А, на Pin 4 и Pin 6 — строго по 5,44 А, а на Pin 5 — 5,58 А. Разбег показателей между всеми шестью контактными линиями сокращается до ничтожных долей ампера, а вся поступающая от блока питания мощность выравнивается с ювелирной точностью.

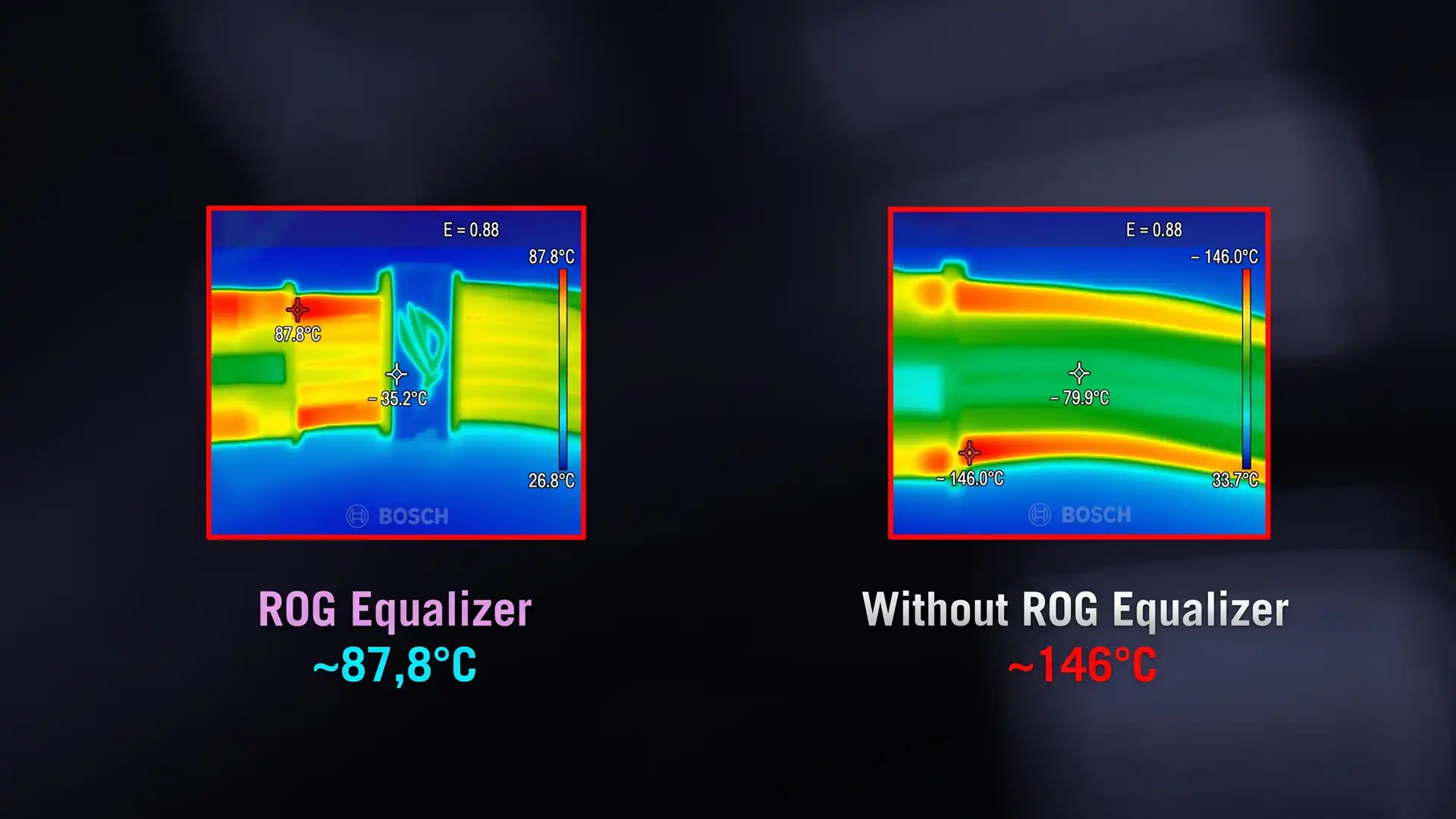

Именно это аппаратное распределение нагрузки исключает главную проблему, с которой столкнулась индустрия при переходе на 600-ваттные линии питания. В условиях физического изгиба, вибраций или постепенного ухудшения контакта стандартный кабель при токовом перекосе способен разогреваться до катастрофических 140–146°C, вызывая разрушение изоляции и возгорание. Кабель ROG Equalizer за счет высокой допустимой нагрузки до 17 А на провод и активного выравнивания тока удерживает реальную физическую температуру штекера и изоляции на безопасном уровне около 87,8°C даже при непрерывной 600-ваттной нагрузке. Это дает 100% гарантию долговечности, полностью нивелирует риск выгорания разъема и превращает линию питания флагманской видеокарты в максимально надежный и защищенный узел системы.
| Cyberpunk 2077 |
Переход от синтетики к тяжелой игровой нагрузке в Cyberpunk 2077 с активированным режимом Path Tracing позволяет оценить поведение кабеля в условиях максимального реального гейминга. В этой конфигурации блок питания ASUS ROG Strix 1000W Platinum испытывает комплексную нагрузку со стороны всего ПК: связка из видеокарты, процессора Core Ultra 7 и скоростной памяти заставляет источник питания отдавать колоссальную суммарную мощность. Графика с трассировкой путей создает постоянные динамические скачки энергопотребления по линии +12V. Однако телеметрия в ASUS GPU Tweak III наглядно показывает, что фундаментальная разница заключается именно в распределении токов внутри 16-контактного разъема питания.

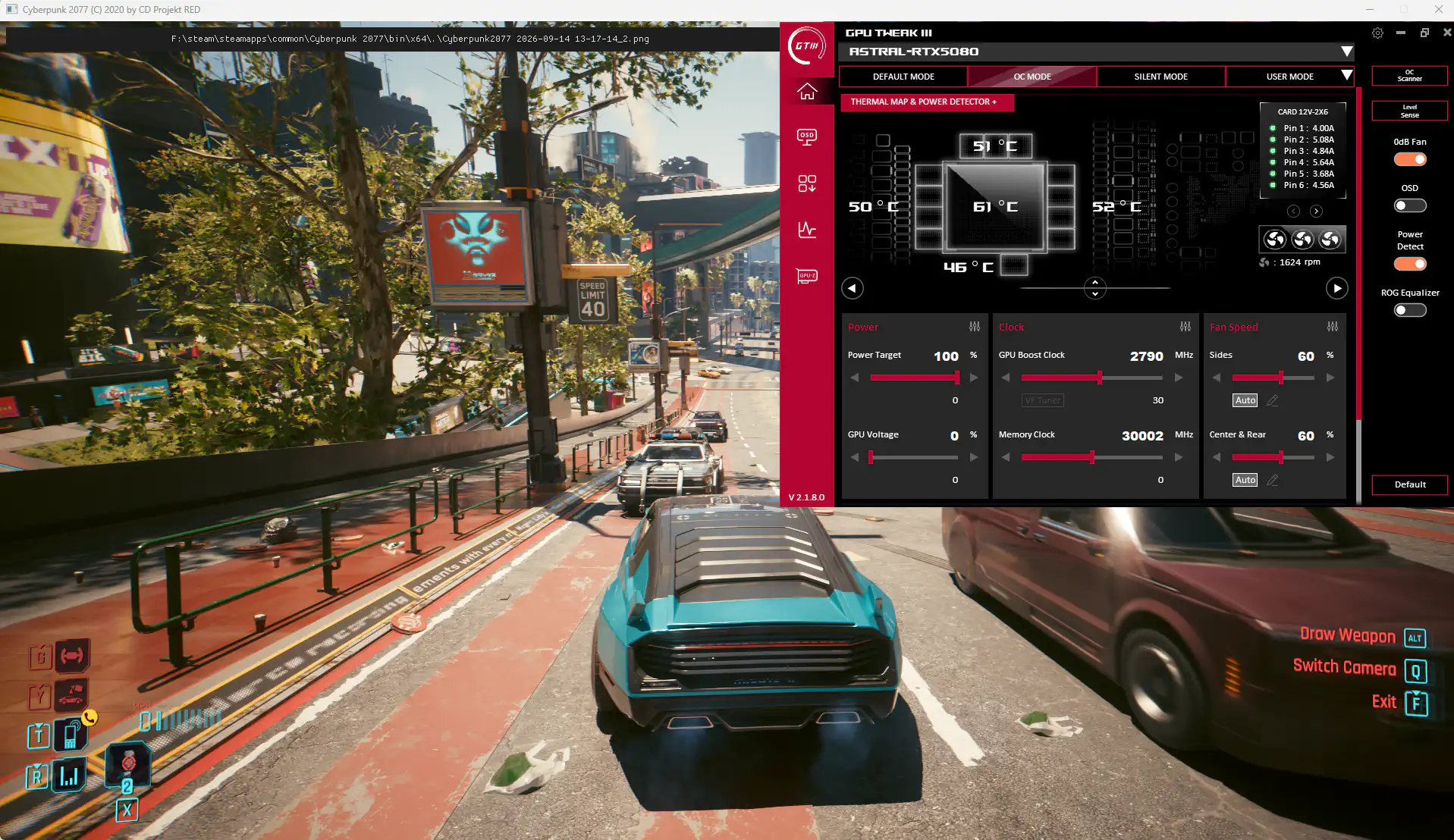

В первом игровом тесте без использования технологии ROG Equalizer телеметрия в реальном времени фиксирует выраженный токовый дисбаланс между силовыми пинами. В моменты интенсивного обсчета освещения в Cyberpunk 2077 ток по контактам распределяется следующим образом: на Pin 1 приходится 4,00 А, на Pin 2 — 5,08 А, на Pin 3 — 4,84 А, на Pin 4 — 5,64 А, на Pin 5 — 5,96 А, а на Pin 6 подается 4,56 А. Разница между самым разгруженным контактом (4,00 А на Pin 1) и наиболее загруженным (5,96 А на Pin 5) составляет 1,96 А. Такой перекос означают, что отдельные проводники испытывают повышенную токовую нагрузку, локально разогреваясь сильнее остальных даже при штатном режиме работы.

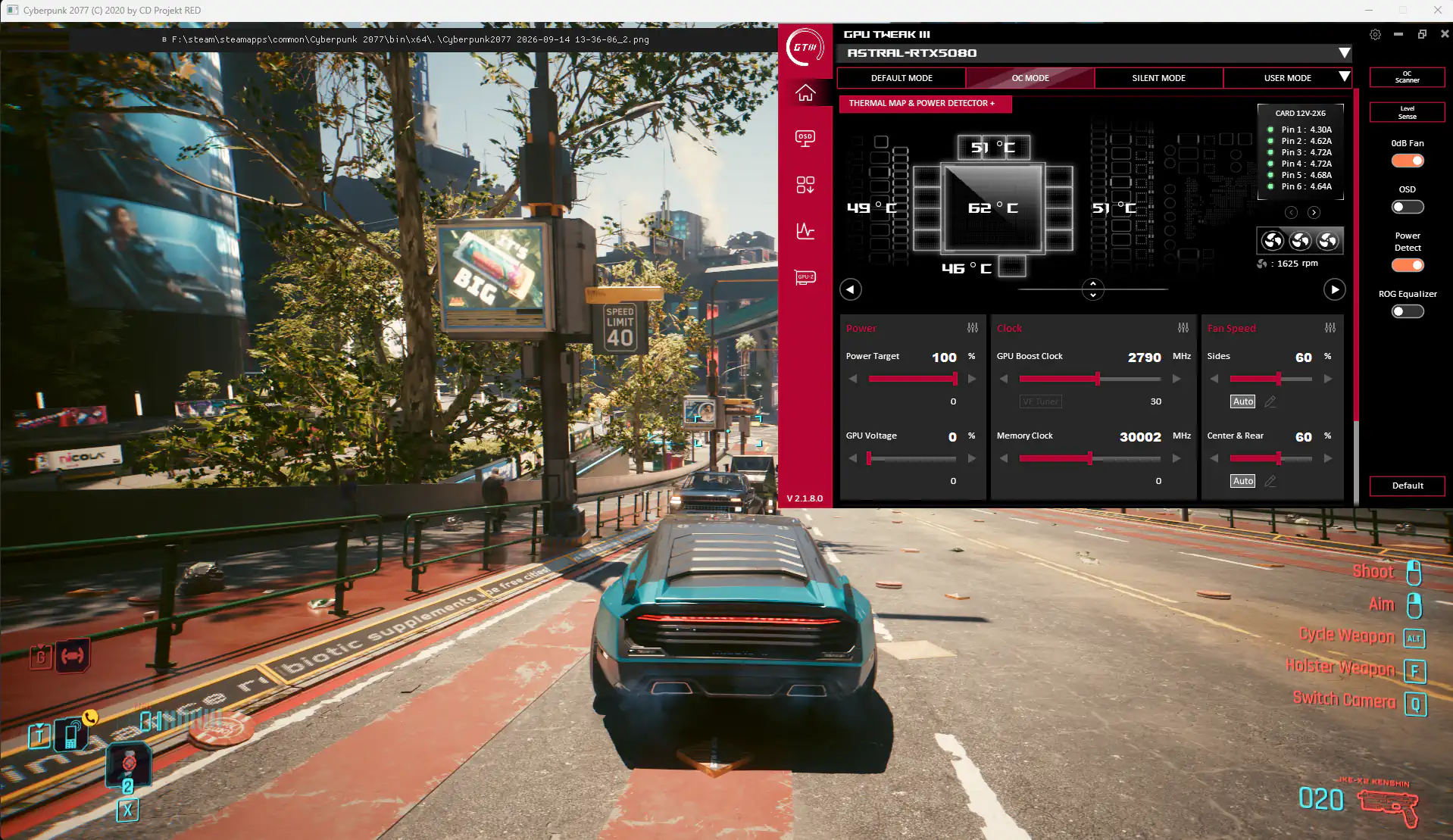

Во втором тесте с задействованием кабеля ROG Equalizer распределение силы тока по линиям +12V выравнивается практически в идеальную линию. В той же самой игровой сцене Cyberpunk 2077 показатели на всех шести силовых контактах выстраиваются в узкий коридор: на Pin 1 фиксируется 4,30 А, на Pin 2 — 4,62 А, на Pin 3 — 4,72 А, на Pin 4 — 4,72 А, на Pin 5 — 4,68 А, а на Pin 6 — 4,64 А. Максимальный разброс между жилами сокращается до 0,42 А (от 4,30 А до 4,72 А). Вся поступающая от блока питания энергия прокачивается через разъем строго сбалансированно, без всплесков и просадок на отдельных проводниках.
Этот практический замер в реальном игровом сценарии доказывает ключевое преимущество ROG Equalizer: даже в требовательных современных играх с Path Tracing, где вся система нагружена до предела, кабель полностью исключает появление локальных «горячих точек» внутри штекера. Снижение разброса токов с 1,96 А до 0,42 А предотвращает преждевременный износ контактной группы, снижает тепловое напряжение на изоляцию и гарантирует безопасность питания видеокарты при затяжных игровых сессиях.
| ВЫВОД |
Проведенное комплексно-лабораторное тестирование кабеля ASUS ROG Equalizer в связке с блоком питания ROG Strix 1000W Platinum и флагманской видеокартой ROG Strix GeForce RTX 5090 Astral полностью подтвердило заявленные инженерами компании характеристики. Кабель решает ключевую проблему стандарта PCIe 12V-2x6 — опасный токовый дисбаланс по силовым линиям +12V.
Как показали замеры телеметрии, в стандартных кабелях разброс силы тока между отдельными пинами может превышать 1,76 А в FurMark и 1,96 А в Cyberpunk 2077 с трассировкой путей. Это приводит к неравномерному термическому износу контактной группы и созданию точечных перегревов внутри коннектора. При задействовании ROG Equalizer этот разброс сглаживается до ничтожных 0,42–0,50 А, равномерно распределяя 600-ваттную нагрузку по всем шести силовым линиям.
Дополнительные эргономические преимущества — двухцветный фиолетовый маркер глубины посадки штекера, премиальный металлический фиксатор ROG, гибкая рифленая оплетка жил и трехлетняя гарантия — делают этот кабель не просто эстетическим дополнением к системе, а обязательным элементом безопасности для владельцев топовых графических ускорителей. ASUS ROG Equalizer ликвидирует главную фобию энтузиастов, гарантируя абсолютную стабильность и долговечность узла питания даже при долговременной работе под предельной нагрузкой.
