Обзор и тестирование сборки ASUS TUF Advanced BTF
В предстоящей статье мы погрузимся в мир высоких технологий, тестируя одни из самых ярких предложений на рынке – видеокарту ASUS TUF Gaming GeForce RTX 4070 Ti SUPER BTF White OC Edition и материнскую плату ASUS TUF GAMING Z790-BTF WIFI. Этот обзор предназначен для тех, кто стремится к пониманию последних инноваций в области графической обработки и желает оценить потенциал данной модели в современных игровых и профессиональных приложениях.
Компания ARTLINE, известна своим широким ассортиментом компьютерной техники, представляет видеокарту 4070 Ti Super как часть своего обширного каталога, включающего более 5000 моделей компьютеров – от базовых рабочих станций до высокопроизводительных кастомных ПК. В статье будет освещена детальная архитектура 4070 Ti Super, её ключевые характеристики, включая производительность, энергоэффективность и систему охлаждения.
Мы также рассмотрим, как новейшие технологии, воплощенные в 4070 Super, отвечают современным требованиям геймеров и профессионалов, а также как они соотносятся с текущими трендами рынка видеокарт. В ARTLINE можно купить игровую видеокарту на любой вкус от RTX 3050 до RTX 4090.
| ВНЕШНИЙ ВИД И ХАРАКТЕРИСТИКИ |
В данном подразделе нашего обзора выявляются основные аспекты ASUS TUF Gaming GeForce RTX 4070 Ti SUPER BTF White OC Edition и ASUS TUF GAMING Z790-BTF WIFI, такие как внешний вид и аппаратная конфигурация.
| ЧТО ТАКОЕ Advanced BTF? |
Advanced BTF (Back To The Future) — это стандарт, введенный компанией Asus, который направлен на упрощение сборки персональных компьютеров за счет более чистого и организованного управления кабелями. Основная идея Advanced BTF заключается в минимизации видимых кабелей в сборке ПК, особенно с помощью материнских плат и графических карт, разработанных для скрытия соединений питания и других кабелей.
Материнские платы Advanced BTF, такие как Asus ROG Maximus Z790 Hero BTF, разработаны так, чтобы скрывать большинство традиционных соединений, включая специальное дополнительное соединение PCIe для питания, предназначенное для удовлетворения потребностей мощных графических процессоров (GPU). Этот подход улучшает эстетику сборки за счет уменьшения количества кабелей и упрощает процесс сборки.

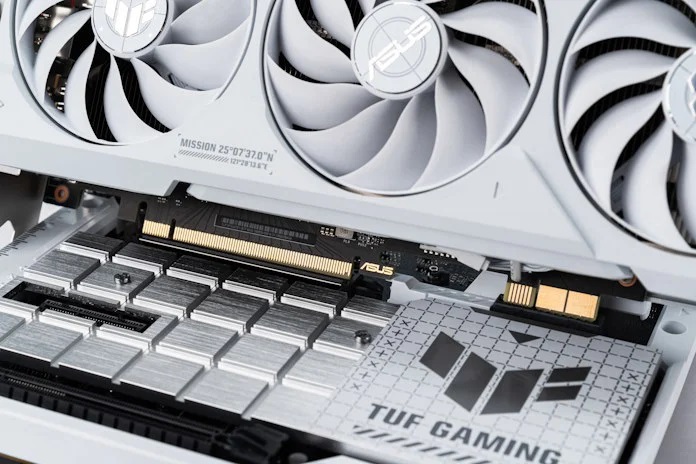

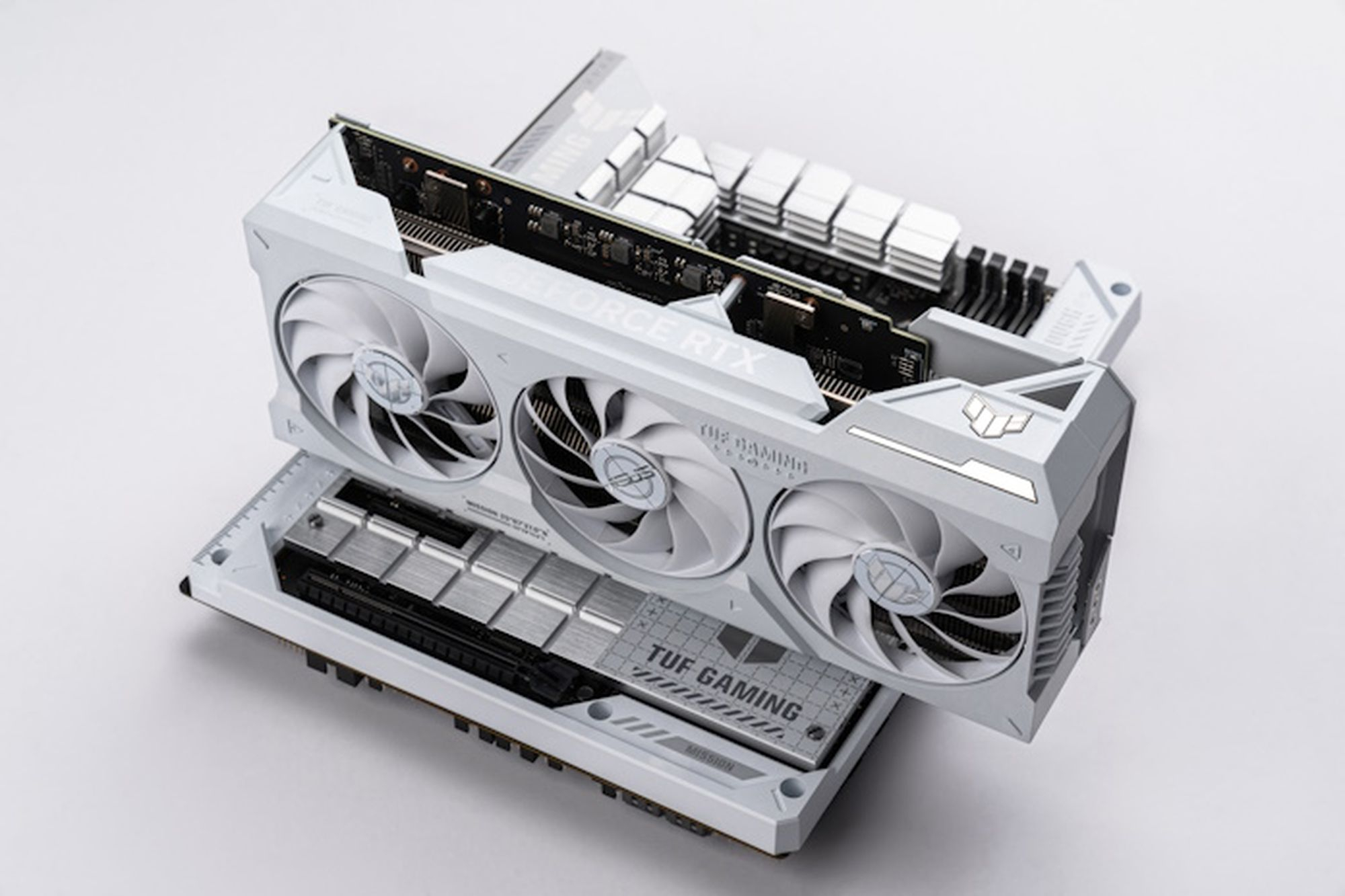

рафические карты, разработанные согласно стандарту Advanced BTF, такие как Asus TUF Gaming GeForce RTX 4070 Ti Super BTF White Edition и ROG Strix GeForce RTX 4090 BTF Edition, оснащены скрытым соединителем PCIe для питания. Это устраняет необходимость во внешних кабелях питания, способствуя более аккуратному и упорядоченному внешнему виду внутренностей ПК.

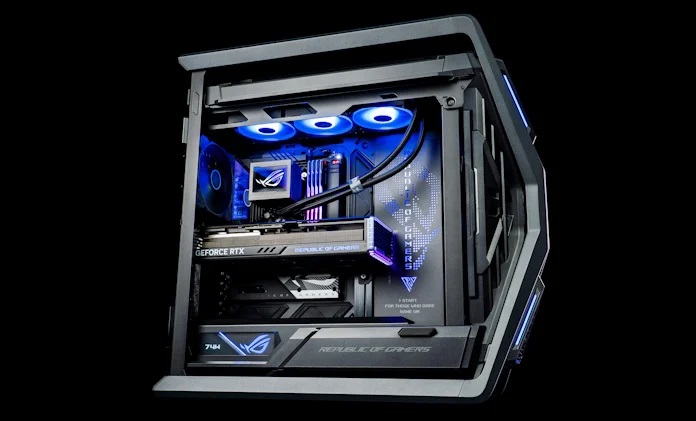

Для использования компонентов BTF необходимы специальные корпуса ПК, которые разработаны так, чтобы соответствовать расположению материнской платы BTF, обеспечивая легкий доступ к скрытым соединителям и поддерживая общий чистый дизайн. Примерами могут служить корпус ROG Hyperion GR701 BTF Edition и корпус TUF Gaming GT302 ARGB, которые настроены на бесперебойную интеграцию с компонентами системы BTF, повышая как эстетическую привлекательность, так и функциональность сборки.
| ВНЕШНИЙ ВИД И ХАРАКТЕРИСТИКИ ASUS TUF Gaming GeForce RTX 4070 Ti SUPER BTF White OC Edition |
ASUS TUF Gaming GeForce RTX 4070 Ti SUPER BTF White OC Edition поставляется в улучшенной упаковке, которая не только компактна, но и достаточно просторна для обеспечения безопасности видеокарты во время транспортировки. Упаковка сочетает в себе стиль и функциональность, отражая характеристики самой видеокарты. Внутри, карта аккуратно уложена в стильную черную коробку, где каждый компонент надежно защищен.
Сама коробка выполнена в современном и эстетичном дизайне, соответствующем линейке ASUS TUF Gaming, делая ее не только защитной, но и привлекательной для визуального восприятия. Этот дизайн подчеркивает мощность и производительность ASUS TUF Gaming GeForce RTX 4070 Ti SUPER.

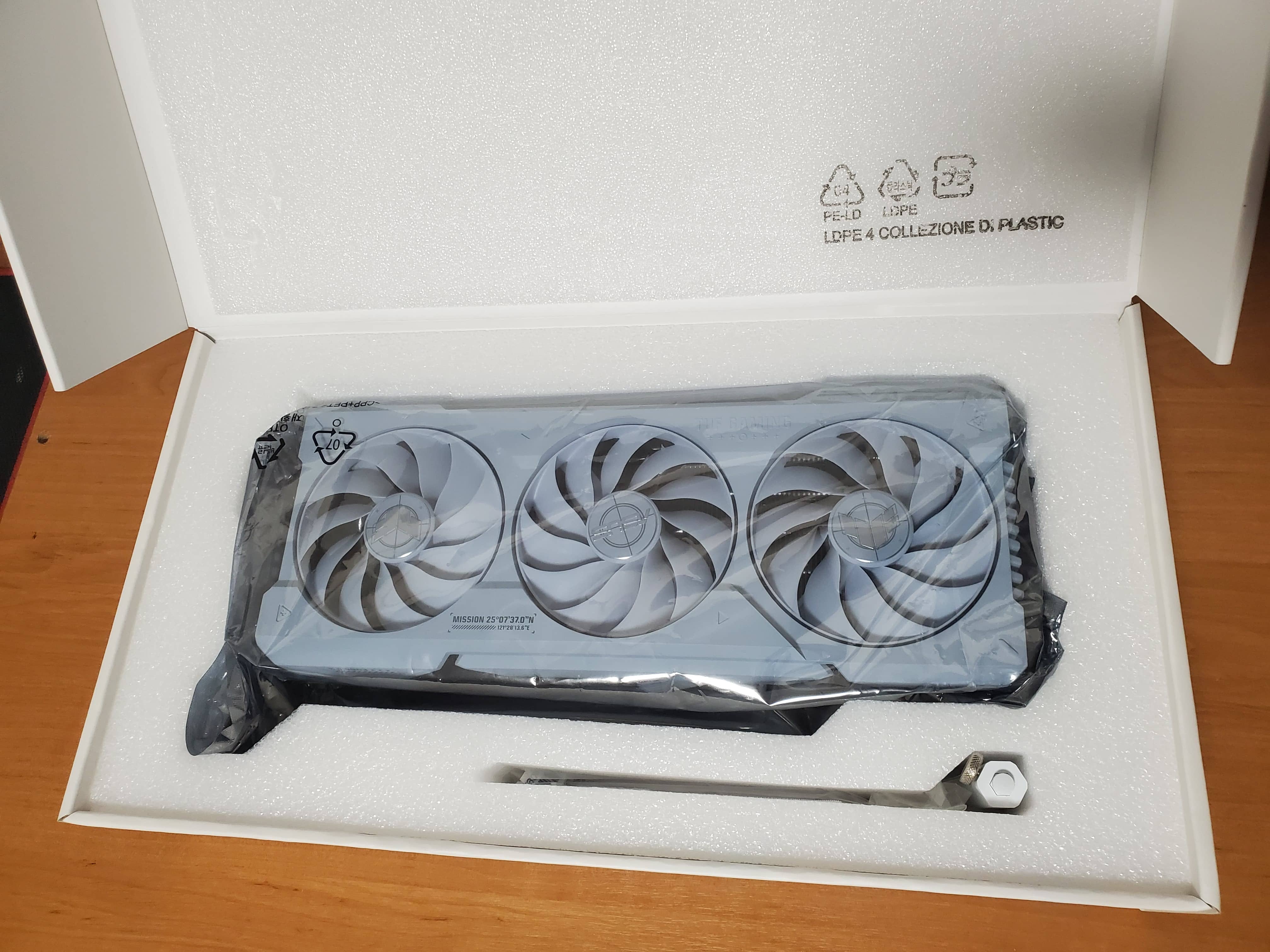

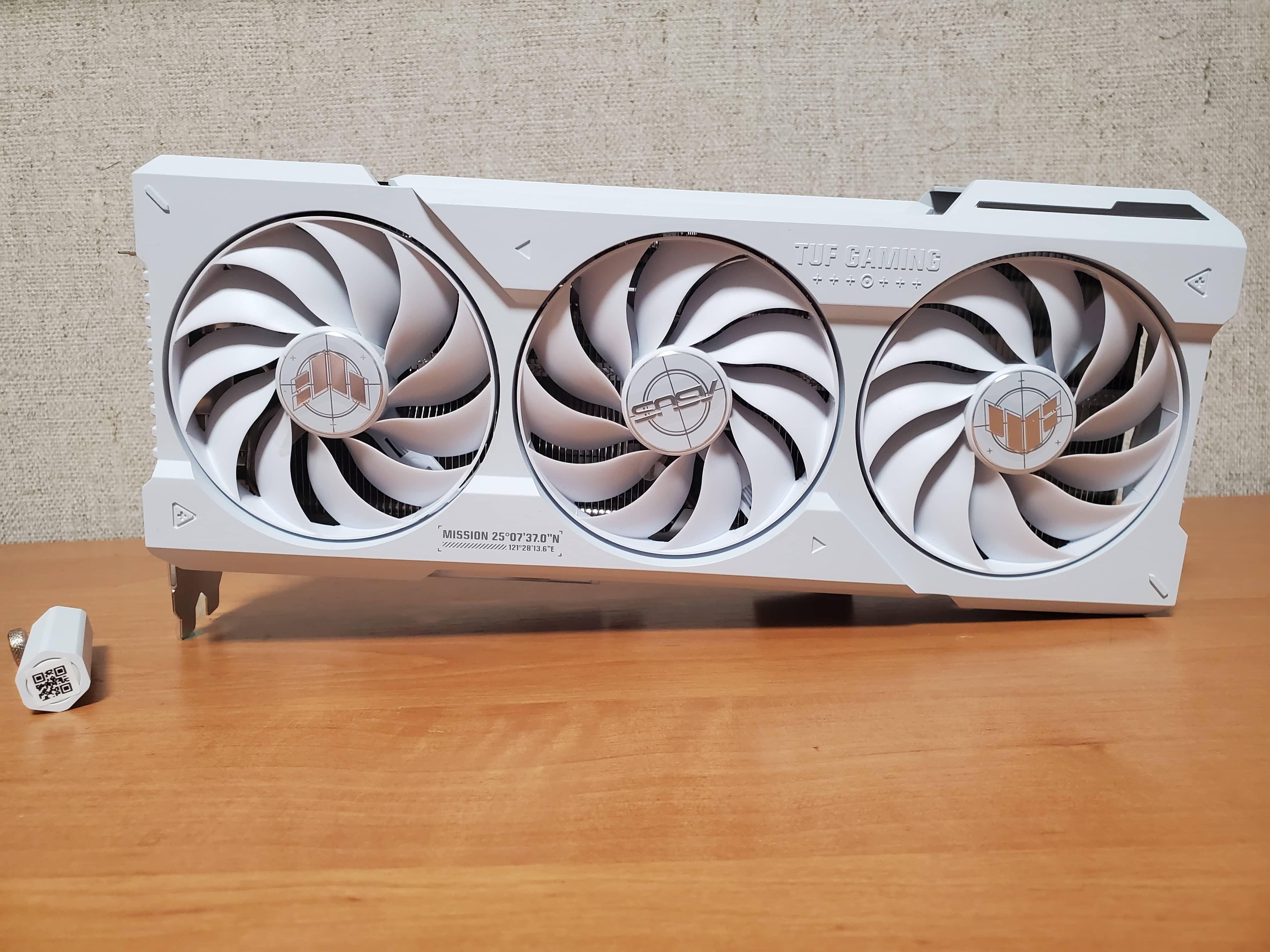

Комплектация включает в себя саму видеокарту и необходимые аксессуары, в нашем случае белая отверточка.

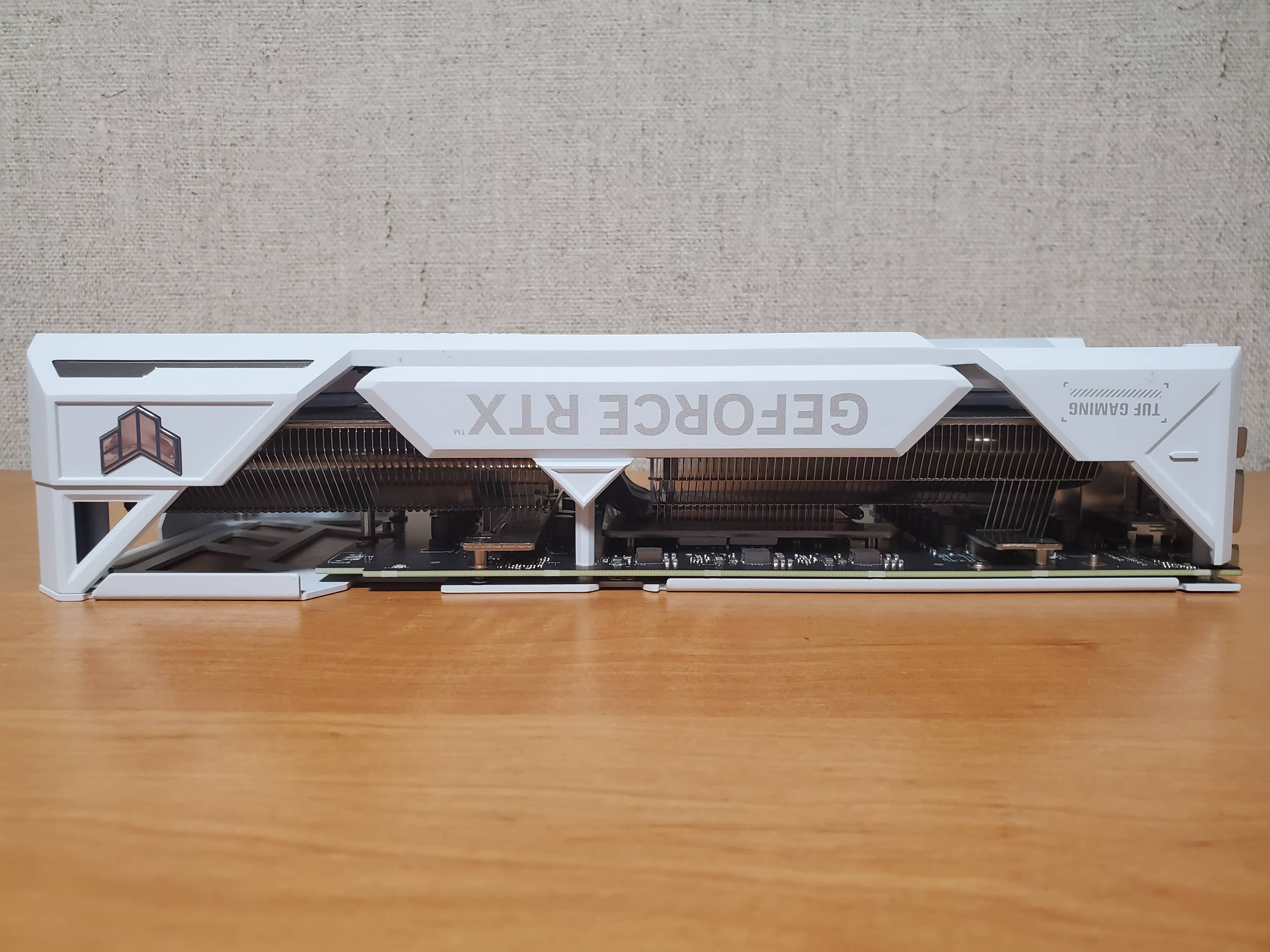

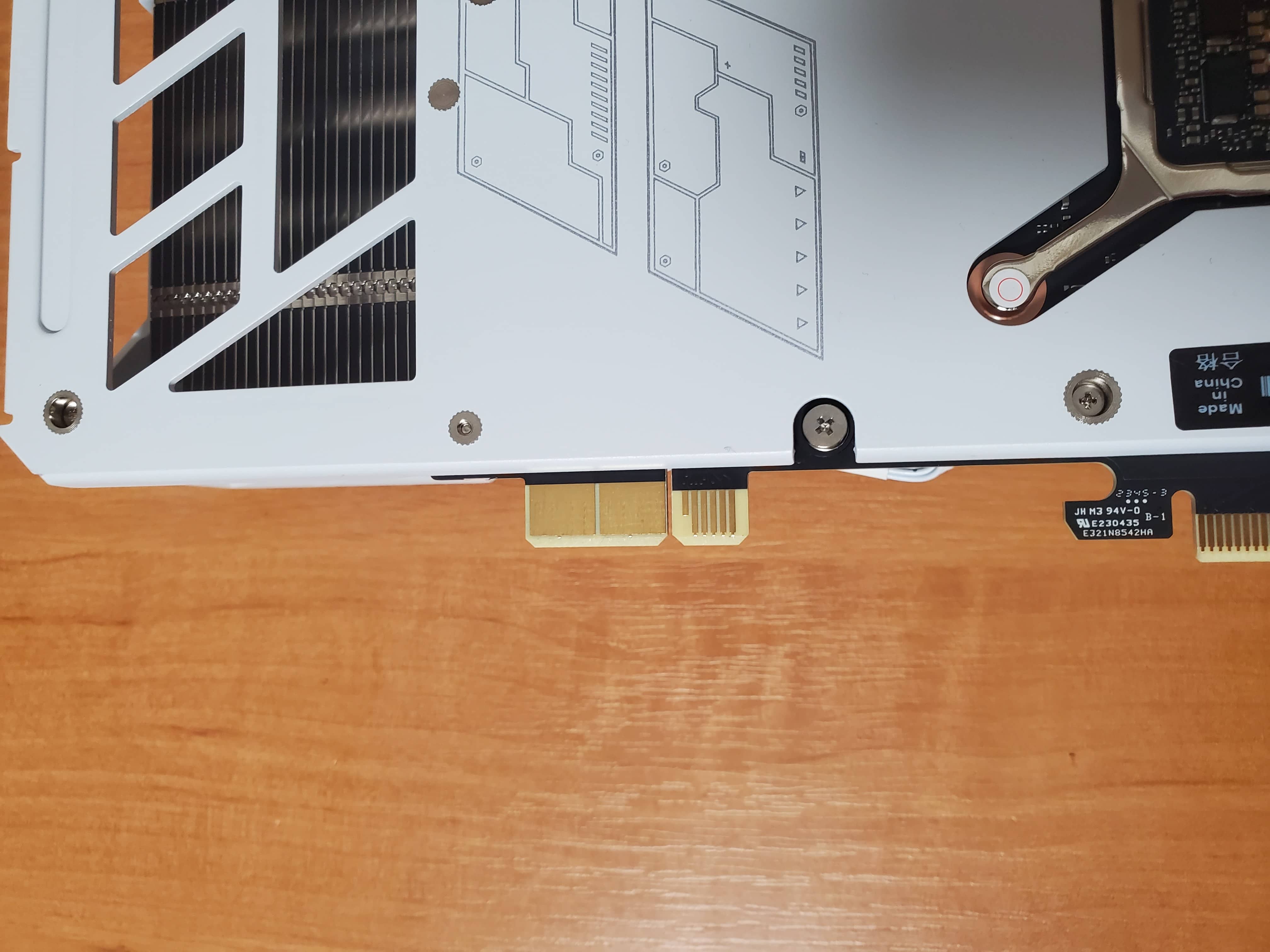

Эта модель также отличается своим белым цветом и дискретной RGB-подсветкой, добавляя эстетическую привлекательность в сборку ПК. Видеокарта устроена таким образом, чтобы устранить необходимость в традиционных 16-пиновых внешних питающих подключениях, используя вместо этого инновационный высокомощный разъем PCIe, что также способствует уменьшению проседания карты.

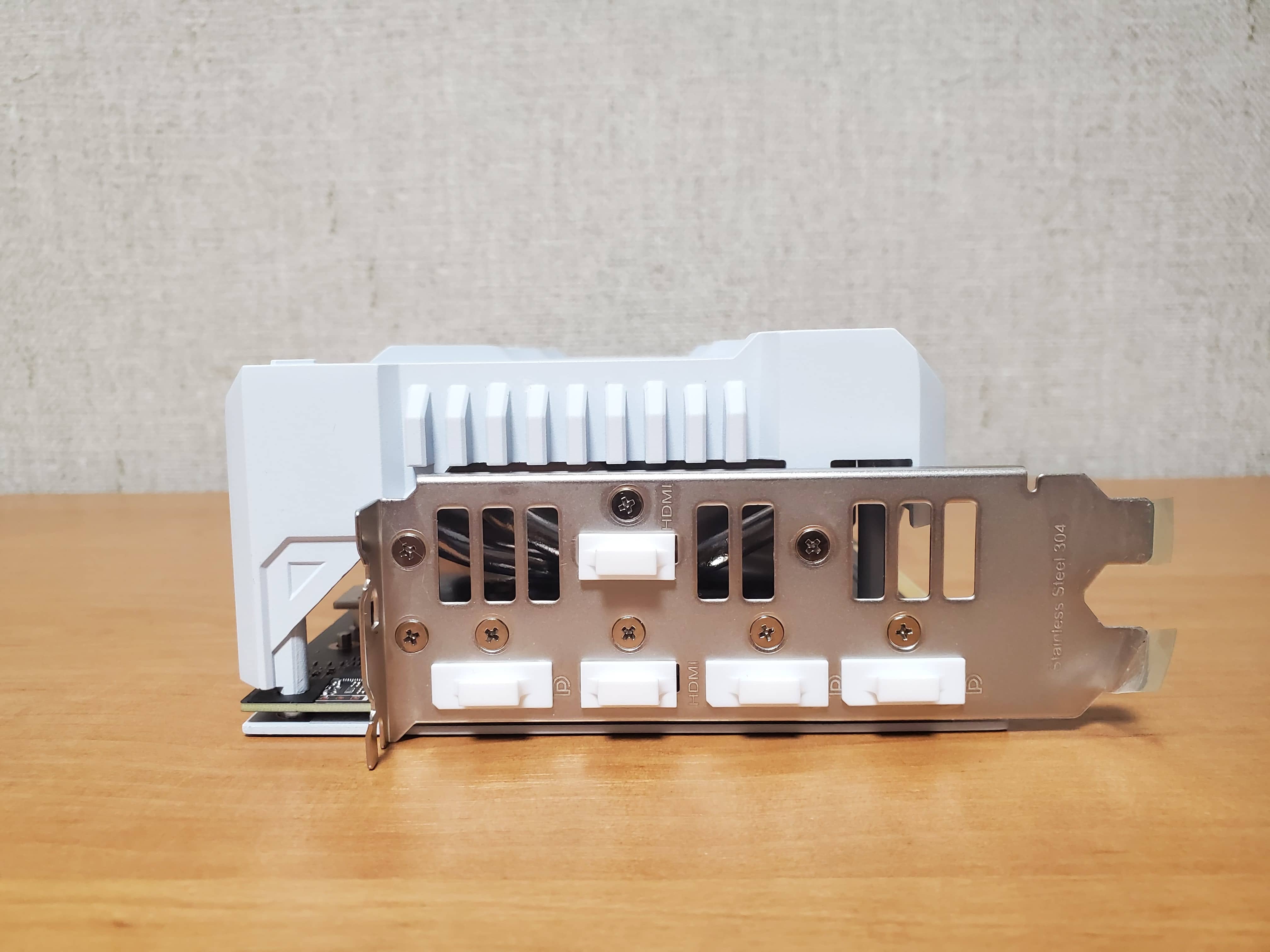

К видеокарте ASUS TUF Gaming GeForce RTX 4070 Ti SUPER BTF White OC Edition предлагается 5 видеовыходов, включая два порта HDMI и три DisplayPort, что особенно удобно для использования с VR-гарнитурами и HDMI-дисплеями одновременно.

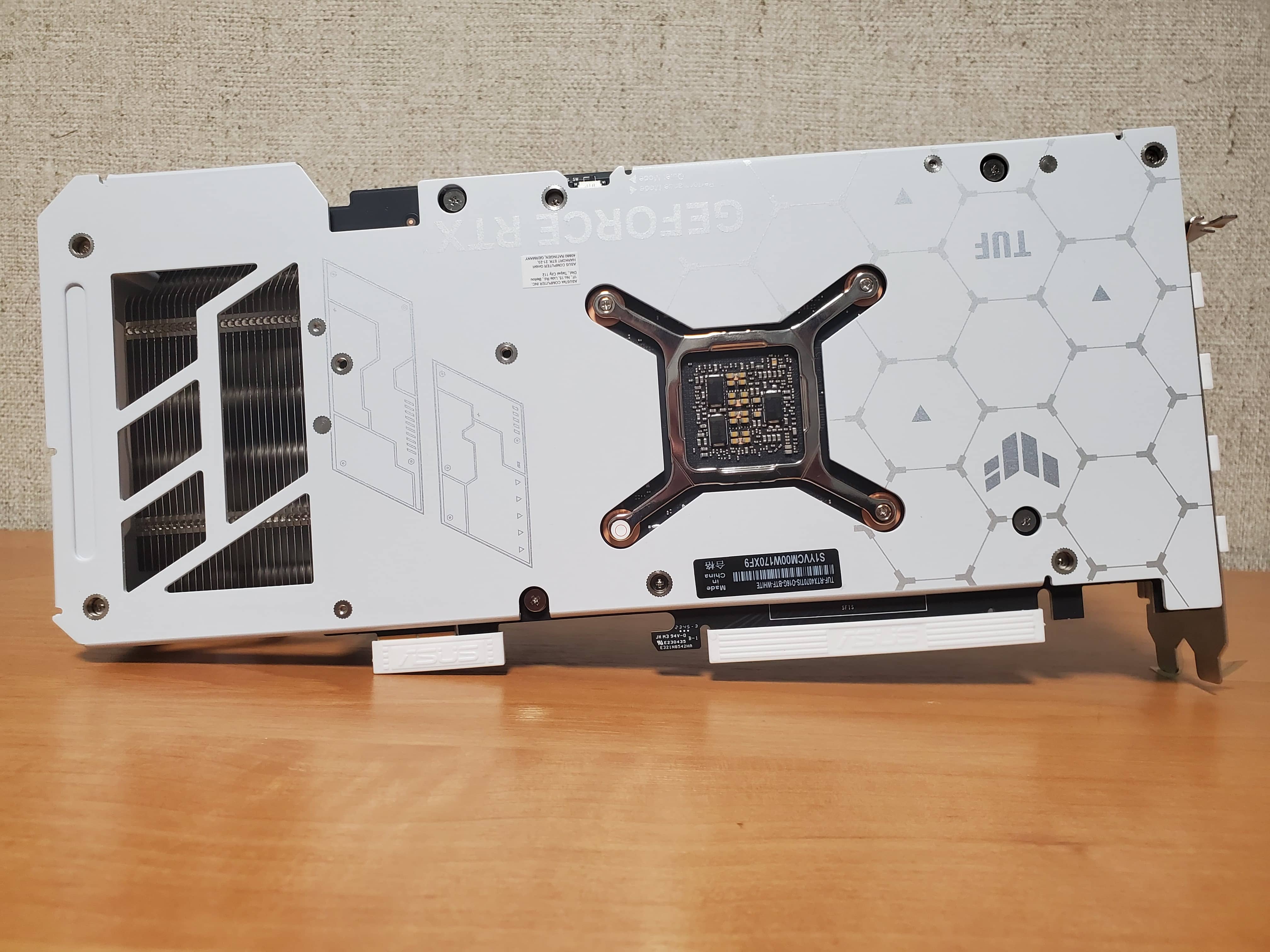

На задней пластине видеокарты предусмотрен специальный вырез для улучшения воздушного потока.
| АРХИТЕКТУРА ASUS TUF Gaming GeForce RTX 4070 Ti SUPER BTF White OC Edition |
GeForce RTX 4070 Ti SUPER от NVIDIA - это мощная видеокарта, разработанная для геймеров и творческих профессионалов, требующих высокой производительности. Она построена на архитектуре NVIDIA Ada Lovelace, известной своей эффективностью и продвинутыми возможностями. Эта архитектура увеличивает производительность карты, особенно в задачах, связанных с искусственным интеллектом и трассировкой лучей.
Карта предлагает улучшенное погружение в игры и реалистичную графику благодаря использованию последних достижений NVIDIA в области ИИ и трассировки лучей. Она обладает функциями, такими как DLSS (Deep Learning Super Sampling), которые значительно увеличивают частоту кадров без ущерба для качества изображения.
Ключевые характеристики видеокарты включают:
- GPU: Основана на графическом процессоре AD103.
- Частоты: Базовая частота 2340 МГц и повышенная частота 2610 МГц.
- Память: 16 ГБ GDDR6X, работающая на 256-битной шине с пропускной способностью 672,3 ГБ/с.
- Шейдерные блоки и ядра: 8448 шейдерных блоков, 264 тензорных ядра (4-е поколение) и 66 ядер трассировки лучей (3-е поколение).
- Мощность и размер: TDP (Thermal Design Power) составляет 285 ватт, рекомендуется использовать с блоком питания на 600 ватт. Размеры карты - 310 мм x 140 мм x 61 мм.
| НАГРЕВ И ЭНЕРГОПОТРЕБЛЕНИЕ |
Тестирование энергетической эффективности видеокарты ASUS TUF Gaming GeForce RTX 4070 Ti SUPER BTF White OC Edition было проведено в сборе с материнской платой ASUS TUF GAMING Z790-BTF WIFI.
В результате испытаний, выполненных с использованием программы FurMark, видеокарта ASUS TUF Gaming GeForce RTX 4070 Ti SUPER BTF White OC Edition показала отличную тепловую эффективность и энергоэкономичность. При полной нагрузке устройство достигло максимальной температуры в 60 градуса Цельсия, при этом его энергопотребление составило 285 ватт. Видеокарта во время стресс теста была практически бесшумна.
Это отличный показатель, особенно для тех, кто ценит возможности настройки и разгона.
| ВНЕШНИЙ ВИД И ХАРАКТЕРИСТИКИ ASUS TUF GAMING Z790-BTF WIFI |

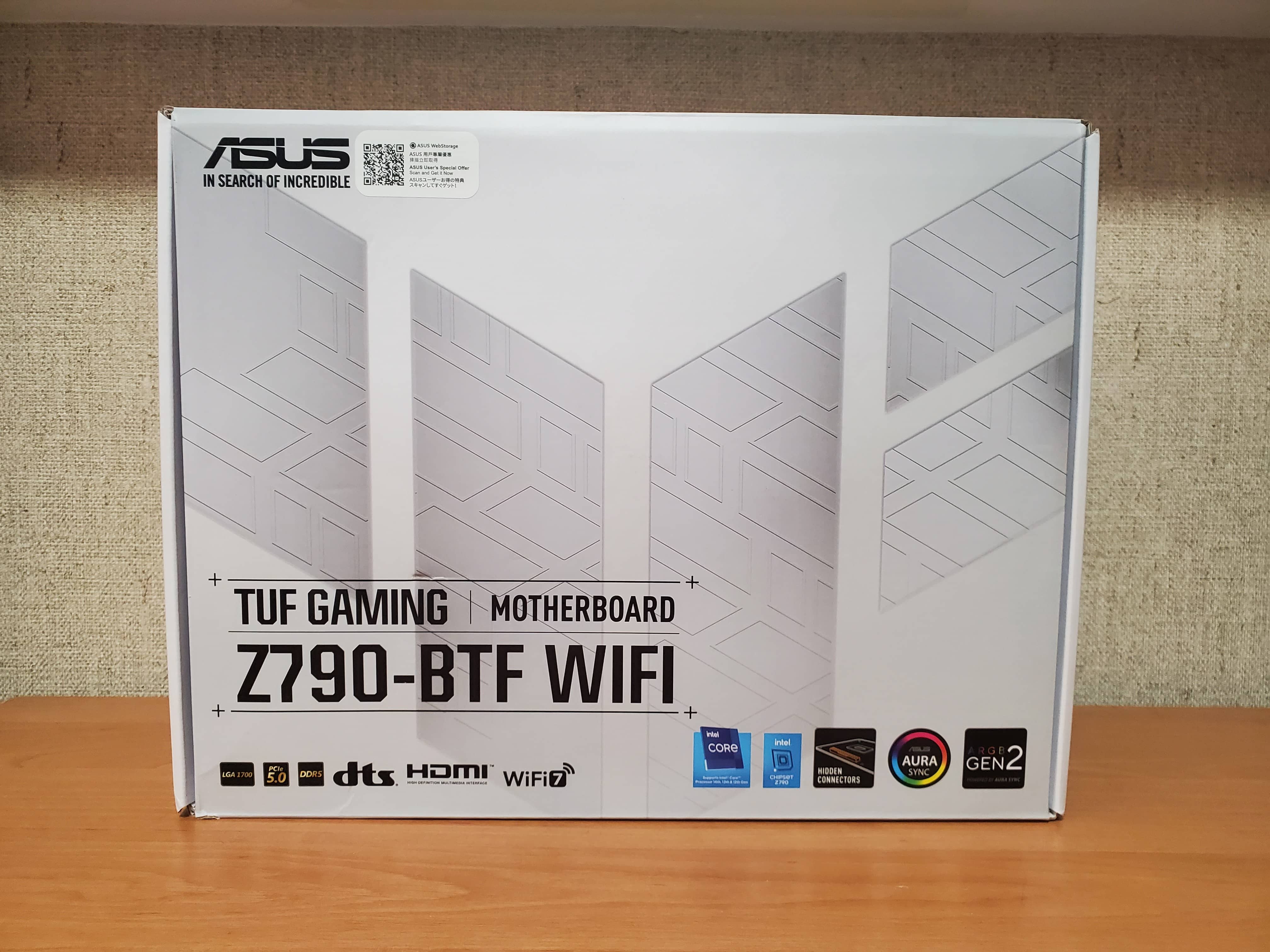

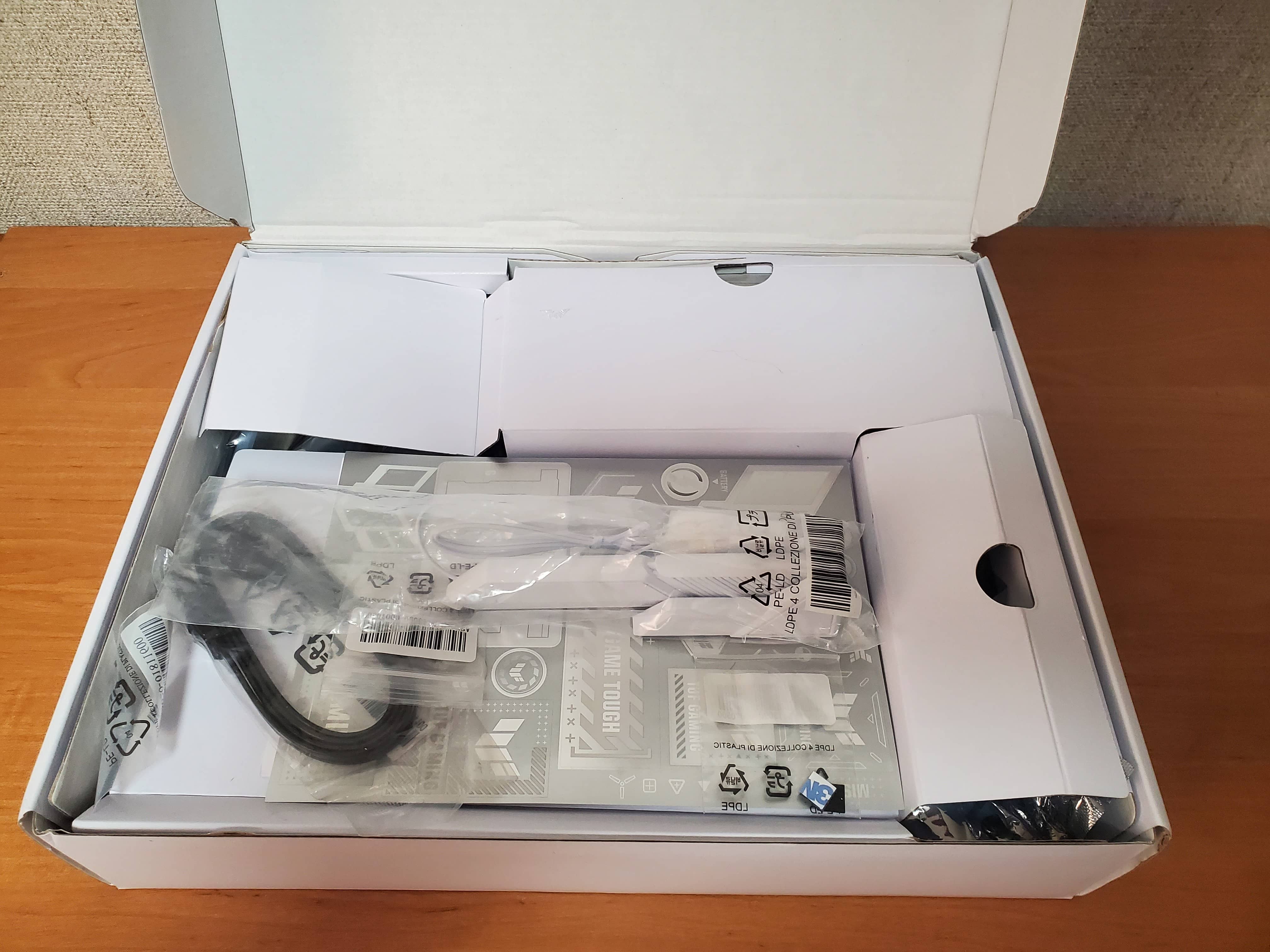

Упаковка материнской платы ASUS TUF GAMING Z790-BTF WIFI включает в себя защитную коробку, которая обеспечивает безопасность компонента во время транспортировки, а также может содержит пенопластовые вставки для дополнительной защиты.

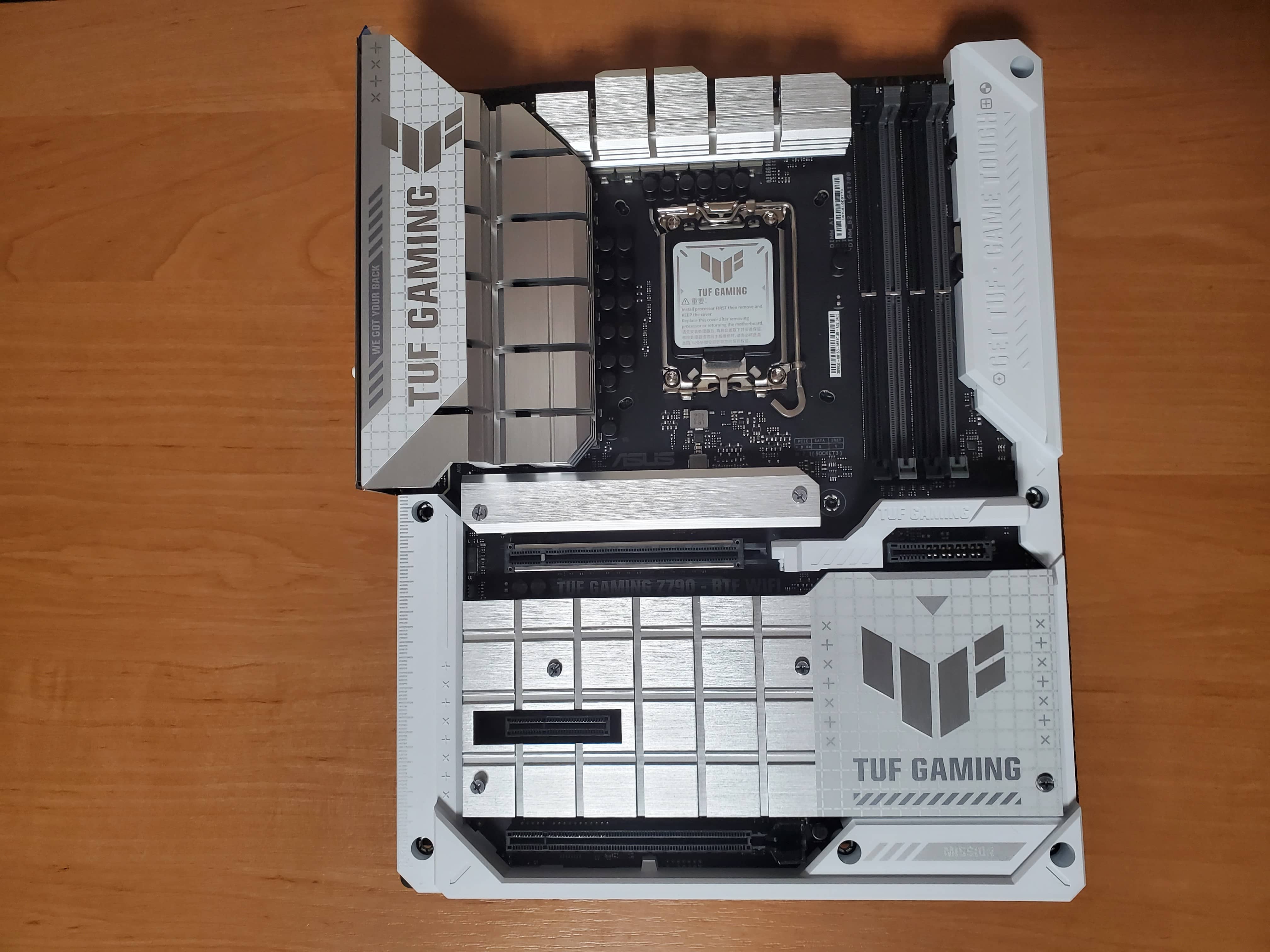

ASUS TUF GAMING Z790-BTF WIFI материнская плата предлагает внешний вид и комплектацию, соответствующие потребностям современных геймеров и энтузиастов ПК. Материнская плата обладает внешним видом в стиле TUF с промышленными элементами дизайна и улучшенной прочностью, обеспечивая надежность в экстремальных условиях использования.
Внешний вид:
- Стильный и устойчивый дизайн с использованием TUF военного стиля.
- Оснащена системой охлаждения, включая большие радиаторы VRM для обеспечения эффективного рассеивания тепла.
- Имеет спрятанный дизайн соединителей для оптимизации управления кабелями, что создает аккуратный и чистый вид внутреннего пространства.
Комплектация:
- Поддержка современных технологий, включая Intel Core процессоры 14-го, 13-го и 12-го поколений с сокетом LGA1700.
- Четыре слота для оперативной памяти DDR5 с поддержкой частот до 7200 МГц в режиме разгона.
- Четыре слота M.2 для высокоскоростных накопителей и поддержка RAID.
- Расширенные возможности подключения с портами USB включая USB 20Gbps Type-C.
- Высокоскоростной Ethernet порт Intel 2.5Gb и встроенный Wi-Fi 7 для улучшенного сетевого подключения.
Материнская плата также предоставляет улучшенные функции безопасности и долговечности, такие как SafeSlot для защиты PCIe-слотов и TUF LANGuard для защиты сетевого подключения от перепадов напряжения и электростатических разрядов.

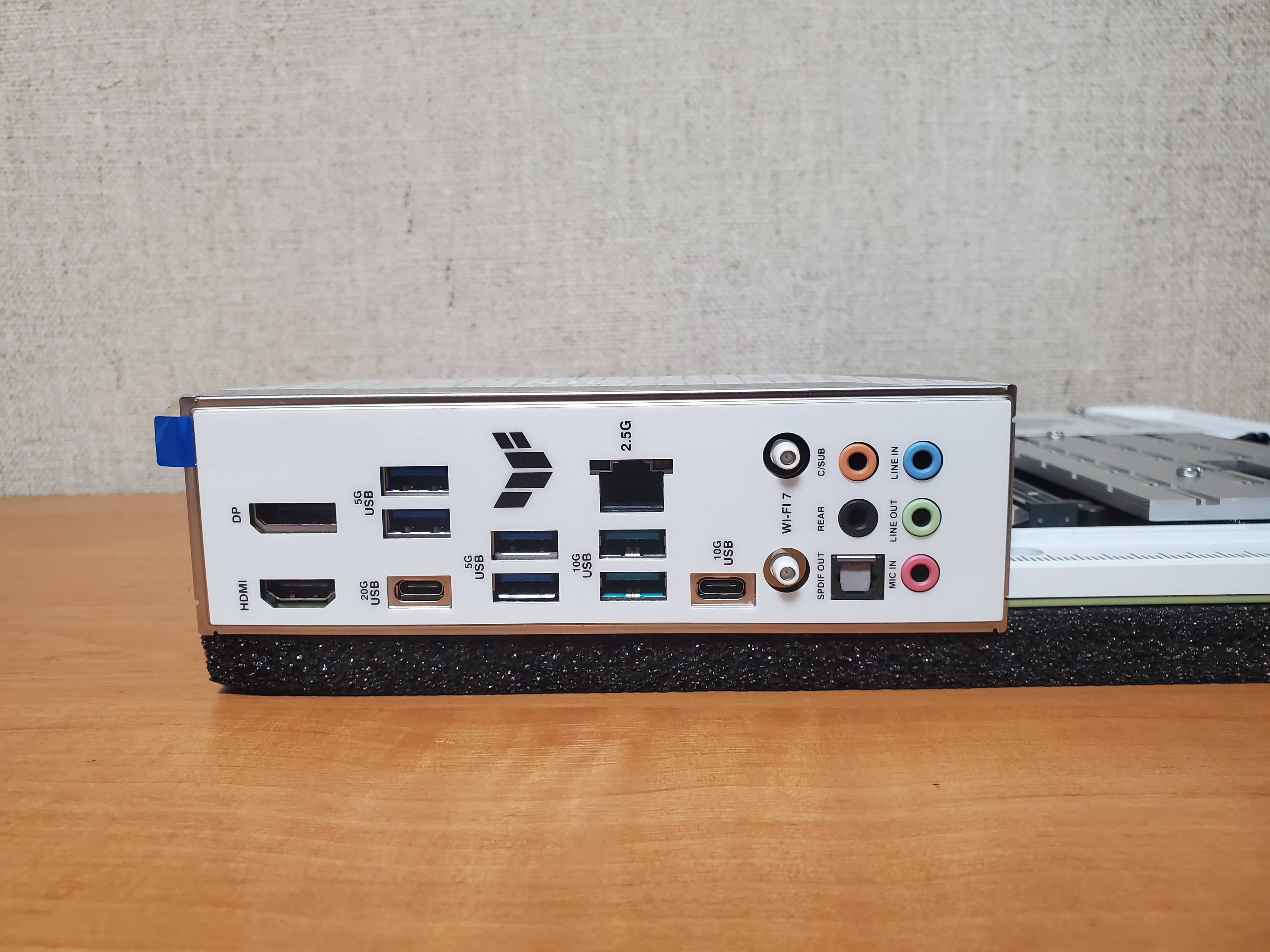

тносительно разъемов на задней панели материнской платы ASUS TUF GAMING Z790-BTF WIFI, вот основные порты и соединения, которые она предлагает:
- 1 x USB 20Gbps Type-C® порт
- 3 x USB 10Gbps порта (2 x Type-A + 1 x USB Type-C®)
- 4 x USB 5Gbps порта (Type-A)
- 1 x DisplayPort
- 1 x HDMI™ порт
- 1 x Intel® 2.5Gb Ethernet порт
- 5 x аудио разъема
- 1 x оптический S/PDIF выходной порт

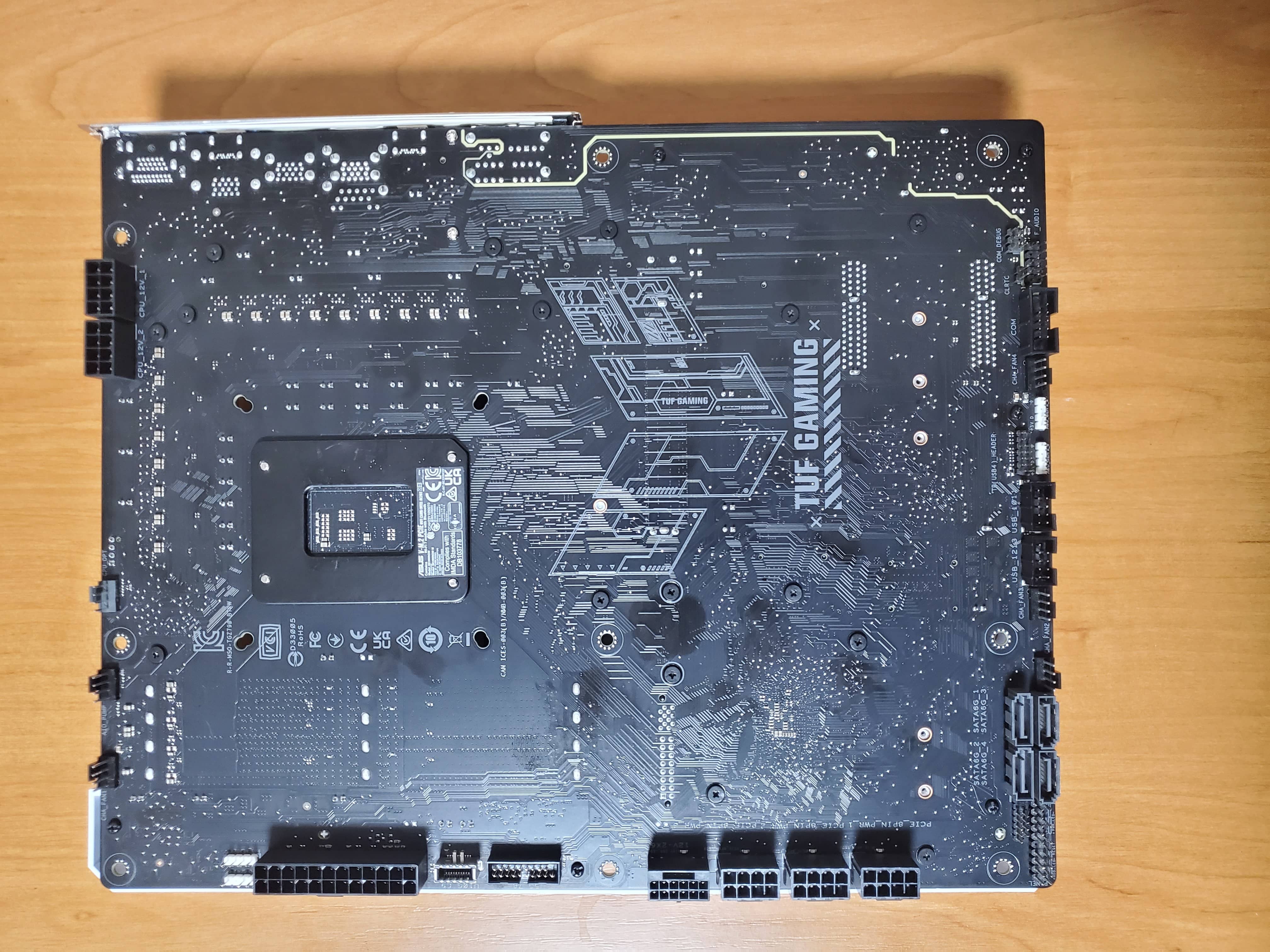

Кабели в концепции BTF (Back To The Future) от ASUS подключаются с обратной стороны материнской платы. Это новаторский подход к управлению кабелями, при котором основные соединители и порты, такие как для питания, SATA, USB, аудио и другие, располагаются на задней части платы. Это позволяет скрыть кабели за материнской платой, обеспечивая более чистый и организованный вид внутри компьютерного корпуса. Эта концепция направлена на то, чтобы улучшить внешний вид сборки ПК и облегчить управление кабелями, делая их менее заметными и упрощая доступ к ним при необходимости обслуживания или модернизации системы.
| UEFI ASUS TUF GAMING Z790-BTF WIFI |

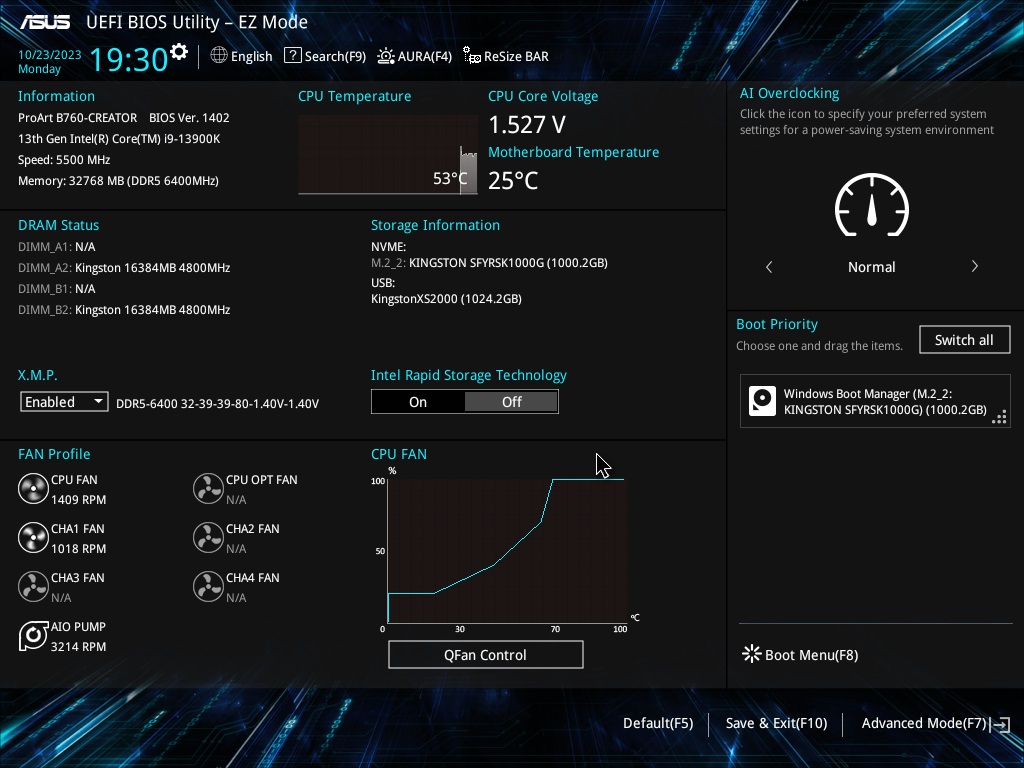

EZ Mode (Простой режим):
- Обзорная информация: Отображает основные сведения о системе, включая время, язык, температуру, скорость вентиляторов и напряжения.
- Настройки запуска: Упрощает настройку порядка загрузки устройств.
- Настройки AURA: Позволяет настраивать RGB-подсветку прямо из BIOS.
- Функции XMP (Extreme Memory Profile): Включение профилей для улучшения производительности памяти.
- ResizeBAR: Поддержка функции, улучшающей производительность графического процессора.
- RAID-конфигурация: Настройка массивов RAID для хранения данных.
- AI Optimized: Автоматический режим оверклокинга для оптимизации производительности системы.

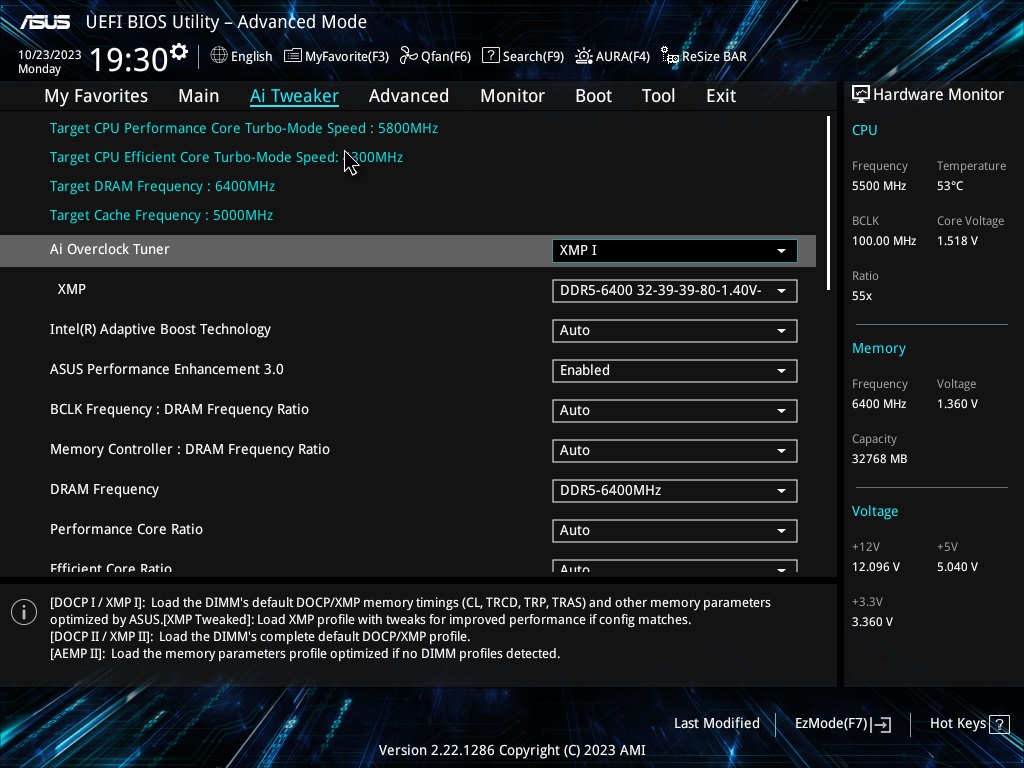

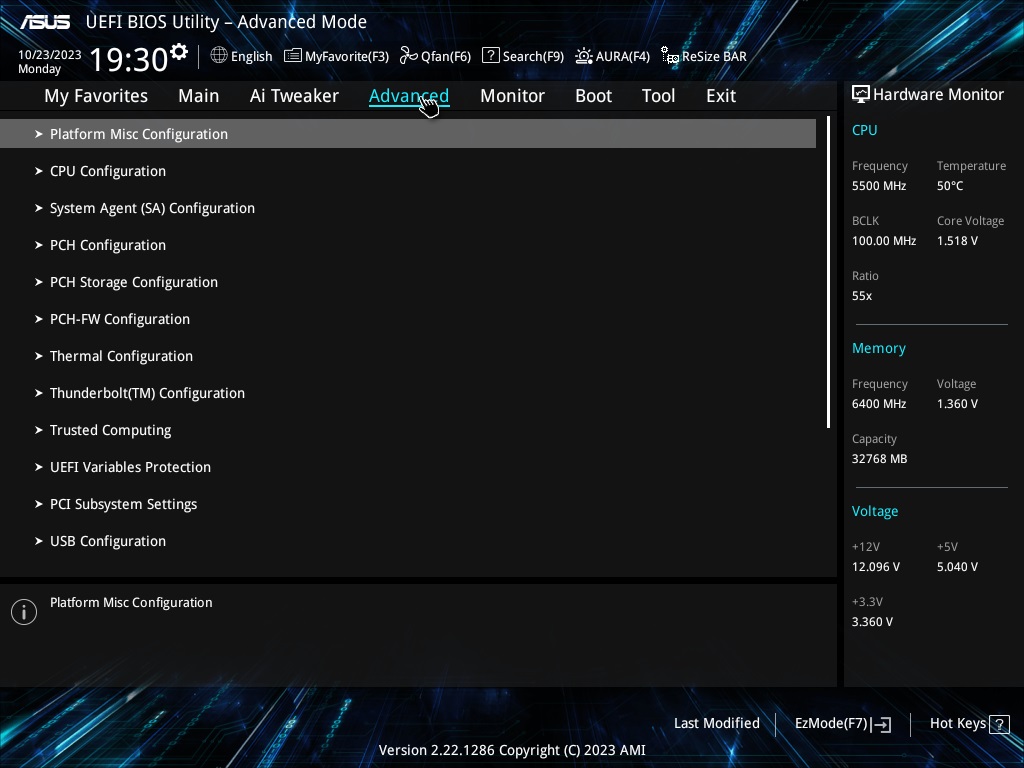

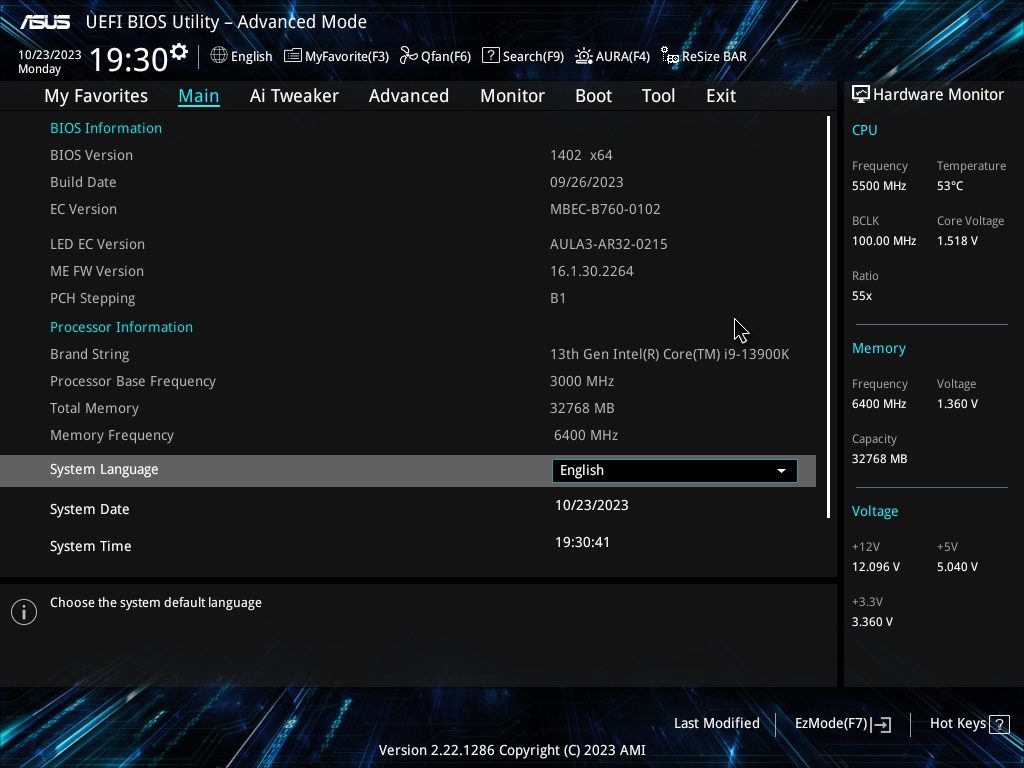

Advanced Mode (Расширенный режим):
- Полный контроль над системой: Предоставляет расширенные настройки для точной настройки каждого аспекта системы.
- AI Tweaker: Раздел для детального оверклокинга, включая изменение множителей процессора, напряжений и других параметров для максимизации производительности.
- Настройка системы охлаждения: Управление скоростью вращения вентиляторов и температурными порогами для оптимизации охлаждения.
- Настройка сетевых функций: Конфигурация сетевых настроек, включая управление пропускной способностью и приоритизацию трафика.
- Мониторинг состояния: Просмотр температур, напряжений и скорости вращения вентиляторов в реальном времени.

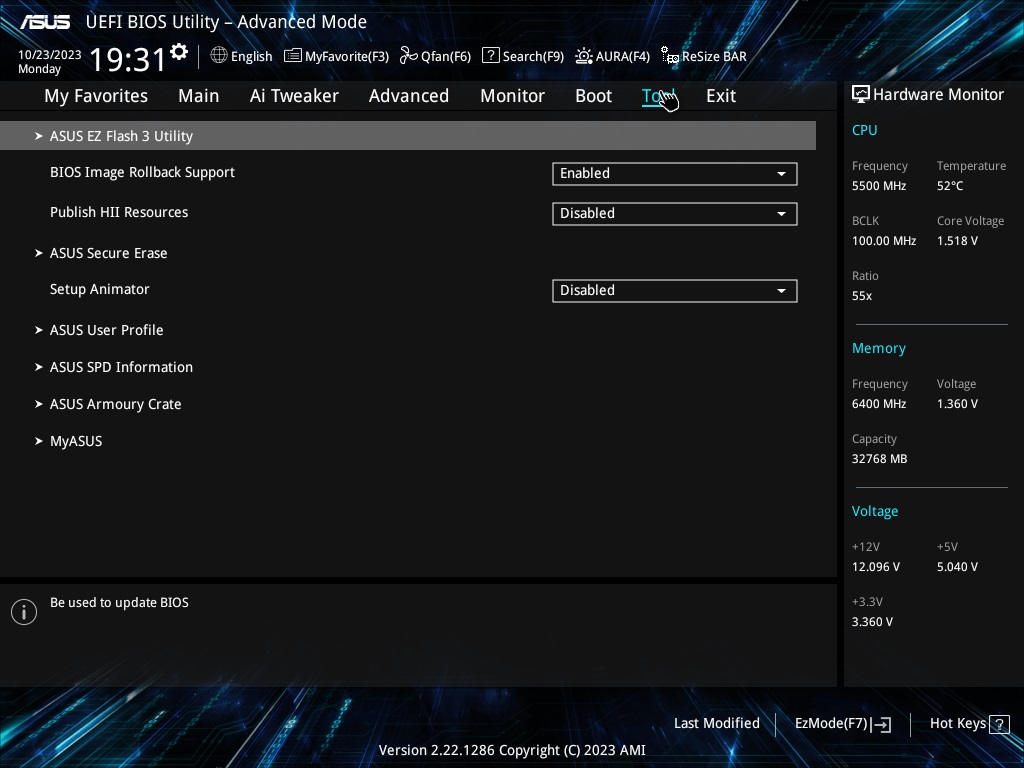

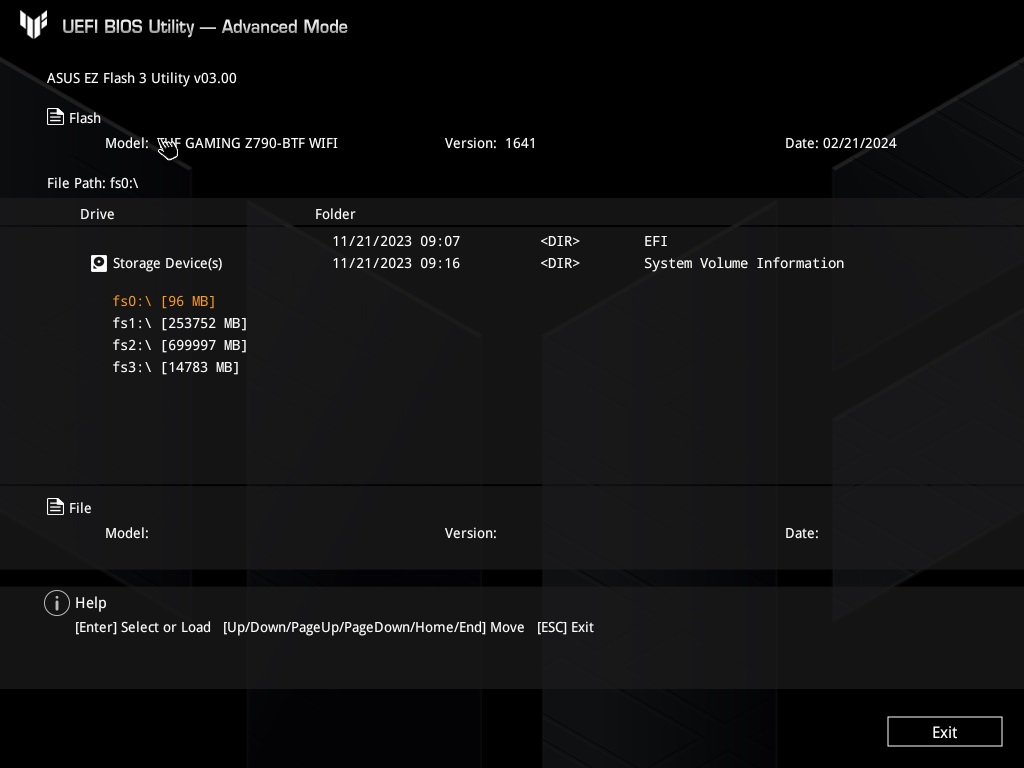

- Tool меню: Доступ к инструментам, таким как EZ Flash для обновления BIOS, Secure Erase для очистки SSD и другие утилиты.
- Q-Fan Control: Настройка кривых вентиляторов для оптимального баланса между шумом и охлаждением.
Безопасность и надежность:
- SafeSlot & SafeDIMM: Усиленные слоты для дополнительной прочности и защиты компонентов.
- ESD Guards: Защита от электростатического разряда для увеличения долговечности компонентов.
- TUF LANGuard: Улучшенная защита сетевых портов от перепадов напряжения и гроз.
Дополнительные особенности:
- ASUS Q-Design: Включает инновационные функции, такие как M.2 Q-Latch для легкой установки SSD и Q-LED для диагностики состояния системы.
- Интеграция с Armoury Crate: Позволяет управлять системными настройками, RGB-подсветкой и периферийными устройствами непосредственно из операционной системы.
Материнская плата ASUS TUF GAMING Z790-BTF WIFI предлагает богатые возможности для настройки и мониторинга, обеспечивая высокую производительность системы, настраиваемую для разных требований пользователей, будь то для игр, профессиональной работы или повседневного использования. Сочетание удобства EZ Mode для новичков и глубоких настроек в Advanced Mode для профессионалов делает ее универсальным решением для широкого спектра задач. Помимо этого, дополнительные функции, такие как поддержка Wi-Fi 7, множество портов USB различных стандартов и улучшенные аудио возможности, делают ASUS TUF GAMING Z790-BTF WIFI идеальной основой для сборки мощного и надежного ПК.
| РАЗГОН |
Оверклокинг современных процессоров стал действительно сложным искусством, учитывая, что многие из них уже поставляются с оптимизированными частотами. Несмотря на это, материнская плата ASUS TUF GAMING Z790-BTF WIFI демонстрирует, что она способна обеспечивать значительные возможности для разгона, как показано успешным достижением частоты 7200 МГц для оперативной памяти Kingston FURY Renegade DDR5. Это подчеркивает ее потенциал в увеличении производительности системы через оверклокинг.
Однако важно подходить к процессу разгона с осторожностью, учитывая риски повышенного тепловыделения и потенциального сокращения срока службы компонентов. Использование инструментов и функций, встроенных в UEFI BIOS платы, таких как AI Tweaker, может помочь в безопасной и эффективной настройке оверклокинга.
Проведенные тесты, включая использование утилиты AIDA64, показывают, что правильный подбор и настройка компонентов, включая оперативную память высокой частоты, на материнской плате, поддерживающей такие частоты, могут значительно улучшить производительность в требовательных приложениях и играх. Это подтверждает, что ASUS TUF GAMING Z790-BTF WIFI является отличным выбором для пользователей, стремящихся к максимизации производительности своей системы через оверклокинг.
| ТЕСТОВАЯ ЧАСТЬ |
| НОВИНКИ, ПРЕДОСТАВЛЕННЫЕ ДЛЯ ТЕСТОВ КОМПАНИЕЙ ARTLINE |
ASUS TUF Gaming 750W Gold PSU, соответствующий стандарту ATX 3.0, оснащен 16-пиновым PCIe коннектором, поддерживающим до 600 Вт, что идеально подходит для видеокарт PCIe Gen 5.0. Этот блок питания обладает 80 Plus Gold сертификацией, гарантируя высокую эффективность. В его комплектацию входят кабели различных типов, включая специальный 16-пиновый кабель PCIe и другие необходимые для подключения компонентов системы.
| ИГРЫ |
| Hogwarts Legacy |
Видеокарты тестировались при максимальных настройках качества графики.
| The Last of Us Part I |
| Resident Evil 4 |

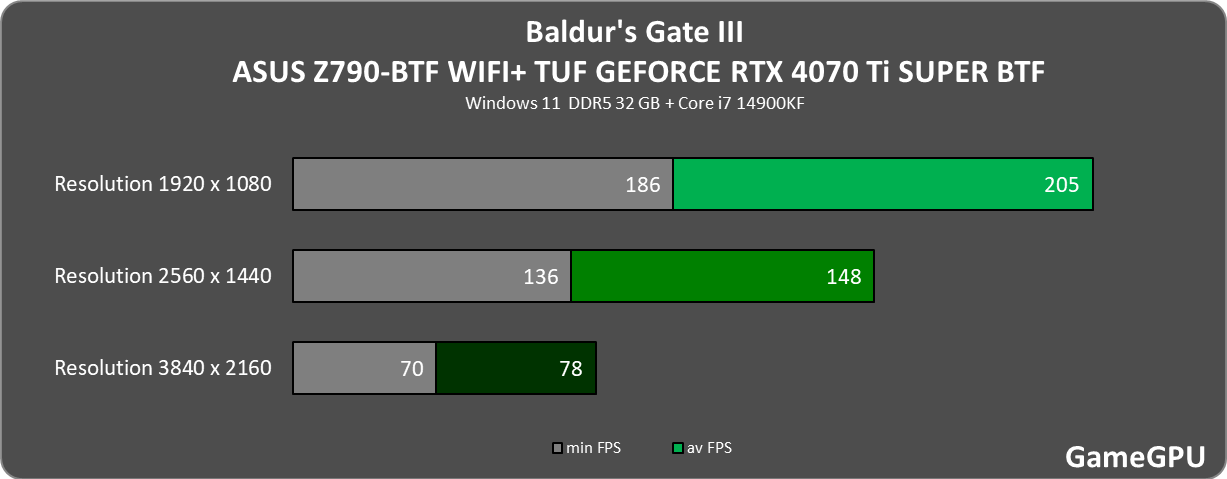

| Baldur's Gate III |

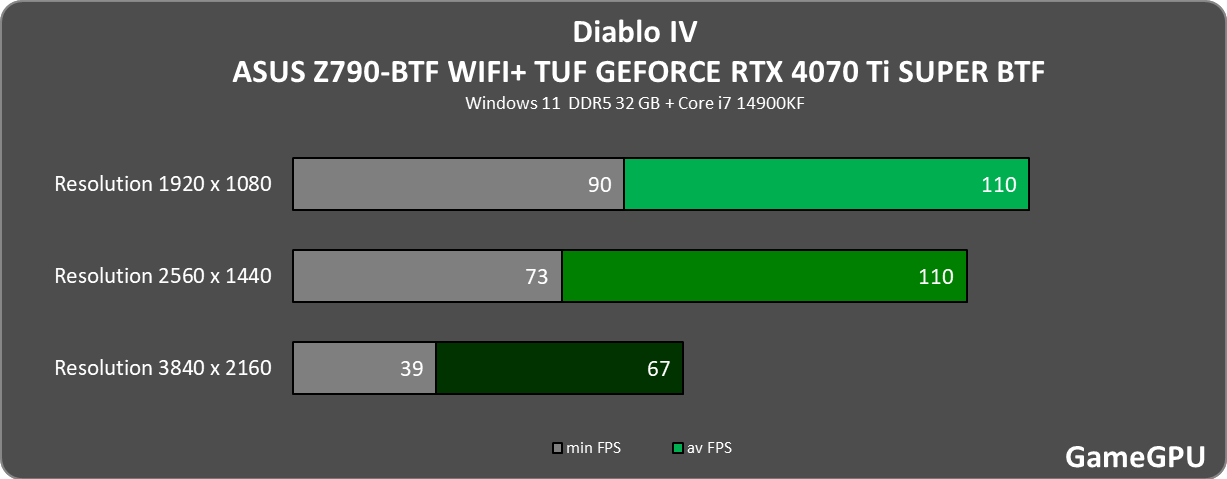

| Diablo IV |

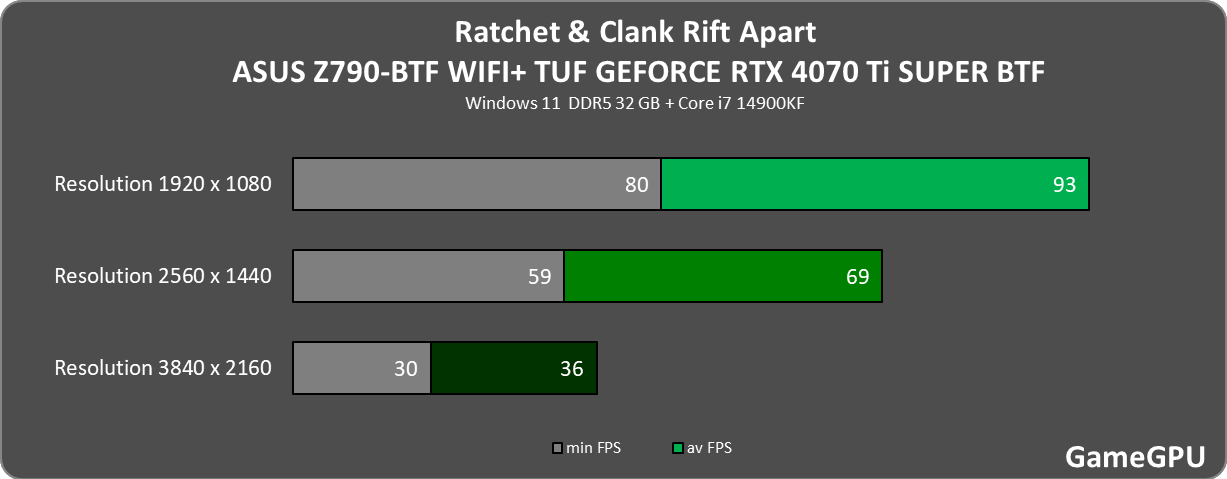

| Ratchet & Clank Rift Apart |

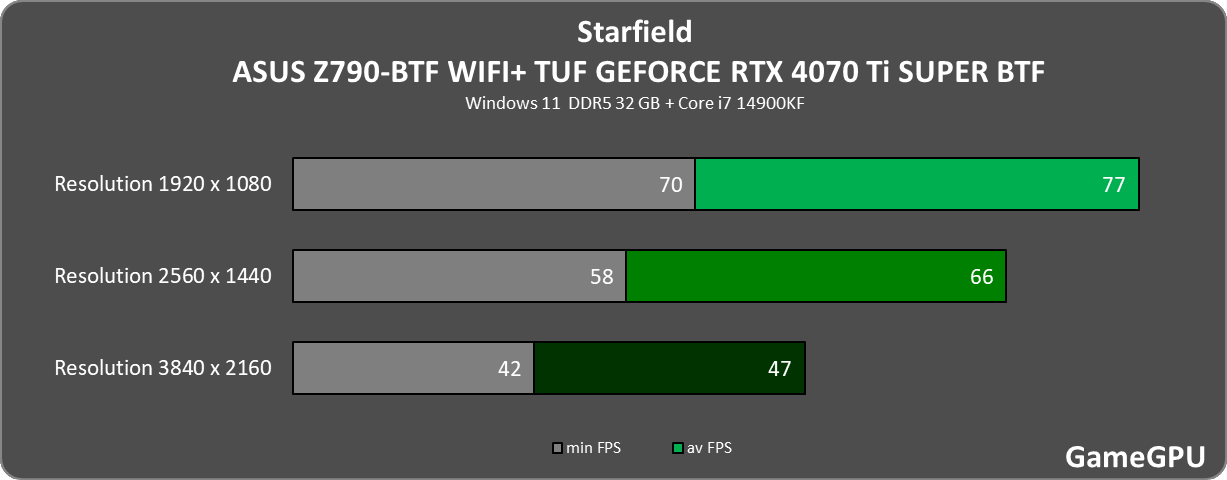

| Starfield |
Видеокарты тестировались при максимальных настройках качества графики.

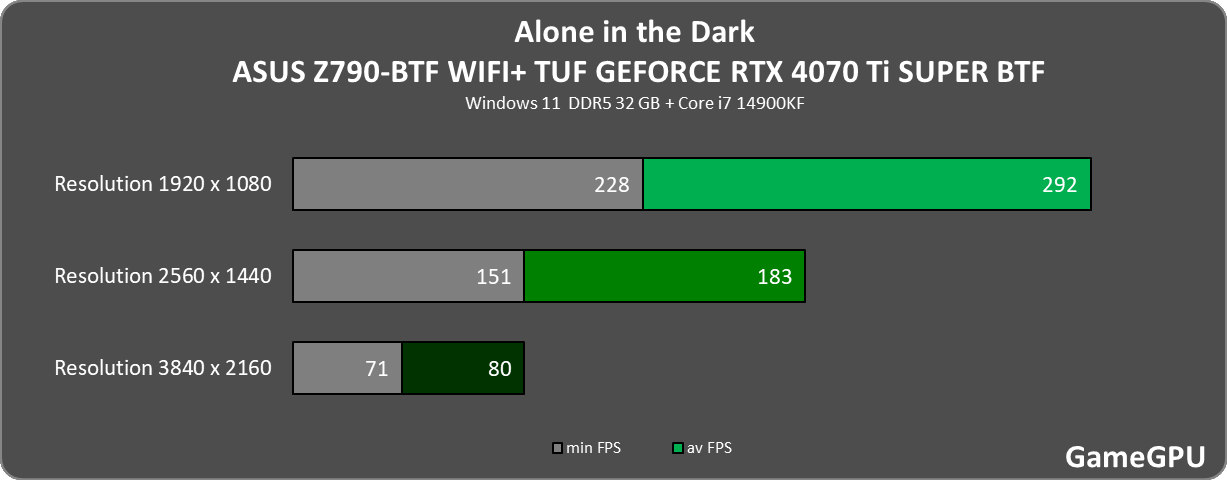

| Alone in the Dark |

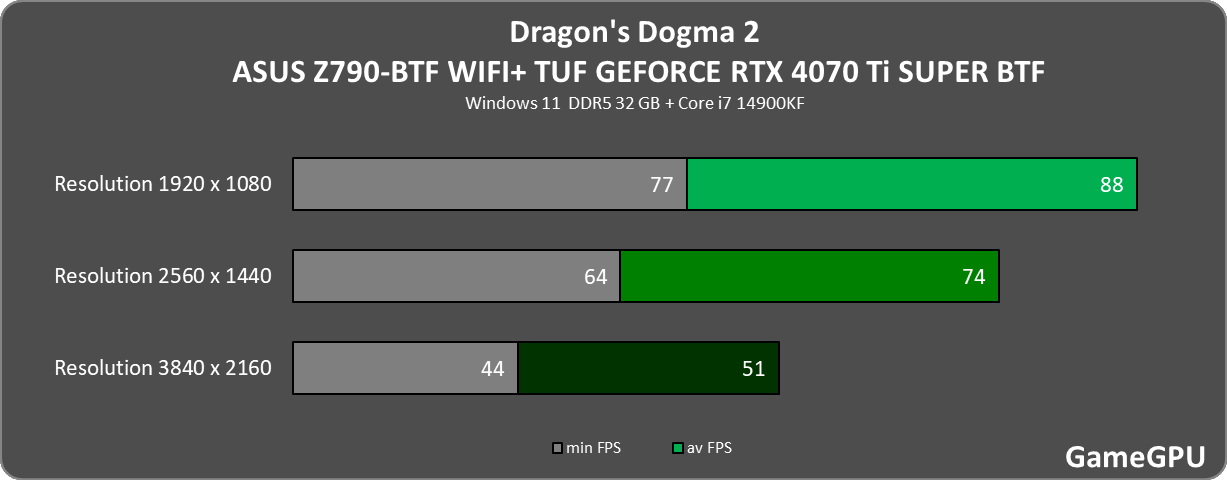

| Dragon's Dogma 2 |

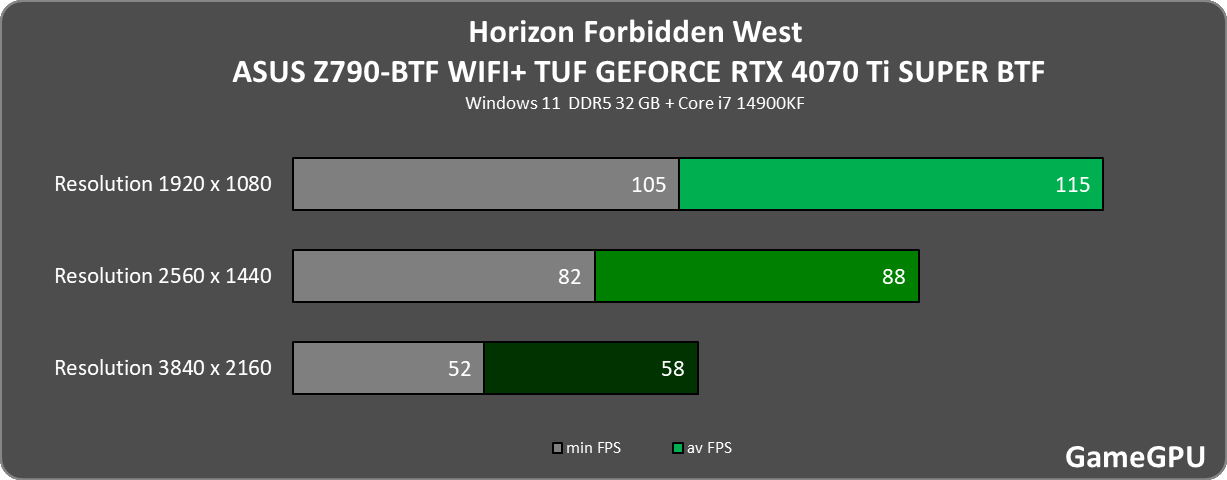

| Horizon Forbidden West |
Видеокарты тестировались при максимальных настройках качества графики.
Протестированная система, оснащенная видеокартой ASUS TUF Gaming GeForce RTX 4070 Ti SUPER BTF White OC Edition и материнской платой ASUS TUF GAMING Z790-BTF WIFI, представляет собой мощное решение для требовательных пользователей и геймеров, реализованное в рамках концепции Advanced BTF. Эта конфигурация не только обеспечивает высокую производительность за счет передовых компонентов, но и демонстрирует уникальный внешний вид с продуманной системой управления кабелями, характерной для дизайна BTF.
Видеокарта с высокими тактовыми частотами и эффективной системой охлаждения гарантирует превосходную производительность в играх и других ресурсоемких приложениях. Материнская плата поддерживает самые современные технологии, включая Wi-Fi 7 и интерфейсы для быстрого обмена данными, что повышает общую эффективность системы. А эстетическая привлекательность и интеграция системы освещения AURA Sync придают сборке индивидуальность. Так, конфигурация в стиле Advanced BTF идеально подходит для создания высокопроизводительной, надежной и визуально привлекательной системы, предназначенной для современных игр и сложных задач.
 |
